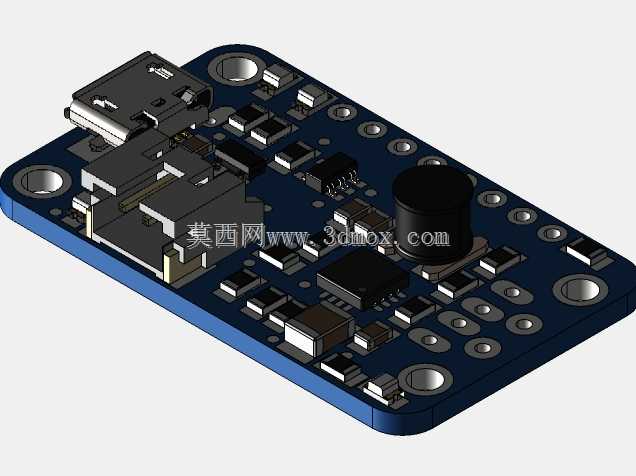

Adafruit锂电池充电升压电路板结构设计

在便携电子设备、小型嵌入式开发项目、穿戴式装置以及户外小型传感节点的供电方案选型中，这类集成充电与升压功能的电源模块是应用频率极高的核心部件，它直接解决了单节锂电池从充电管理到稳定电压输出的全链路供电需求，省去了工程师分别搭建充电电路、升压电路的重复开发工作，也能大幅缩小供电部分的整体占用空间。从结构设计层面来看，这块电路板采用了FR-4环氧玻纤基板作为基材，板边预留的多个金属化安装孔位，完全匹配M2规格的螺丝固定需求，安装孔的位置布局避开了板上所有高器件的投影区域，不管是直接锁附在设备壳体的立柱上，还是搭配铜柱做层叠安装，都不会出现元器件与安装结构干涉的问题。板上的元器件布局遵循了电源类电路的布线逻辑，输入接口采用Micro USB座子布置在板端侧边，方便外接常规5V充电适配器接入，充电管理芯片周边的滤波电容、限流电阻都紧凑排布在芯片周边，缩短了大电流路径的走线长度，减少线路损耗带来的发热问题；升压电感作为板上高度最高的功率器件，布置在板身中部靠一侧的位置，周边预留了足够的散热间隙，避免长时间大电流输出时热量堆积影响周边元器件寿命；输出端的焊盘与接线端子布置在板的另一侧，和充电输入接口形成物理分隔，方便使用者区分输入输出接线，减少接反线路的概率。从功能实现的角度，这款模块可以在接入5V外部电源时自动为单节锂聚合物电池完成恒流恒压充电，同时在电池供电状态下将锂电池3.7V左右的标称电压升压到稳定的5V输出，能够直接给绝大多数工作在5V电压下的单片机开发板、小型传感器、低功耗通讯模块供电，输出端的滤波电容组合可以有效滤除升压电路带来的纹波，避免对负载端的敏感模拟电路造成干扰。设计时还充分考虑了实际使用中的边界问题，板上的按键元件做了高度适配，不会超出板上最高器件的高度范围，在紧凑安装空间内不会出现按键被壳体误触的情况；所有贴片元件都采用了回流焊工艺适配的封装尺寸，既适合小批量手工焊接调试，也满足规模化SMT贴片生产的工艺要求，板边的走线都做了圆弧处理，避免高压差位置出现尖端放电的隐患，电源走线上都做了加宽处理，能够承载最大500mA输出时的电流通过需求，长时间满载工作时走线温升控制在合理范围内，不会出现基板过热碳化的问题。在实际项目集成时，工程师只需要匹配对应容量的单节锂聚合物电池，按照丝印标识接好电池正负极与输出负载，就可以快速搭建出一套完整的便携供电系统，不需要额外计算充电回路的参数、升压反馈电阻的阻值，大幅缩短项目的硬件开发周期，也降低了电源部分的调试难度。
