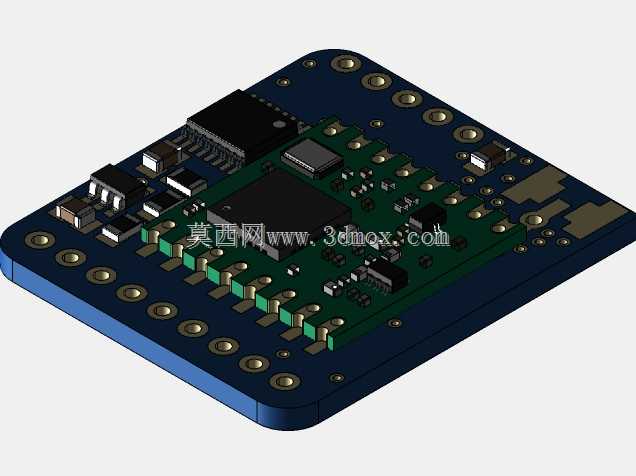

Adafruit RFM95W LoRa射频转接电路板

　　在工业无线传感网络部署、低功耗广域物联网终端搭建的场景里，射频模块与主控板的适配转接一直是硬件开发环节里容易被忽略却直接影响整机可靠性的部分，这款RFM95W转接板的设计，正是针对LoRa射频模块在嵌入式集成过程中的安装、引脚适配、信号完整性需求做的针对性结构优化。从实际使用场景来看，这类转接板常被用在野外环境监测节点、智能抄表终端、农业物联网采集设备、小型无人机组网通信模块上，核心作用是把贴片封装的RFM95W LoRa射频芯片模块转换成标准间距的插针或焊盘接口，省去开发人员自行绘制模块封装、做贴片焊接的工序，同时在板级层面做好射频走线的阻抗匹配，避免手工接线带来的信号衰减、阻抗不连续问题。

　　从功能特性上看，这款转接板完整引出了RFM95W模块的全部控制引脚、电源引脚与射频输出路径，板载了必要的电源去耦电容、阻抗匹配网络，不需要额外外接分立元件就能直接和常见的STM32、Arduino等主控板对接，板边预留的固定安装孔采用标准M2螺丝孔位，孔位间距匹配通用小型射频模块的安装规范，可以直接固定在塑料外壳内的安装柱上，也能通过排针直接插在主控板的扩展排母上，适配两种不同的安装方式。设计过程中，结构层面优先考虑了板级的抗干扰能力，射频走线做了包地处理，数字信号走线与射频路径做了物理隔离，避免主控的高速数字信号串入射频通路影响通信灵敏度；电源回路在模块电源引脚就近布置了不同容值的去耦电容，覆盖从低频到高频的电源噪声滤除需求，适配电池供电场景下电源纹波较大的使用工况。

　　外形尺寸上，整块转接板采用圆角矩形设计，四个边角做了R2的圆角处理，避免安装过程中板边尖角划伤绝缘层或者操作人员，板的整体长宽控制在30mm见方以内，厚度采用标准1.6mm FR4板材，符合常规PCB加工的工艺公差要求。安装边界方面，板边的固定孔中心距离板边2mm，安装时不会和周边的结构件产生干涉，排针引脚伸出板面的高度控制在8mm，插装后和主控板之间预留2mm左右的间隙，避免两块板之间的焊盘短路，同时预留的间隙也能保证空气流通，在长时间连续发射的工况下帮助模块散热。射频输出端的SMA焊盘位置布置在板边一侧，安装天线时不需要在外壳上开过大的避让孔，天线座的固定脚直接焊接在板上的金属化安装孔内，提升天线座的抗拉扯能力，避免设备运输、使用过程中天线受力导致焊盘脱落。

　　从工程选型的角度看，这类转接板的三维模型可以直接用于整机的结构堆叠设计，在外壳设计阶段就能准确避让板上的最高元件，比如板上的主芯片、射频屏蔽罩、电解电容的高度都在模型里做了准确还原，结构工程师在做壳体内部的筋位、安装柱设计时，可以直接参考模型的元件高度做间隙预留，不需要等实物打样回来再测量尺寸，能大幅缩短硬件开发的迭代周期。同时模型里准确还原了所有焊盘、过孔的位置，在做整机EMC仿真的时候，也能直接导入模型做板级的电磁兼容仿真参考，提前预判结构件对射频信号的遮挡影响，比如金属外壳的开窗位置、塑料外壳的壁厚对信号衰减的影响，都可以结合模型做前期的仿真验证。

　　实际装配过程中，转接板的元件布局做了工艺优化，所有贴片元件都布置在板面的同一侧，波峰焊或者回流焊的时候不需要做二次翻面焊接，所有元件的焊盘间距都满足SMT加工的最小间距要求，不会出现连锡、虚焊的工艺问题。板边的工艺边预留也符合PCB拼板加工的要求，批量生产的时候可以直接拼板加工，降低单板的加工成本。针对野外使用的场景，板上的所有外露焊盘都做了沉金处理，避免长时间在高湿度环境下使用出现焊盘氧化、接触不良的问题，固定孔采用金属化孔设计，安装时可以通过螺丝将板的地与整机外壳的地连接，提升整机的抗静电能力，避免冬季干燥环境下静电打坏射频模块。
