可动式积木人仔拼装结构三维设计

　　本次设计的积木人仔结构，核心围绕拼插类玩具的通用装配逻辑展开，所有连接部位均采用行业通用的标准拼插公差设计，可适配市面主流积木体系的拼接接口，无需额外修改即可实现与同规格积木组件的组合装配。从实际应用场景来看，该结构可直接用于益智拼插玩具的量产开模参考，也可作为文创IP周边衍生产品的结构原型，适配桌面摆件、潮玩手办的结构基座需求，同时也能作为机械结构教学中连杆铰接、卡扣配合的简易演示载体，帮助初学者理解过盈配合、活动铰接的基础设计逻辑。

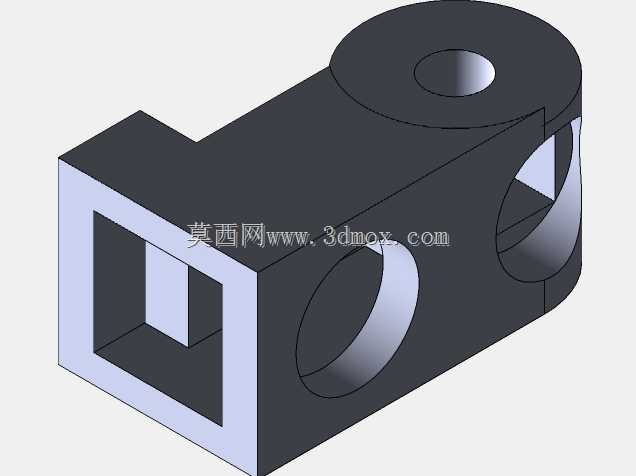

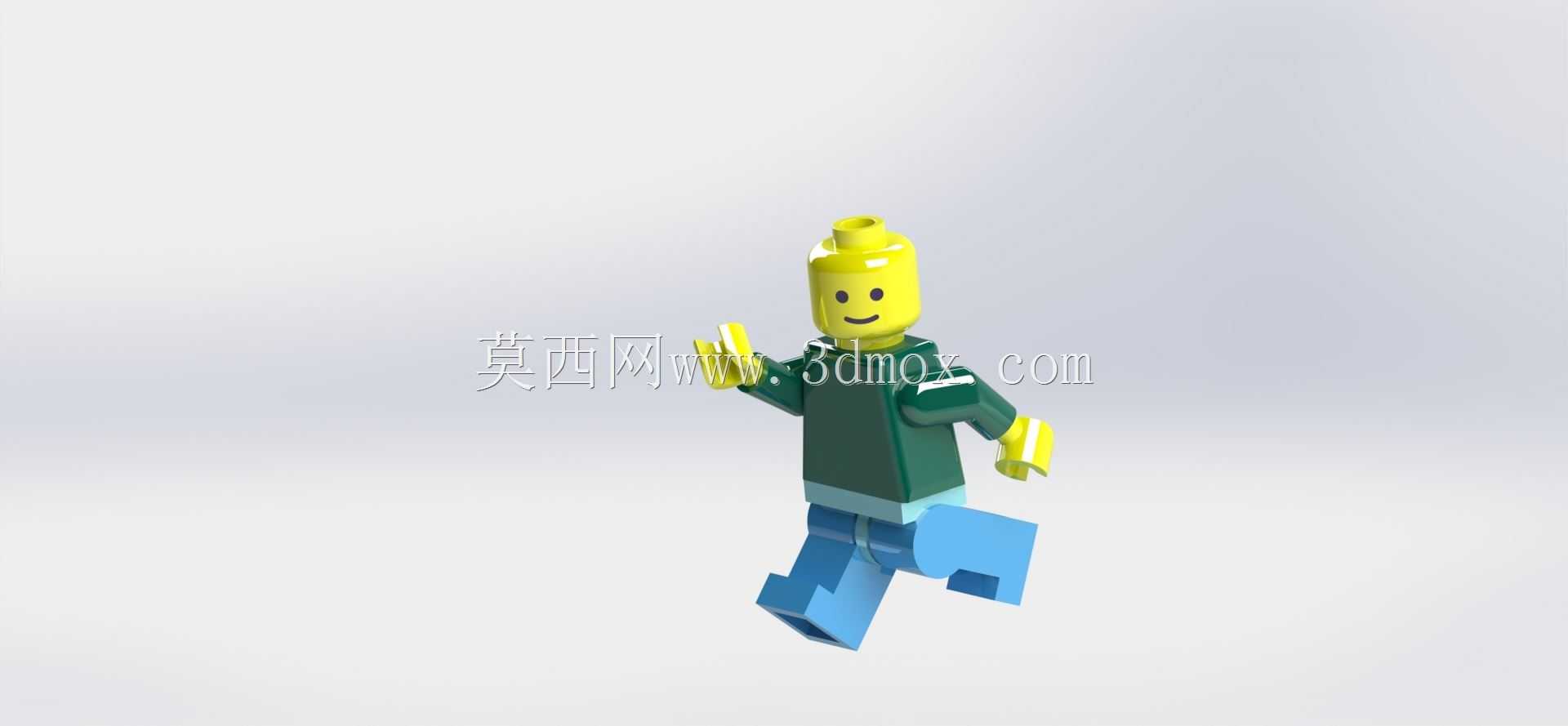

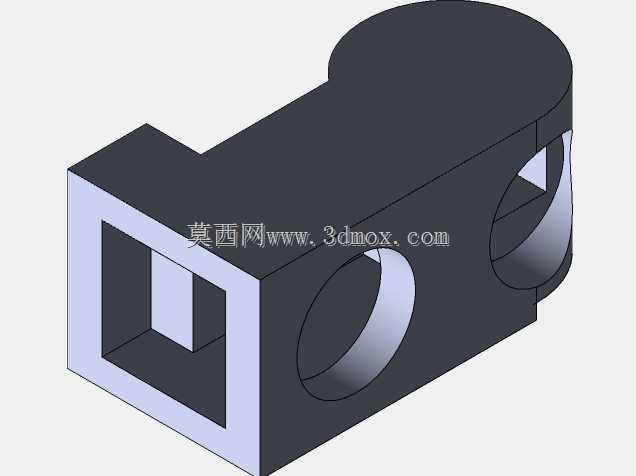

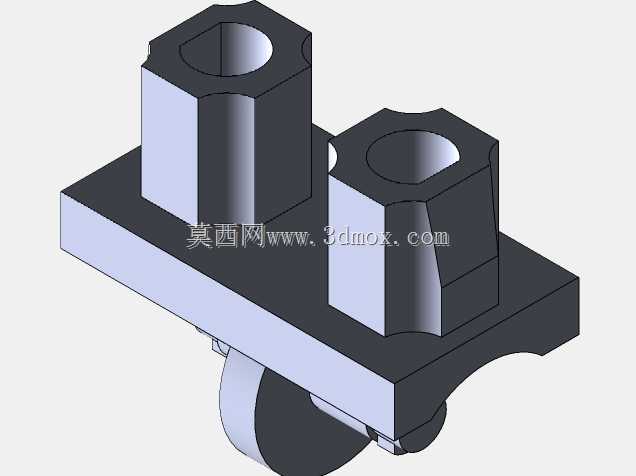

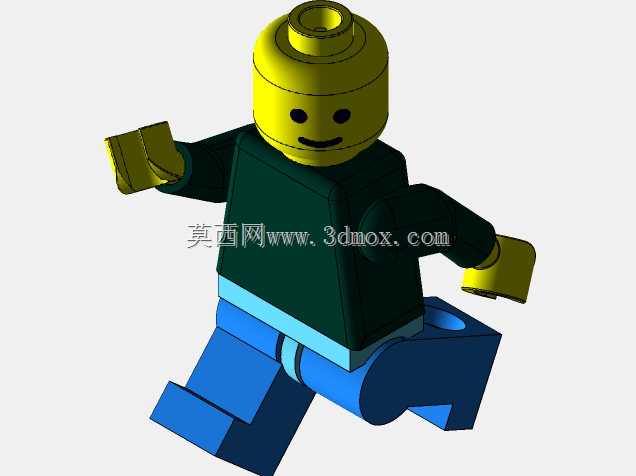

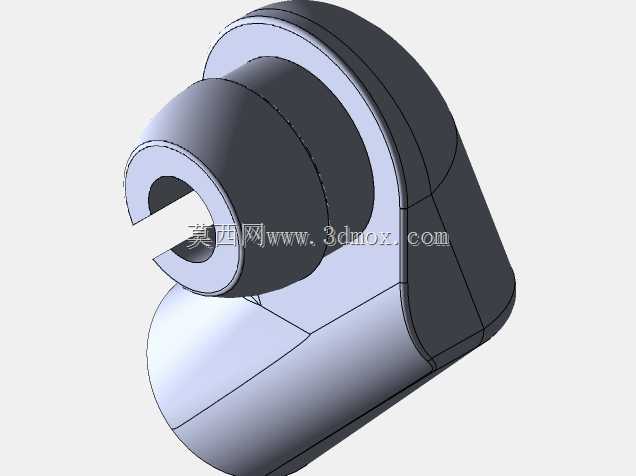

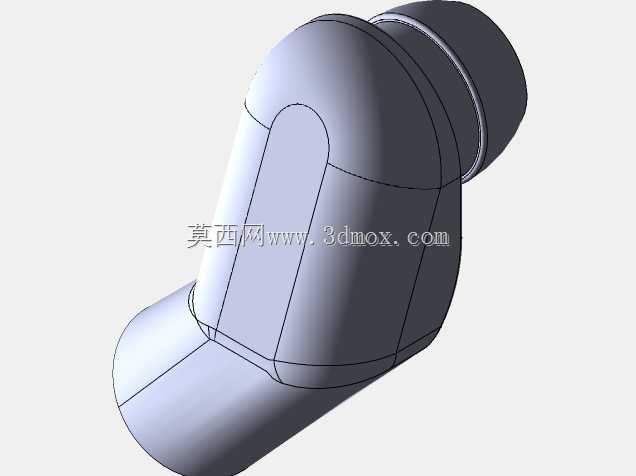

　　在功能特性设计上，整个人仔分为头部、躯干、上肢、下肢四个独立装配模块，各模块之间通过卡扣式铰接结构连接，可实现多维度的活动调节：头部与躯干的连接采用短柱卡扣结构，可实现360度水平旋转，满足不同朝向的姿态调整需求；上肢与躯干的连接采用球头铰接结构，可实现前后摆动、内外旋转的多自由度活动，能够模拟抬手、摆臂等常见动作；下肢与躯干的连接采用销轴铰接结构，可实现前后方向的大角度摆动，能够支撑站立、行走、奔跑等多种姿态的固定，铰接部位的阻尼经过反复调校，既可以保证活动时的顺畅度，也能在调整到目标角度后保持姿态稳定，不会出现松垮滑落的问题。

　　设计思路上，优先考虑结构的易装配性与零件的通用性，所有零件均采用无倒扣的简易结构，注塑生产时可采用简单的两板模开模，无需复杂的抽芯结构，能够有效降低量产时的模具成本与生产不良率。零件壁厚统一采用1.5mm的均匀壁厚设计，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有棱角位置均做R0.3mm的圆角处理，既可以提升零件握持时的手感，避免尖锐棱角造成的划伤风险，也能减少注塑时的应力集中问题，提升零件的抗冲击强度，避免拼装或把玩过程中出现断裂损坏。

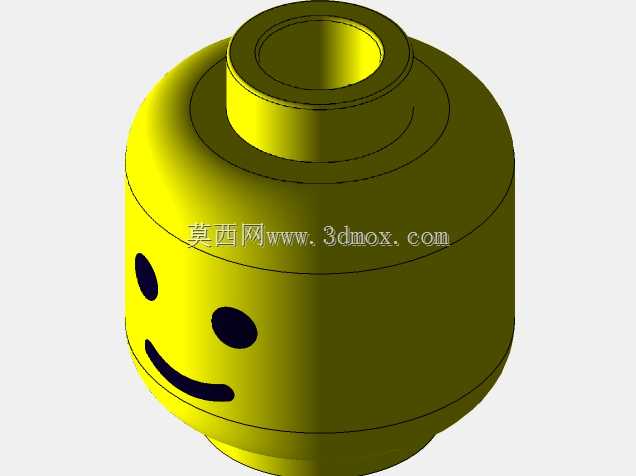

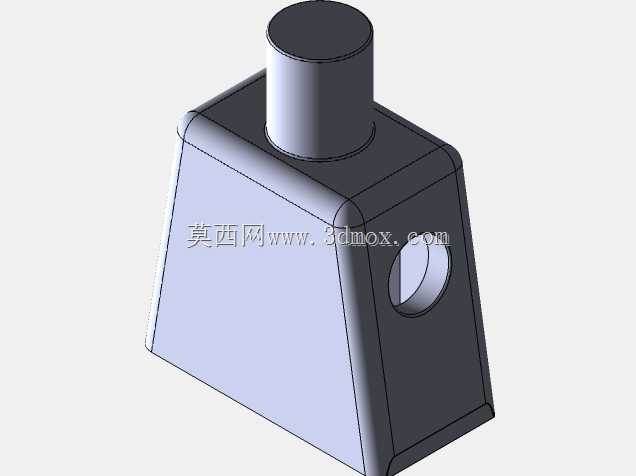

　　外形尺寸与安装边界方面，整个人仔站立状态下总高度控制在42mm左右，躯干部分宽度为16mm，厚度为12mm，上肢单臂长度为14mm，下肢单腿长度为18mm，所有外伸部位的活动范围均做了边界限位设计：上肢向上摆动的最大角度为150度，避免摆动角度过大导致铰接结构脱开；下肢前后摆动的最大角度为120度，在实现奔跑、坐姿等姿态的同时，不会出现零件干涉或者连接松脱的问题。头部的方形柱体连接位直径为4.8mm，与躯干顶部的连接孔采用0.1mm的过盈配合设计，既保证转动时的阻尼感，也能承受多次拆装的磨损需求，经过反复插拔测试，配合面的磨损量控制在合理范围内，可满足上百次拆装后仍保持稳定的连接力度。

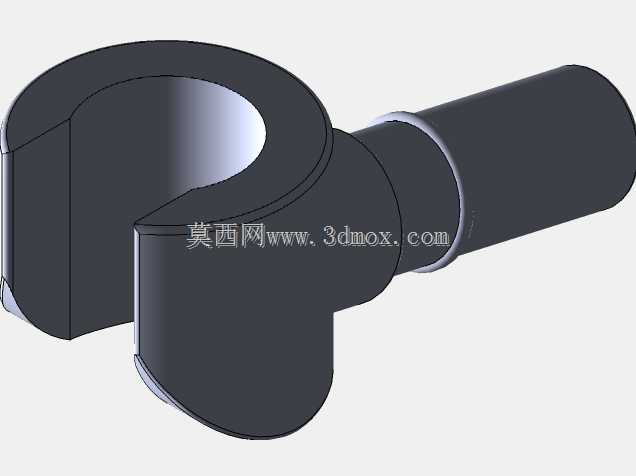

　　在细节结构处理上，人仔的手部采用C型开口卡扣设计，开口宽度为2mm，可夹持同规格的积木配件，比如小型工具、装饰件等拓展组件，提升把玩时的拓展性。下肢的脚部做了1mm厚度的平底设计，站立时接触面积足够，配合下肢铰接的阻尼，可实现无辅助支撑下的稳定直立，不会出现倾倒问题。所有零件的分模线均设置在零件的非外观面位置，避免分模线影响外观的整洁度，外观面的表面粗糙度统一按照Ra0.8的标准设计，满足注塑后直接呈现光滑外观的需求，无需额外的表面喷涂处理即可达到较好的视觉效果。

　　从结构验证的角度来看，整个装配体的干涉检查已经全部完成，所有活动关节在全行程活动范围内均无零件干涉问题，各零件的拔模角度统一设置为1.5度，满足注塑生产的拔模需求，不会出现脱模困难的问题。连接部位的卡扣强度经过受力校核，在正常把玩的受力范围内不会出现断裂或者永久变形，能够满足玩具类产品的耐用性要求，同时整体结构的零件数量控制在6个独立零件以内，装配流程简单，无需额外的粘接或者紧固件连接，仅靠零件自身的卡扣结构即可完成整个人仔的组装，生产时的装配效率较高，适合大规模量产的需求。
