经典桌面可弯折臂办公照明台灯结构设计

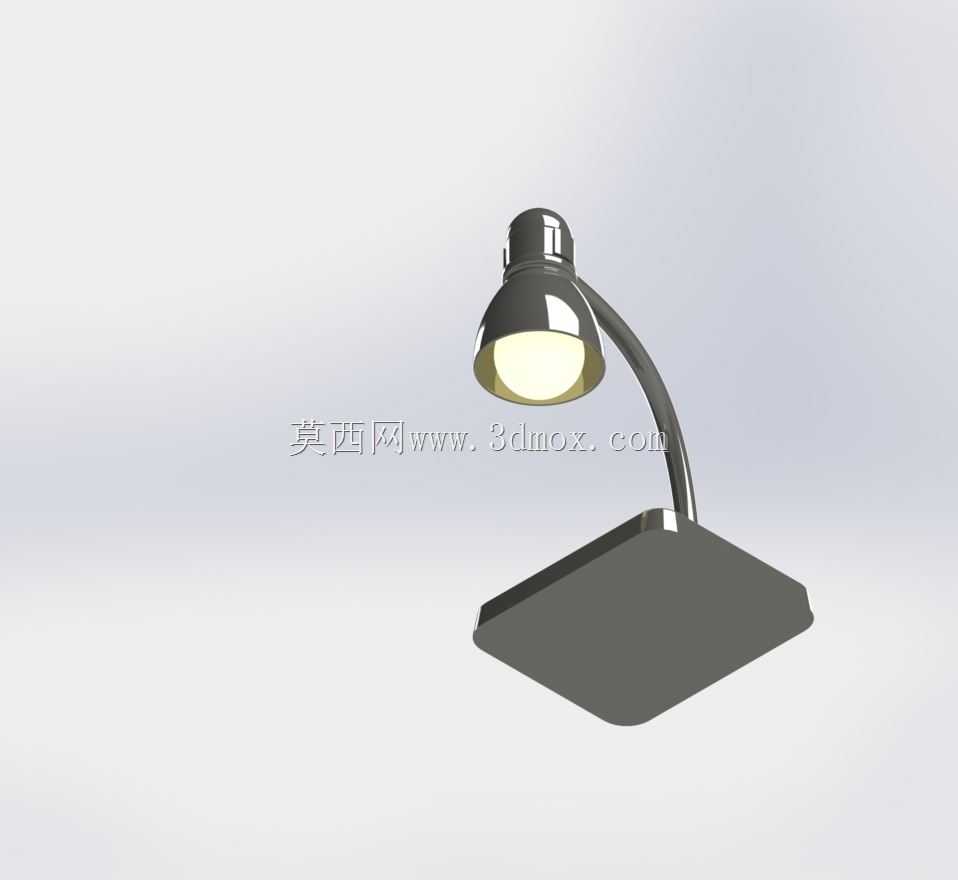

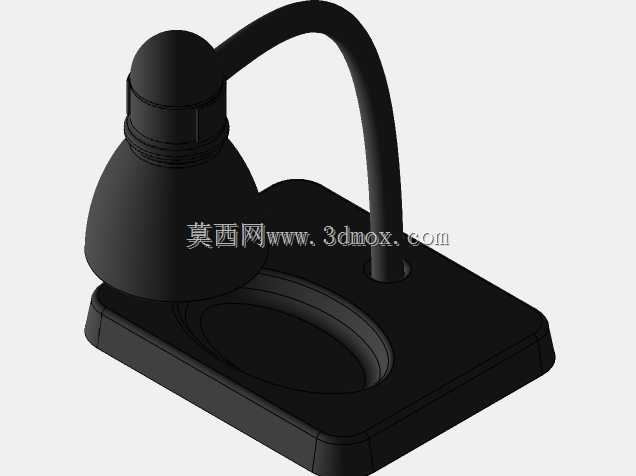

　　这款桌面照明灯具的设计，首先锚定日常办公、桌面读写的核心使用场景，适配常规办公桌、书桌的桌面摆放需求，整体采用分体式装配结构，将发光组件、支撑臂、配重底座拆分为独立设计单元，再通过装配约束完成整体组合，既方便建模过程中的特征管理，也能匹配实际生产中的分部件加工、组装流程。

　　从功能特性来看，发光灯头部分采用半包裹式反光罩设计，内壁做弧形过渡处理，能够将光源发出的光线向下方桌面区域聚拢，减少光线向侧方无意义散射，降低读写时的眩光干扰，灯头与支撑臂的连接位置预留转动自由度，可根据使用者的坐姿、桌面作业范围调整灯头的俯仰角度，精准覆盖需要照明的作业区域。支撑臂采用可弯折的弧形曲臂结构，臂身内部预留走线空间，将供电线路完全隐藏在结构内部，既避免线路外露造成的剐蹭、缠绕问题，也能让整体外观更简洁规整，曲臂的弯折弧度经过反复调整，在保证足够支撑长度的前提下，不会出现臂身遮挡照明光线的问题，同时臂身与底座、灯头的连接位置都做了限位结构，调整角度后可以保持固定姿态，不会因为自身重量出现下垂、移位的情况。

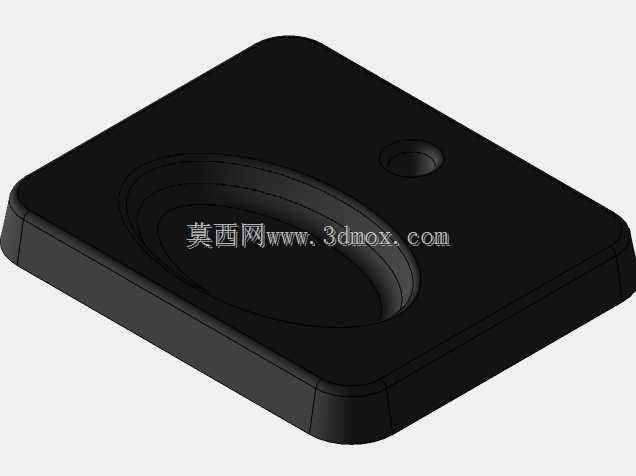

　　配重底座采用方形圆角的扁平化设计，整体重量集中在底座下部，足够的配重可以保证整个灯具在灯臂伸展到最大角度时依然保持稳定，不会出现侧翻的风险，底座底部预留防滑垫安装位，实际使用时可以粘贴防滑胶垫，增大与桌面的摩擦力，避免不小心触碰时灯具滑动移位，底座的外形尺寸控制在150mm见方以内，不会占用过多桌面空间，给书本、键盘、文具等桌面物品留出足够的摆放区域。

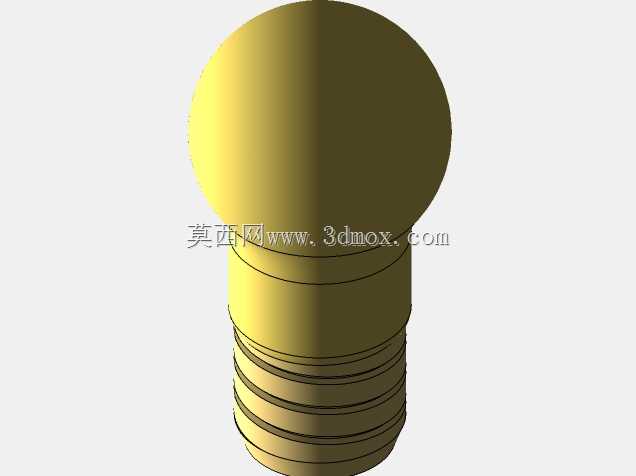

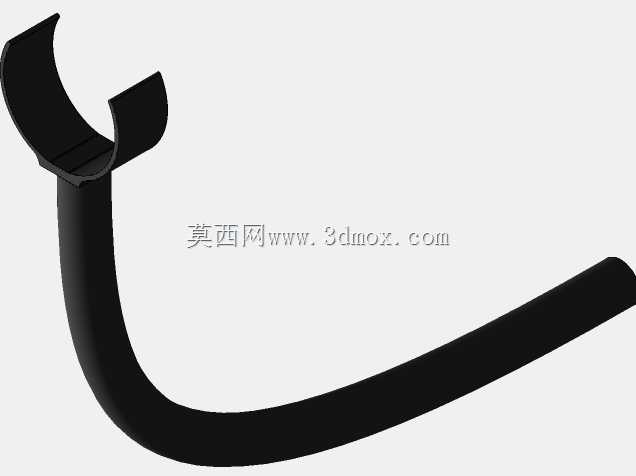

　　设计过程中，每个独立部件都先完成单独的特征建模：灯头部分先绘制反光罩的旋转截面轮廓，通过旋转特征生成罩体基础外形，再添加灯头与臂身连接的铰接座结构，预留铰接轴的安装孔位；灯泡部分按照常规螺口灯泡的外形尺寸建模，装配时与灯头内部的安装位做同轴配合，保证发光中心与反光罩的焦点位置重合，达到最优的聚光效果；曲臂部分采用扫掠特征生成，先绘制臂身的中心引导线，再绘制臂身的圆形截面轮廓，沿引导线扫掠生成实体，两端分别添加与灯头、底座连接的接头结构，接头上预留连接孔，方便通过销轴完成铰接装配；底座部分先通过拉伸特征生成基础块体，再对边缘做圆角处理，上部预留与曲臂连接的安装凸台，内部做局部掏空结构，在保证整体配重足够的前提下减少不必要的材料消耗，降低生产用料成本。

　　从安装边界来看，这款灯具属于桌面放置式设备，不需要在墙面或者桌面打孔安装，只要放置在平整的硬质平面上即可正常使用，整体伸展后的最大高度控制在400mm左右，灯头水平方向的最大伸展距离可以达到280mm，能够覆盖常规桌面从靠近使用者一侧到距离桌边300mm左右的区域，完全满足日常读写、桌面手工操作、小型零件检修时的局部照明需求。结构设计上所有的活动连接位置都预留了合理的装配间隙，既保证转动调整时的顺畅度，也不会因为间隙过大出现连接松动、晃动的问题，各部件的壁厚都控制在均匀的2mm左右，避免注塑生产时出现缩痕、翘曲等成型缺陷，适合采用常规的注塑工艺批量生产，也可以作为3D打印的个性化定制模型，满足不同使用者的外观配色、尺寸微调需求。

　　在实际应用场景中，这类台灯除了日常家庭读写、办公桌面照明之外，也可以放置在工业生产的检验工位、小型装配工位上，作为局部辅助照明使用，稳定的底座结构可以适应车间工位的复杂摆放环境，可调整的灯臂与灯头能够根据不同的检验、装配需求，灵活调整照明角度，照亮工件的细节位置，帮助操作人员更清晰地观察工件表面状态、装配对位位置，提升精细作业的效率与准确率。整体结构没有复杂的特殊传动或者电子结构，所有部件都是常规的机械结构件，生产加工难度低，后期维护也十分方便，出现部件损坏时可以单独更换对应零件，不需要整体报废，有效降低全生命周期的使用成本。
