乘用车多辐条铝合金轮毂结构设计

　　本次设计的铝合金轮毂，主要面向民用乘用车的行走系统配套场景，是车辆承载与行驶功能的核心安全部件，日常使用中需要同时承担静态载荷传递、动态冲击缓冲、制动散热、外观装饰等多重作用，直接关联车辆的行驶稳定性、操控响应速度与驾乘安全系数。

　　从安装边界来看，该轮毂采用常规乘用车五孔安装布局，中心定位孔与轮辐安装面的同轴度公差控制在0.05mm以内，可匹配多数紧凑型、中型家用轿车的转向节安装接口，轮辋部分的胎圈座尺寸符合标准轮胎装配要求，能够适配对应扁平比的民用子午线轮胎，轮缘处做了加厚圆弧过渡处理，可避免轮胎拆装过程中出现胎圈划伤，同时在车辆过坎、侧倾时能对轮胎侧壁形成有效支撑，降低轮胎脱圈的风险。

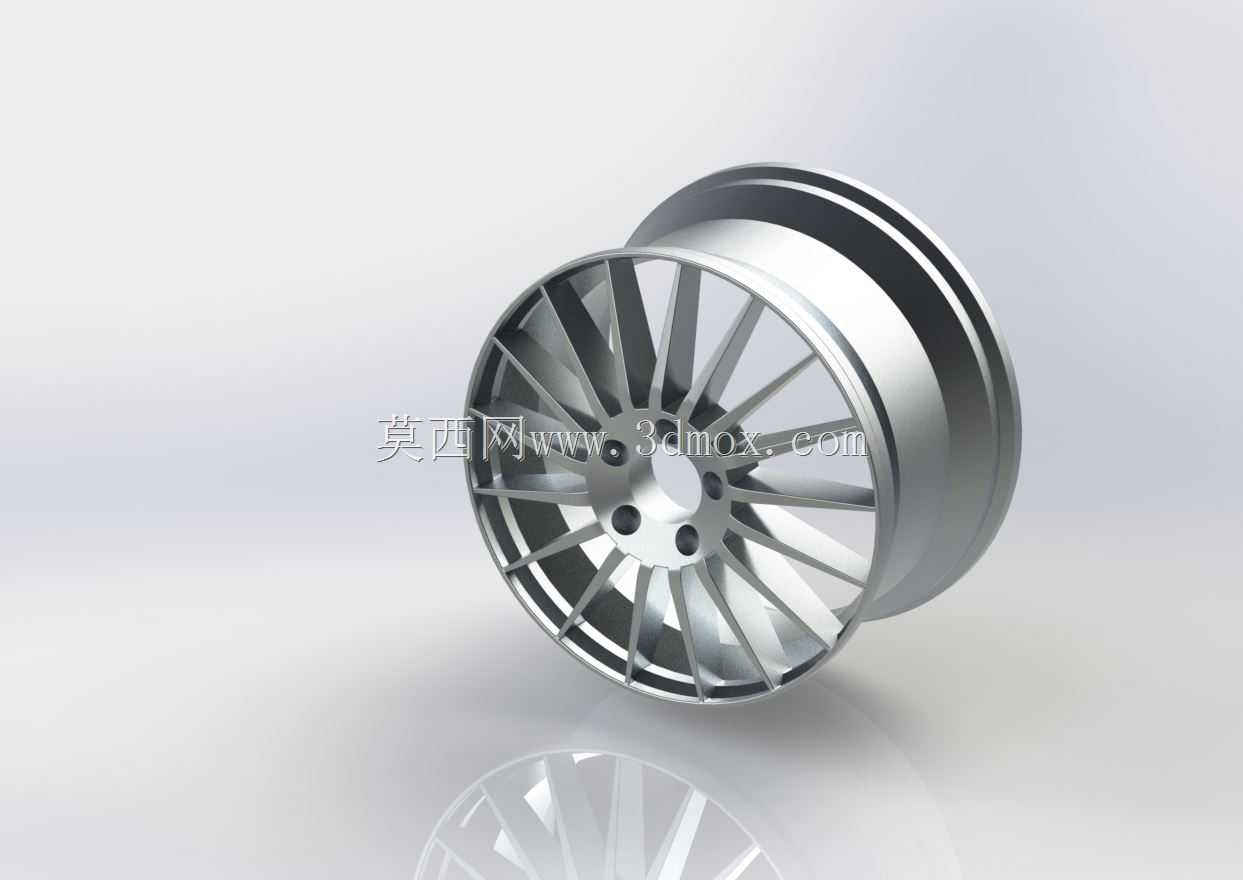

　　设计过程中优先考虑了载荷传递的路径合理性，轮辐采用多辐条放射式布局，每根辐条的截面从轮毂中心安装盘位置向轮辋方向做渐变收窄处理，靠近安装座的位置厚度更大，可将车身载荷、路面冲击载荷均匀分散到整个轮辋圆周，避免局部应力集中导致的辐条断裂问题。辐条之间的镂空区域经过通风面积校核，车辆行驶时气流可顺着辐条间隙直接冲刷制动盘与制动卡钳表面，带走制动过程中产生的摩擦热量，避免长距离制动时制动系统出现热衰减，提升连续制动工况下的安全性能。

　　在结构细节处理上，安装盘位置的螺栓孔周边做了局部沉台加厚设计，螺栓紧固时的压紧力可均匀分布在安装面，不会出现局部压溃变形；轮辋的气门嘴安装孔位置做了密封面平整处理，可匹配常规卡扣式气门嘴的安装密封要求，避免行驶过程中出现慢漏气问题。整个轮毂的非配合面做了等壁厚设计，在保证结构强度满足垂直冲击、弯曲疲劳、径向疲劳三项台架试验要求的前提下，尽可能降低整体重量，减少簧下质量，提升车辆的悬挂响应速度与燃油经济性。

　　实际使用场景中，这类轮毂可覆盖城市铺装道路、乡村非铺装路面的日常通行需求，辐条的造型设计兼顾了空气动力学性能与外观质感，表面的高光处理区域在车辆行驶时可形成连贯的视觉效果，同时辐条的边角位置都做了圆角过渡，没有尖锐凸起，可减少行驶过程中的风阻与风噪，也能避免日常洗车、维护时的磕碰划伤。设计时还考虑了后期动平衡校准的需求，轮辋内侧预留了平衡块安装位置，可适配粘贴式、卡扣式两种平衡块的安装，保证车轮高速转动时的动平衡精度，降低高速行驶时的方向盘抖动风险。
