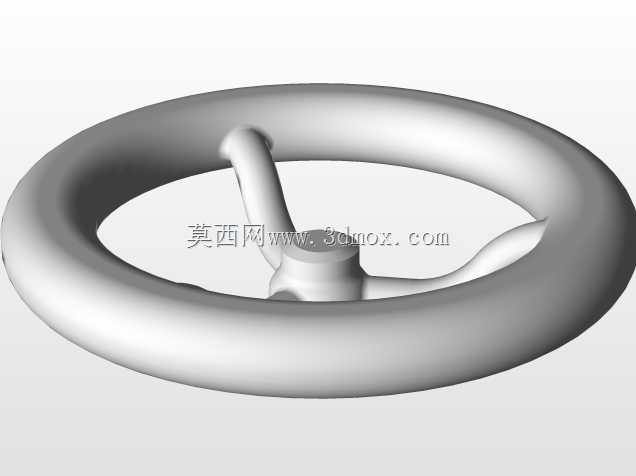

三辐式环形转向操控手轮结构设计

　　在乘用车辆、小型工程作业车辆、场地特种作业代步设备的转向操控系统中，这类三辐式环形转向手轮是直接承接驾驶员操控输入的核心交互部件，所有转向意图的力矩输入都需要通过这个部件传递到下方的转向柱机构，最终实现行驶方向的调整。不同于大直径的商用车转向盘，这款手轮的轮圈直径适配小型乘用空间的布置要求，轮圈截面采用圆润的椭圆柱造型，握持时的贴合度更好，长时间操控不会产生硌手的压痕，轮圈表面预留的包覆层安装间隙，可以适配不同材质的防滑包覆结构，无论是硬质工程塑料还是软质发泡包覆都能匹配对应的安装公差。

　　从结构设计逻辑来看，三根辐条采用非等角度的布置方式，其中两根辐条向轮圈下半部分延伸，单根辐条布置在轮圈上半区域，这种布局一方面可以给驾驶员的腿部留出足够的进出与活动空间，避免转向时辐条磕碰腿部，另一方面也能在辐条背面预留多功能按键的安装位，方便集成灯光、影音、巡航等辅助功能的操控按键，不需要驾驶员手离开轮圈就能完成常用操作。中心的轮毂部分采用阶梯式圆柱结构，下端的定位凸台可以精准卡入转向柱的安装端面，中心的花键孔预留位置能够匹配标准规格的转向柱花键轴，周边均匀布置的螺栓孔位可以实现手轮与转向柱的刚性连接，传递转向力矩时不会出现松旷间隙。

　　建模过程中优先采用旋转特征构建轮圈与中心轮毂的基础基体，再通过扫掠特征生成三根辐条的连接结构，所有的连接过渡位置都做了大圆角处理，避免应力集中导致的结构断裂——在实际使用场景中，转向手轮需要承受突发情况下的大扭矩输入，比如轮胎卡滞时驾驶员的猛力掰动，过渡位置的圆角可以有效分散应力，避免辐条与轮圈、轮毂的连接位置出现开裂。轮圈的内侧做了轻微的内凹弧度，刚好匹配人手握持时的手指自然弯曲形态，握持时的受力点均匀分布在手掌与指腹位置，不会出现局部压强过大的问题。

　　在安装边界的考量上，这款手轮的轴向安装高度控制在合理范围内，不会因为突出过多挤占驾驶舱的前方空间，转向到极限角度时，轮圈的最外边缘不会与仪表台、侧围内饰发生干涉，辐条的厚度经过优化，既保证了足够的结构强度，又不会因为过厚影响握持手感。中心轮毂的上端面预留了安全气囊模块的安装空间，对应的卡扣位置与安装螺柱都在建模时做了位置预留，不需要二次修改基体结构就能适配安全模块的装配。辐条的内部可以根据强度需求做中空减重设计，在保证整体抗扭、抗弯强度满足国标要求的前提下，尽可能降低手轮的整体重量，减少转向柱的承载负荷，同时也能降低转向时的转动惯量，让操控手感更加轻盈跟手。

　　实际应用中，这类手轮不仅可以用在常规的燃油、电动乘用车辆上，也可以适配场地观光车、小型电动叉车、高尔夫球车等低速作业车辆的转向系统，只需要调整中心轮毂的花键规格与安装孔位，就能匹配不同车型的转向柱接口。轮圈的表面处理可以根据使用场景做调整，户外作业场景下可以采用耐候性更好的硬质磨砂材质，避免长期日晒导致的材质老化开裂；乘用场景下可以采用软质皮革包覆，提升触感档次。建模时所有的壁厚都保持均匀一致，无论是采用注塑成型还是低压铸造成型，都能避免成型过程中出现缩痕、气孔等工艺缺陷，拔模角度的设置也符合量产加工的工艺要求，不需要后续做大量的工艺补正就能直接开模生产。

　　在结构强度校核层面，轮圈的抗扭刚度经过优化，在施加标准要求的切向力矩时，轮圈的变形量控制在允许范围内，不会因为变形过大导致转向虚位明显，辐条与轮毂的连接位置做了局部加厚处理，承受冲击载荷时不会出现断裂失效。手轮的转动中心与转向柱的轴线完全重合，转动时的动平衡精度满足要求，高速行驶转动时不会出现抖动问题，保证操控的稳定性。
