带法兰连接结构的弯型流体管路构件

　　在石油炼化、化工生产、市政给排水、暖通空调以及工业制程流体输送系统中，管路转向位置的连接构件是整个管网系统可靠性的核心影响点之一，这类带双法兰结构的弯型管路构件，主要用于实现管路90度转向的同时，保障两端管路的密封连接与结构支撑，避免管路转角位置出现紊流、应力集中或者连接泄漏的问题。从实际工程应用来看，这类构件常被用在泵组进出口转向段、换热设备管路接驳位、工艺管线转角接驳点，既可以适配不同管径的同规格法兰管路对接，也能在管路布局受空间限制时完成流向调整，减少额外管路拼接带来的泄漏风险点。

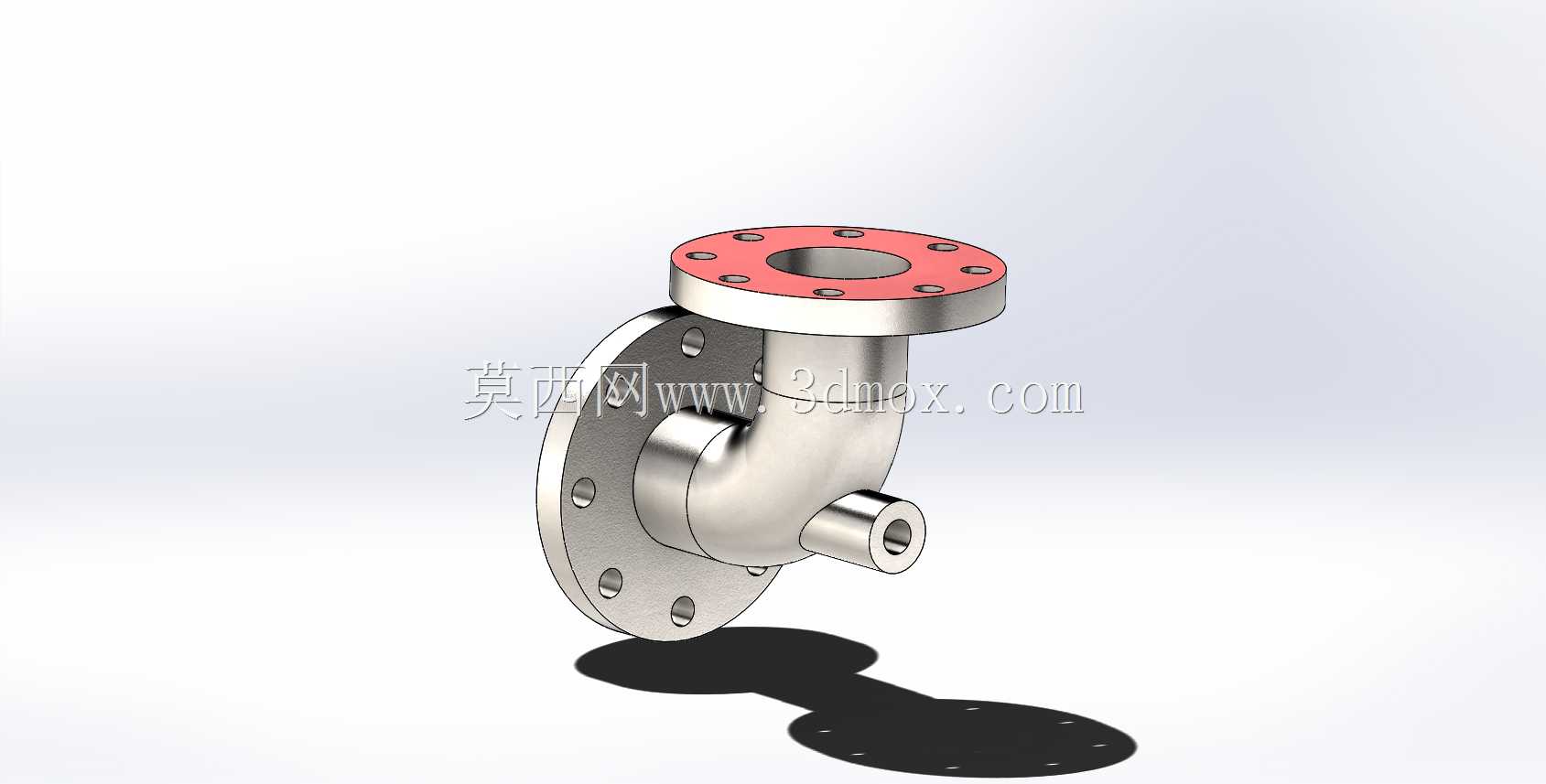

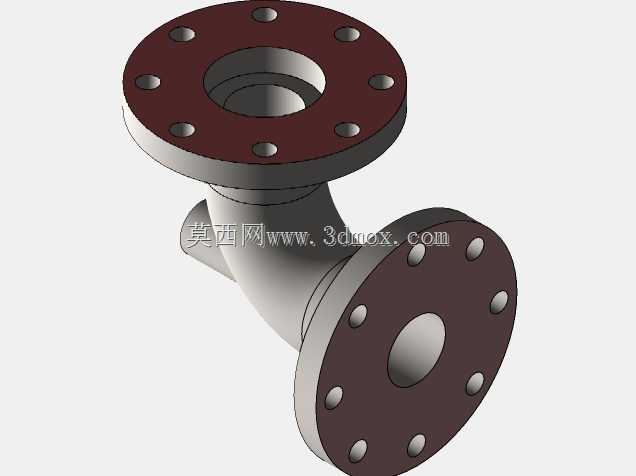

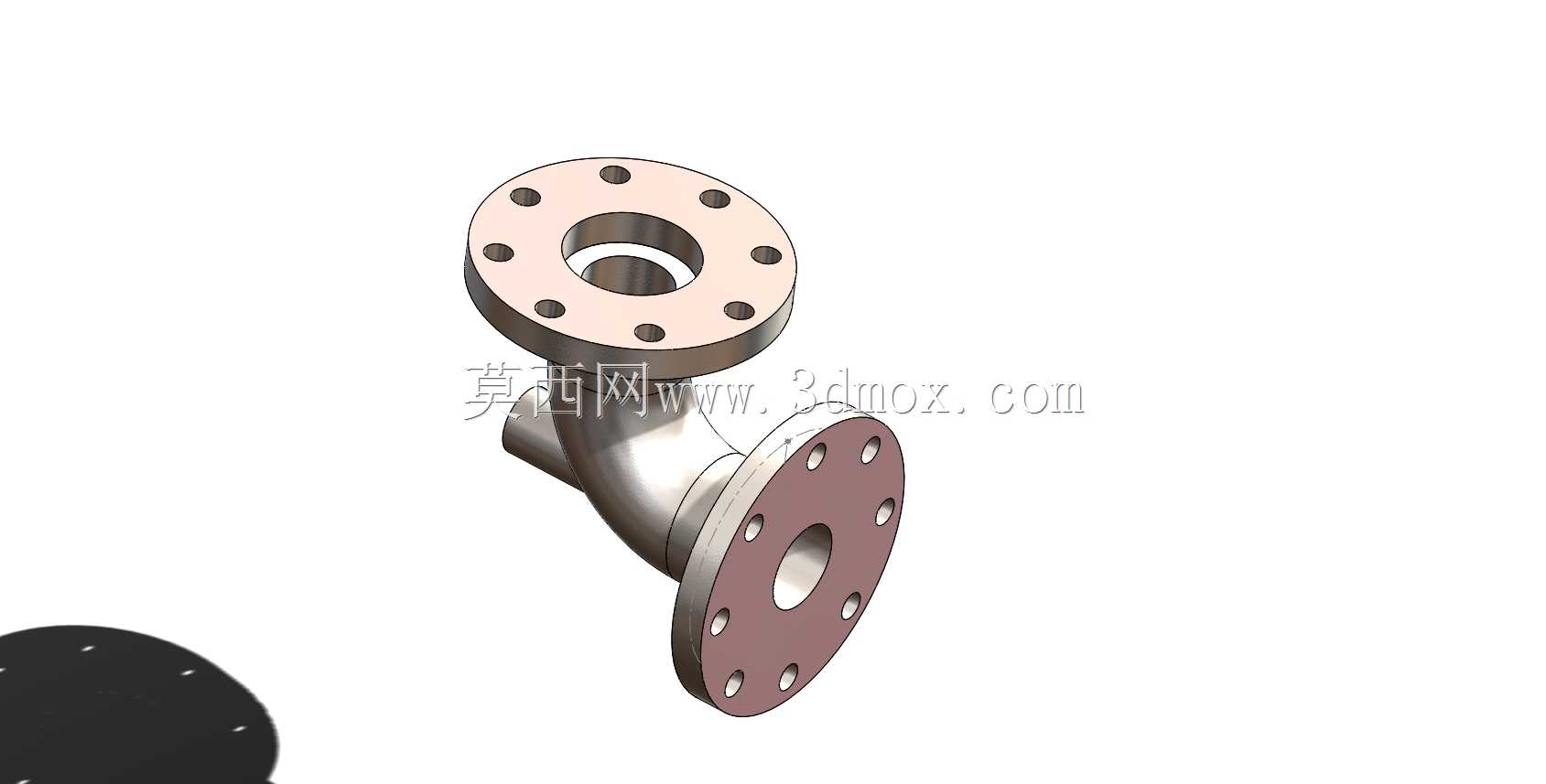

　　从功能特性上看，该构件两端采用标准凸面法兰结构，法兰端面上均匀分布螺栓过孔，安装时可通过配套螺栓紧固件将两端法兰与对接管路法兰压紧，中间加装密封垫片即可实现静密封，能够耐受常规工业管路的工作压力与介质温度，法兰密封面的平面度在设计时需要严格控制，避免安装后出现局部间隙导致介质渗漏。中间的弯管段采用平滑圆弧过渡结构，而非直角弯折，这种设计能够大幅降低流体流经转角时的局部阻力，减少介质输送过程中的压损，同时避免直角位置长期受介质冲刷出现壁面磨损，对于含少量固体颗粒的流体输送场景，平滑流道也能减少颗粒在转角位置的沉积，降低管路堵塞的概率。

　　在设计思路层面，这类弯管构件首先需要确定适配的法兰标准，根据应用场景的压力等级匹配对应的法兰厚度、螺栓孔分布圆直径、螺栓孔数量与孔径，确保和现有工业管路的法兰具备互换性，不需要额外加工转换接头。弯管段的曲率半径需要结合管路通径、安装空间、流体特性综合确定，曲率半径过小时流体阻力陡增，曲率半径过大则会占用过多安装空间，在紧凑的设备周边管路布局中难以适配。建模过程中需要重点处理法兰与弯管段的衔接位置，做圆滑过渡处理，避免出现结构尖角导致的应力集中，因为管路在工作时会承受内部介质压力、管路热胀冷缩带来的附加应力，衔接位置如果存在应力集中点，长期运行后容易出现焊缝开裂或者结构变形。

　　关于外形尺寸与安装边界，该构件的两个法兰端面呈90度垂直分布，安装前需要确认两端对接管路的法兰端面间距、法兰轴线的垂直偏移量，预留足够的螺栓拆装操作空间，尤其是法兰外侧需要留出扳手或者扭矩工具的操作余量，避免安装后螺栓无法紧固。构件的整体轴向尺寸从两个法兰的外端面分别计算，在做管路布局三维校核时，需要将该构件的三维模型导入整体管路装配体，检查弯管段和周边设备、支架、其他管线是否存在干涉，同时要核算管路整体的应力分布，确认该转角位置的固定支架设置是否合理，避免管路运行时的振动传递到法兰连接位置导致螺栓松动。另外，法兰端面上的螺栓孔位置需要注意跨中布置，也就是螺栓孔不要落在管路的垂直或者水平中心线上，这样安装后密封垫片的受力更加均匀，也能避免螺栓位置和管路支架、保温层结构出现干涉。

　　从实际选型适配的角度，这类构件的通径需要和对接管路完全匹配，法兰的压力等级要和整个管网的设计压力保持一致，根据输送介质的腐蚀性选择对应的构件材质，比如普通水系统可以用常规碳钢材质，腐蚀性化工介质则需要选用不锈钢或者衬塑材质，建模时可以通过参数化设计调整法兰规格、弯管曲率半径、管壁厚度，快速适配不同工况的使用需求，不需要每次从零开始建模，大幅提升管路设计阶段的布局效率。
