英寸级张紧调节机械装置创意设计

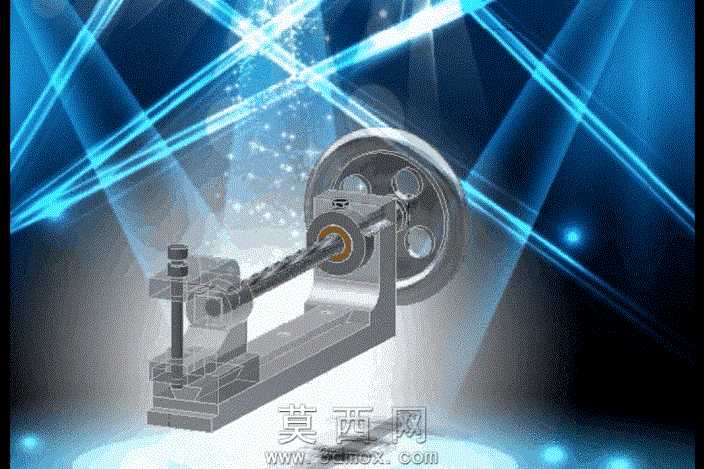

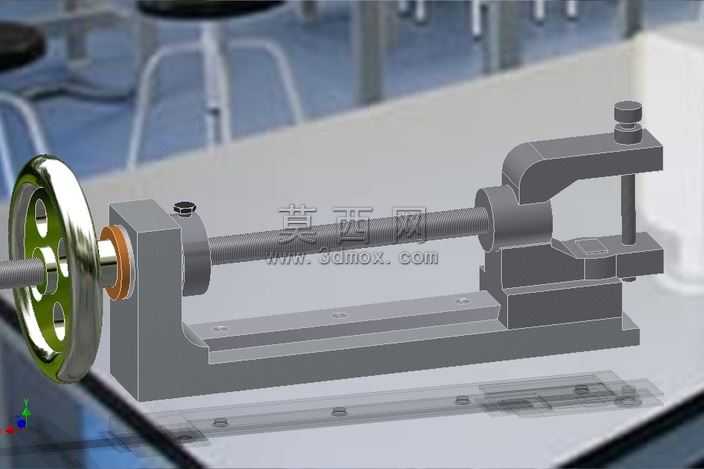

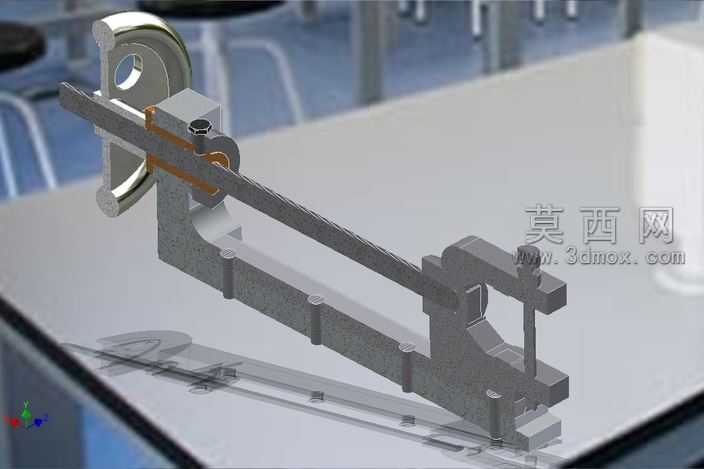

该张紧调节机械装置的三维建模过程，首先基于早年手绘的纸面设计方案进行结构还原，先在三维软件中搭建整体装配基准，以底部一体式安装基座作为整个机构的定位基础，依次完成支撑立柱、调节螺杆、张紧轮组件、导向支座的零件建模与装配约束。建模过程中严格遵循英寸单位的尺寸规范，对每个配合面的公差进行合理预留，确保活动部件的运动顺畅无干涉。材质渲染阶段，为基座、支撑立柱等承载部件赋予哑光铸铁材质，还原金属构件的厚重质感；调节螺杆、连接销轴等传动部件赋予抛光钢材质，突出金属加工面的光洁度；张紧轮的轮缘部分添加橡胶材质层，模拟实际使用中的摩擦接触特性，背景搭配科技感光效元素，强化机械结构的工业设计美感。结构设计上，该装置采用螺杆进给的调节方式，通过旋转端部的手轮带动张紧轮沿导向槽做直线位移，可实现对传动带、缆绳等构件的张紧度精准调节，支撑立柱上的定位孔可在调节完成后对机构位置进行锁止，防止工作过程中出现位移松动。整体结构紧凑，零件数量精简，没有冗余的复杂构件，既可以独立作为小型张紧工装使用，也可以集成到各类小型传动设备中作为张紧模块。设计思路上还原了早期手工机械设计的巧思，将平面草图上的机构原理转化为可直观演示的三维模型，清晰展现了销接定位、螺旋进给、轮系张紧等经典机械结构的组合应用，通过三维建模的方式验证了早年纸面设计的结构可行性，直观呈现了传统机械设计中实用优先、结构简洁的设计理念，整个装配体的运动仿真可完整演示张紧调节的全行程动作，清晰展现各部件之间的传动逻辑与配合关系。
