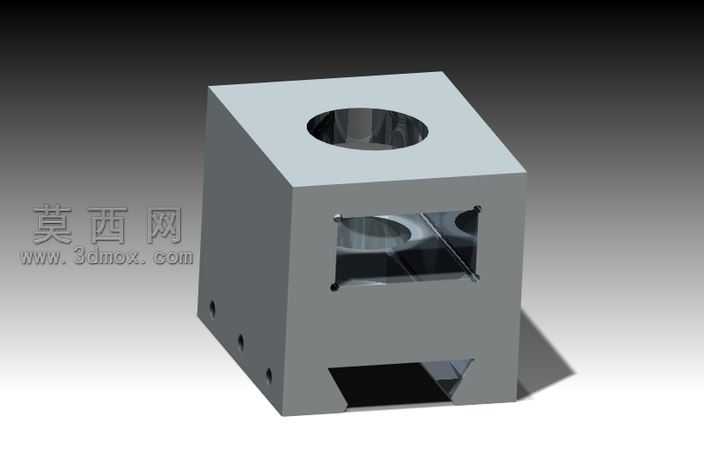

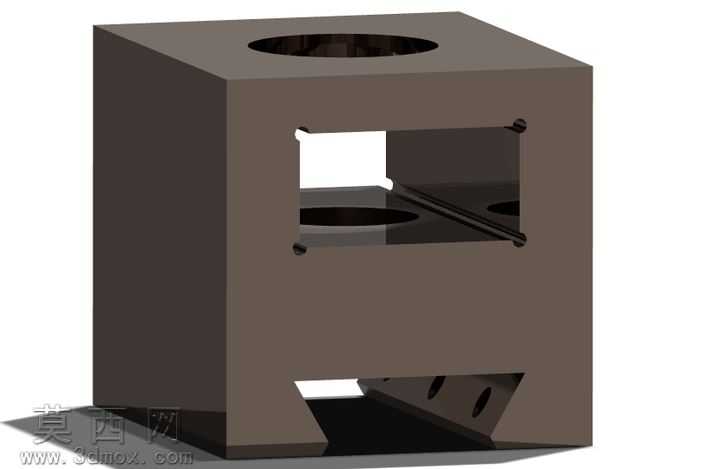

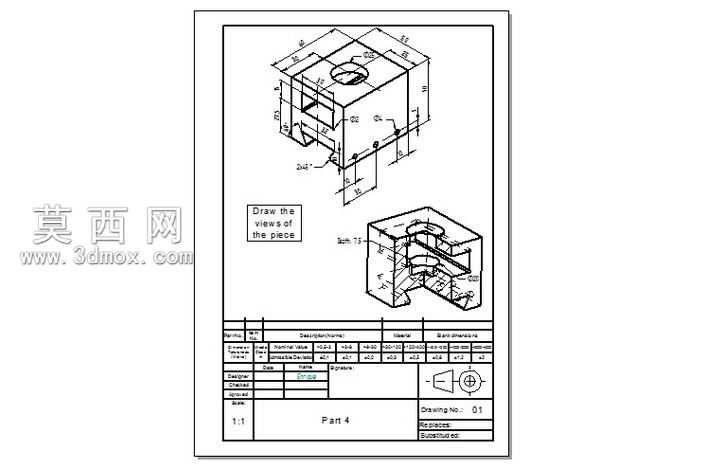

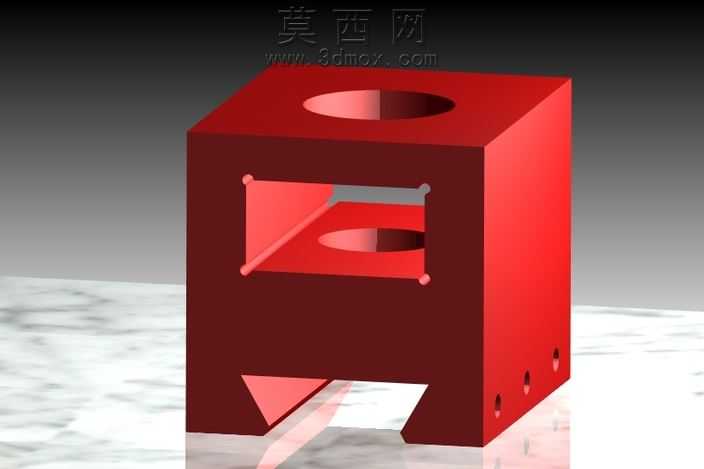

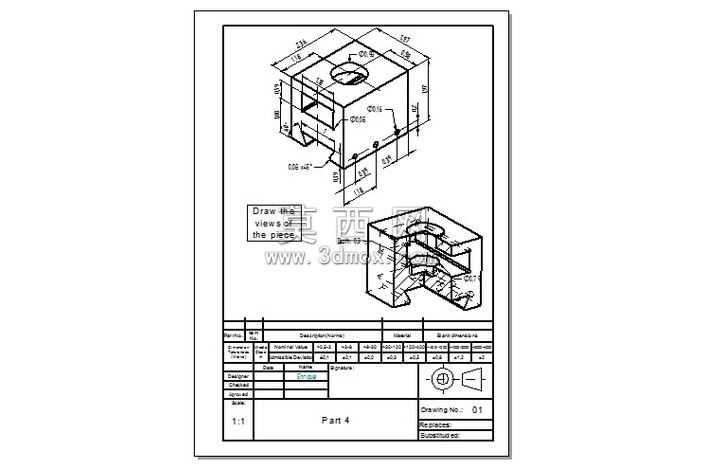

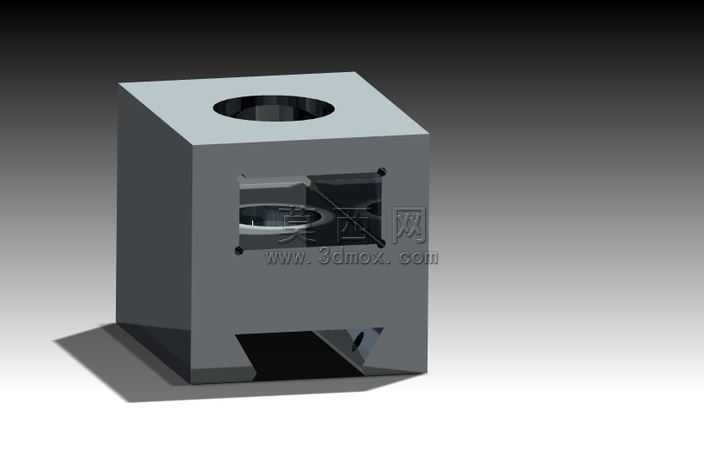

本作品是面向工程制图练习的三维建模素材,整体以规整的长方体为基础基体,通过多步特征编辑完成结构搭建。建模过程首先在三维软件中绘制基准草图,确定基体的长宽高核心尺寸,通过拉伸凸台命令生成基础块体,保证整体外形的方正度与尺寸基准的统一性。随后针对块体顶部的圆形通孔特征,先在顶面基准面绘制对应直径的圆形草图,通过拉伸切除命令贯穿块体指定厚度区域,同时对孔口边缘添加微小倒角特征,还原实际加工中的工艺细节。针对块体下部的开槽结构,分别在对应侧面基准面绘制槽体的轮廓草图,通过双向拉伸切除命令生成贯通式槽腔,同时对槽体的转角位置做圆角过渡处理,避免尖锐直角的结构设计,符合常规机械零件的加工工艺要求。建模过程中同步完成轴测视角的视图配置,分别呈现块体的整体外形与剖切后的内部结构,同时匹配工程图的标题栏、尺寸标注区域布局,方便使用者直接参考完成多视图绘制练习。材质配置上选用常规的金属哑光材质,调整材质的粗糙度与反光参数,让模型的结构轮廓在轴测视图中清晰呈现,避免过度反光遮挡结构线条。设计思路围绕工程制图的基础训练需求展开,所有结构特征均采用机械加工中常见的孔、槽、倒角、圆角元素,没有复杂的曲面特征,重点突出三视图投影规律的练习要点,帮助使用者掌握块类零件的视图表达方法、尺寸标注逻辑,理解三维结构到二维工程图的转换逻辑,适合作为机械制图入门阶段的练习参考素材,建模过程严格遵循特征建模的层级逻辑,每一步特征都保留完整的参数化尺寸,方便后续根据练习需求调整结构尺寸,生成不同难度的制图练习题目。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 3.18 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks,STEP/IGES,其它,Solid EdgeST5,
- 软件分类 通用机械零部件
