传感器配套L型定位鞍座支架结构

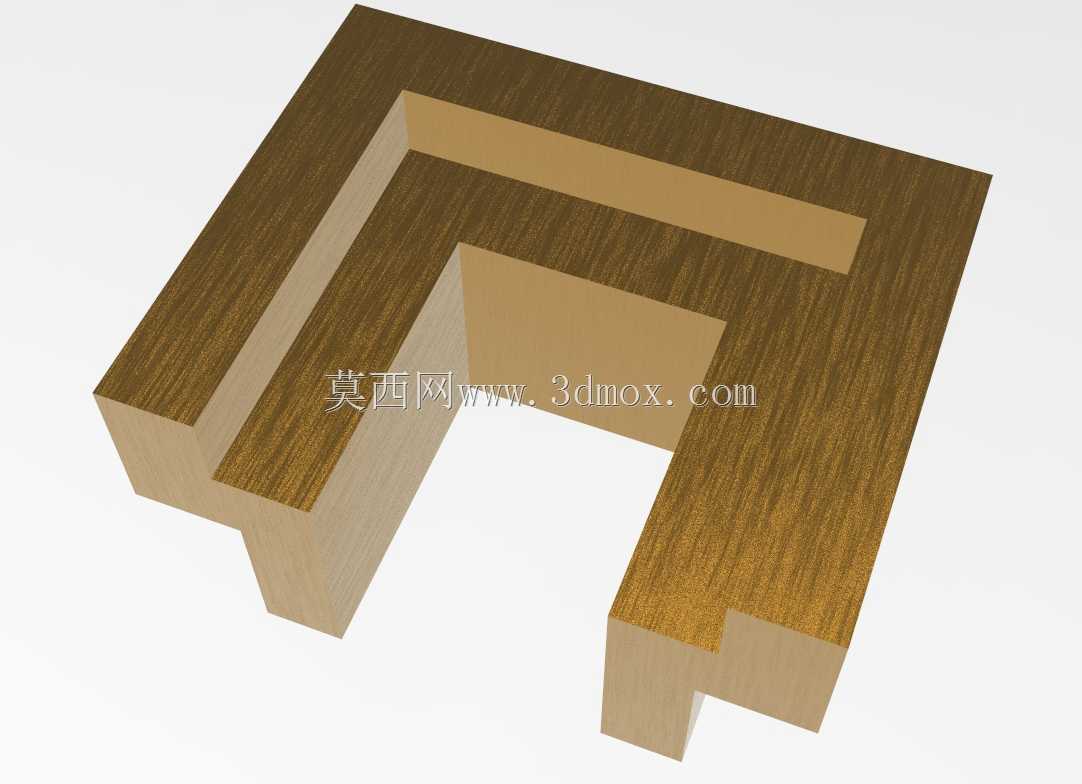

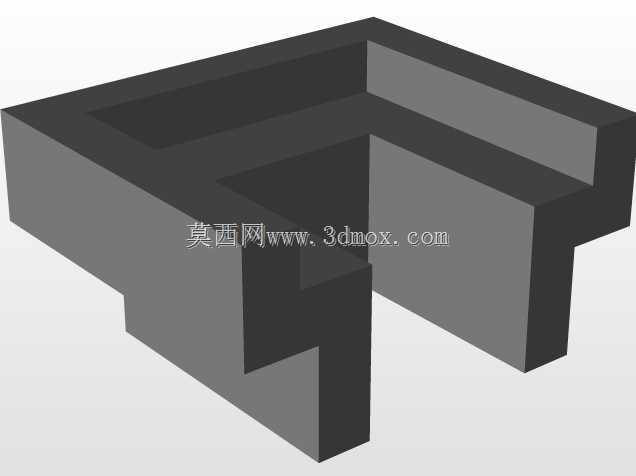

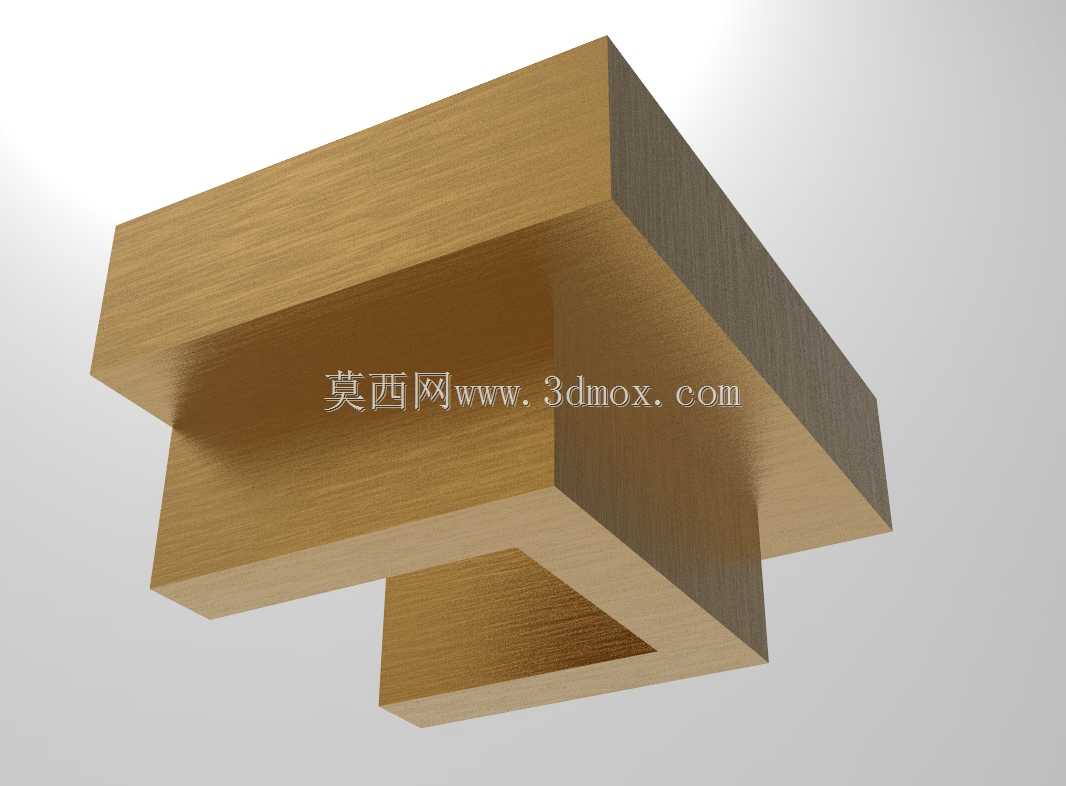

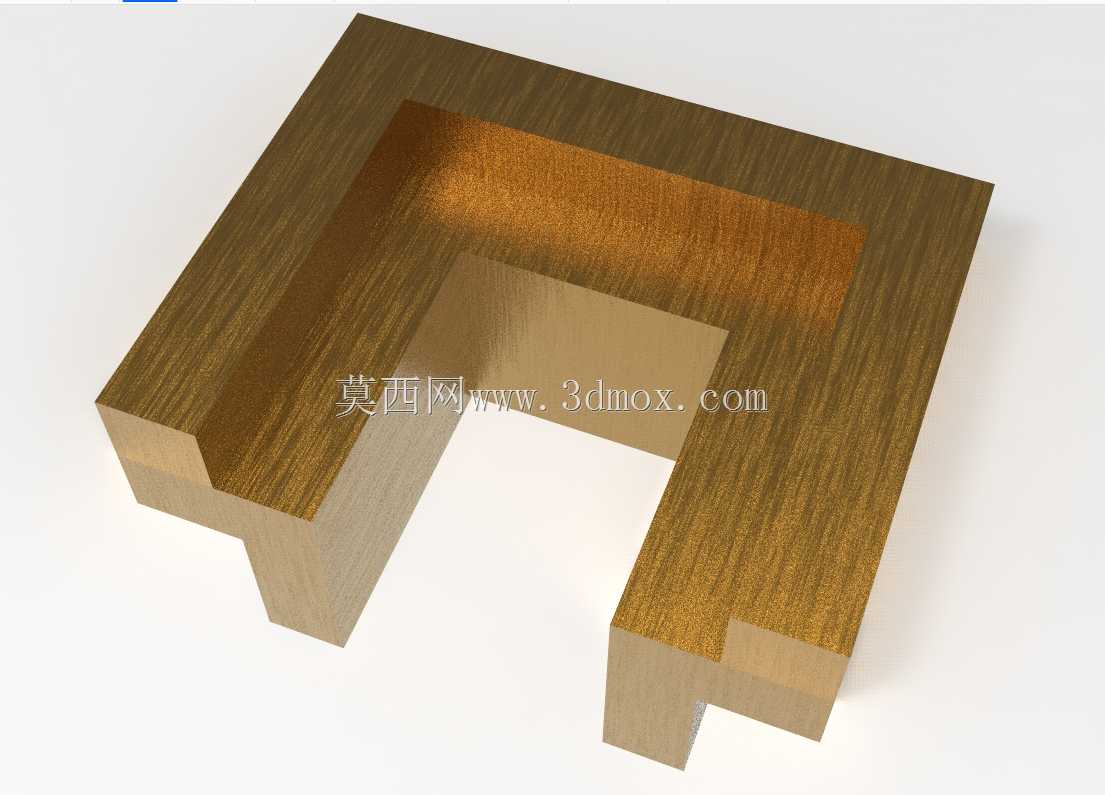

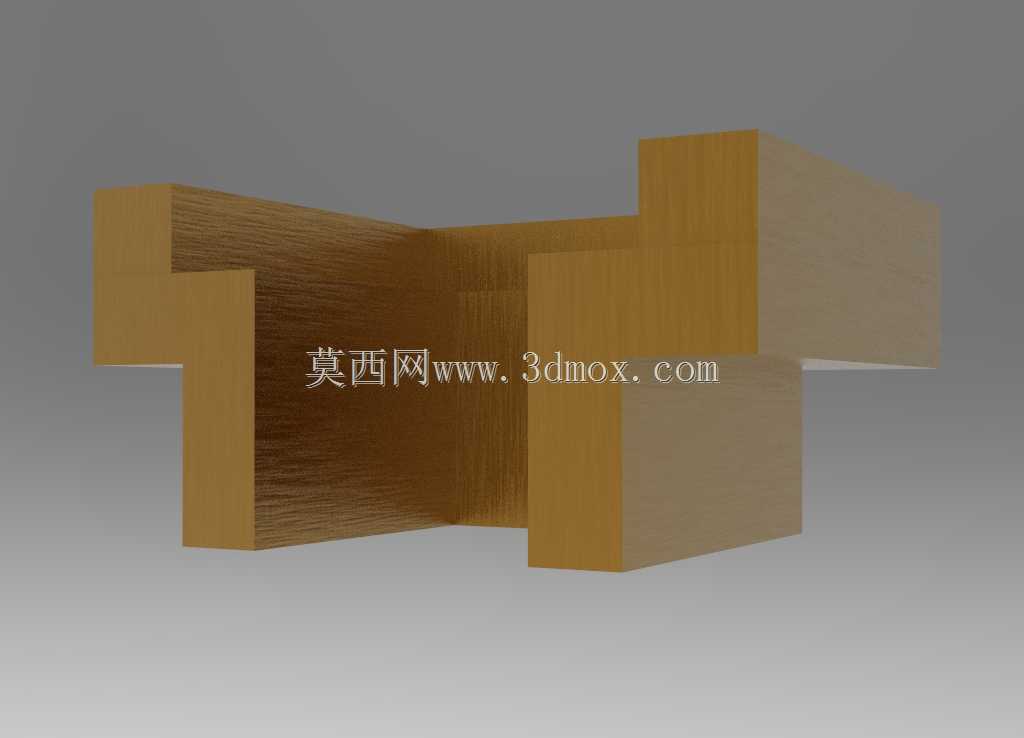

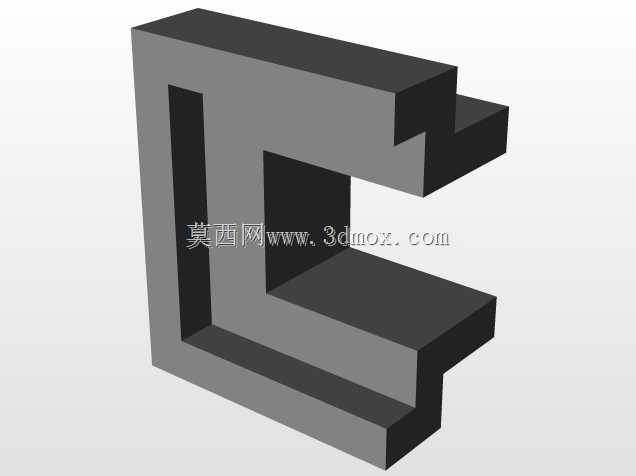

　　在工业传感检测场景中，这类L型鞍座支架是接触式、光电类传感器安装定位的核心承载构件，常见于自动化生产线的工件到位检测工位、精密装配线的位置校验单元、实验测试台的传感器固定模组中，承担着为传感元件提供稳定安装基准、抵消设备运行振动带来的检测偏差、匹配不同安装面高度差的实际作用。不同于普通平板式安装支架，该鞍座采用一体化L型弯折的实体结构，两个垂直方向的支撑臂厚度均匀，转角处做了等壁厚过渡处理，不存在应力集中的锐角缺口，即便在设备长期启停带来的交变载荷下，也不会出现转角开裂、支撑臂形变的问题。从结构设计逻辑来看，该支架的两个支撑臂端面均预留了平整的安装贴合面，其中水平臂的底部设置有两级阶梯定位凸台，能够直接卡入设备机架的对应安装槽内，

　　无需额外设计定位销即可完成快速对位，垂直臂的内侧加工有内凹的让位槽，既可以减轻支架整体自重，又能为传感器的接线端、调节旋钮预留操作空间，避免安装后传感器尾部与支架本体发生干涉。在安装边界的尺寸匹配上，该支架的两个支撑臂长度比例经过实际工况校验，水平臂的有效支撑宽度能够覆盖主流M6、M8规格的安装螺栓孔距，垂直臂的安装面高度适配多数圆柱型、方块型工业传感器的安装夹持尺寸，支架整体的安装高度差控制在合理范围内，既不会因为支撑臂过长导致检测端伸出距离过大引发晃动，也不会因为臂长过短导致传感器检测视野被机架遮挡。实际应用中，这类鞍座支架不需要额外做表面强化处理，常规的金属切削加工后去除毛刺即可投入使用，若应用在有腐蚀介质的工况中，

　　也可以更换为不锈钢材质加工，结构本身不需要做改动。设计这类支架的时候，需要重点关注两个垂直安装面的平面度公差，通常要控制在0.02mm以内，避免安装后传感器出现角度倾斜，导致检测距离出现偏差；同时转角处的过渡圆角要与支撑臂壁厚保持一致，避免加工过程中出现壁厚不均导致的零件变形。另外，支架底部的阶梯凸台尺寸要与机架安装槽的公差做匹配设计，采用间隙配合的公差带，既保证安装时能够顺利卡入，又不会因为间隙过大导致支架安装后出现窜动。在一些需要频繁调整传感器位置的工位上，还可以在支架的垂直臂安装面上加工长条形调节孔，配合螺栓实现传感器检测距离的微调，不需要重新拆装整个支架即可完成位置校准。这类鞍座支架的结构看似简单，

　　却是传感检测单元稳定运行的基础，很多现场出现的传感器检测误报、信号跳变问题，追根溯源都是安装支架的刚性不足、安装基准偏移导致的，因此在结构设计阶段就需要充分考虑支架的抗形变能力、安装对位的便捷性、与周边构件的干涉避让问题，不能仅按照简单的支撑块来做结构设计。
