倾斜式皮带爬坡输送设备结构设计

　　在食品加工、电子零部件分拣、包装产线衔接这类存在高低工位差的生产场景里，普通水平皮带机无法完成物料的跨高度转运，这类倾斜布置的爬坡输送结构就是为解决工位高差转运需求设计的。整套设备的核心功能是将低位来料以稳定的倾角输送至高位工位，可衔接包装机进料口、分拣台进料端、料仓进料位置，相比垂直提升设备，它的输送过程更平缓，不会对易碎、易刮擦的物料造成磕碰损伤，适合输送袋装零食、小型电子元器件、盒装成品、注塑件这类外形规整、重量偏轻的物料。

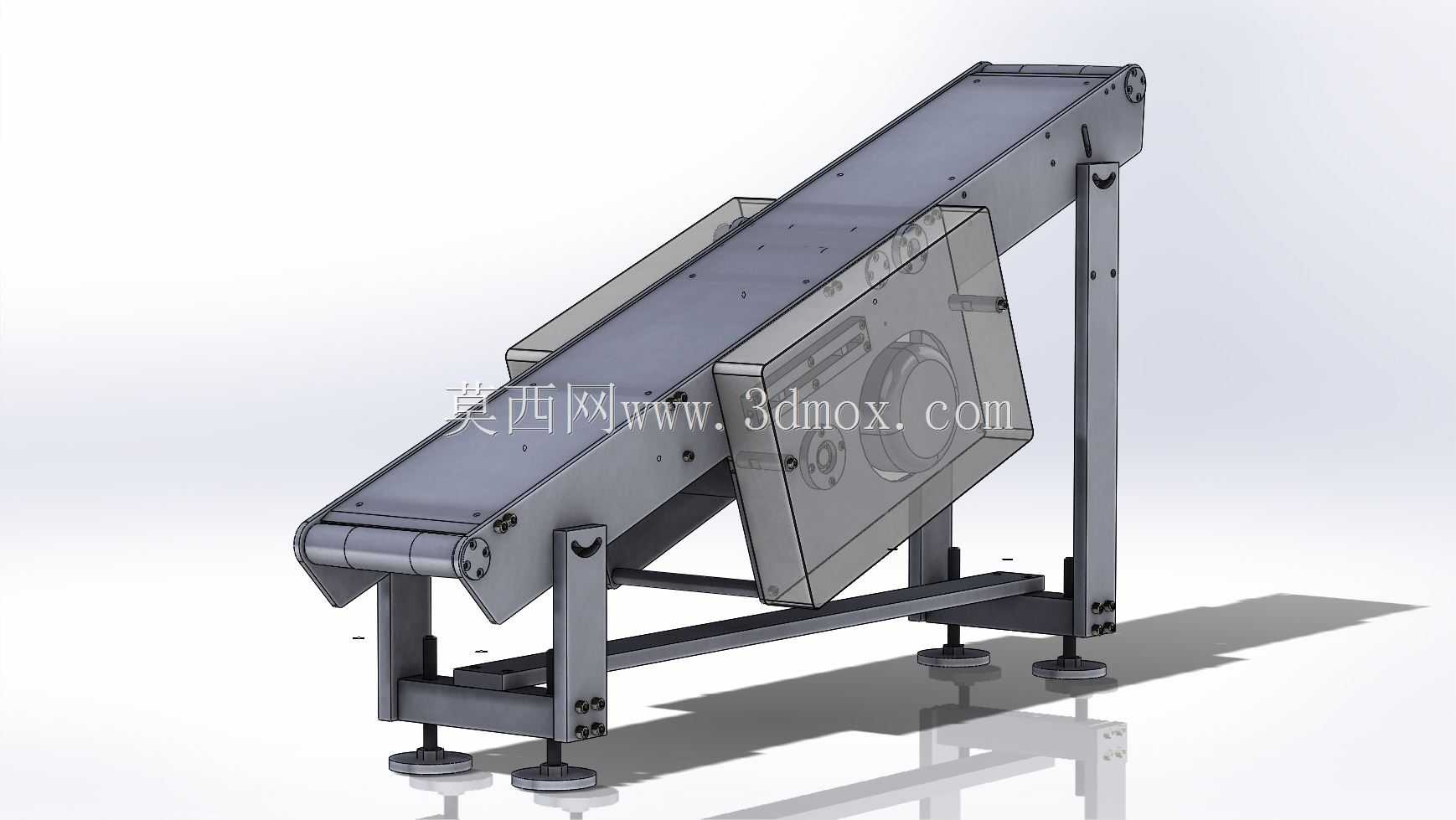

　　从结构设计逻辑来看，这套输送设备采用了模块化的框架设计，主体机架用标准型材拼接焊接而成，两侧的侧板做了加厚处理，既可以承托皮带运行的张力，也能作为侧边挡边的安装基准，避免输送过程中物料从皮带两侧滑落。设备的倾斜角度做了固定优化，这个角度区间既保证了物料在皮带上不会因为倾角过大出现下滑，也控制了设备的整体占地长度，不会在车间内占用过多的横向安装空间。皮带选用了带防滑纹理的平皮带，表面的摩擦系数足够承托常规重量的物料，针对部分容易滚动的物料，也可以在这个基础结构上加装横向挡条，进一步提升输送的稳定性。

　　驱动部分采用了端置式的驱动辊设计，将驱动电机和减速机构集成在设备上端的辊筒位置，这种布置方式可以让皮带的紧边处于下方承载段，提升皮带运行的张紧稳定性，同时也避免驱动机构占用下端的进料空间，方便低位工位的操作人员摆放物料。张紧结构设计在两端的辊筒安装座上，通过调节螺栓就可以调整辊筒的前后位置，实现皮带张紧度的微调，日常维护时不需要拆解大量结构，就能快速完成皮带松紧度的校准，降低运维的工作量。

　　支撑部分采用了四根独立的可调支脚结构，每根支脚底部都配置了橡胶减震垫，既可以通过支脚上的调节螺纹调整设备的整体高度和水平度，适配现场地面不平整的安装工况，橡胶垫也能吸收设备运行时产生的小幅震动，避免设备运行时出现移位或者共振噪音。两侧的支撑立柱和主框架之间采用了螺栓连接的方式，运输时可以将支脚部分拆解，缩小整体包装体积，到现场后只需要按照装配孔位锁紧螺栓就能完成组装，不需要现场焊接作业，降低了现场安装的难度。

　　设备的两侧加装了透明的防护挡板，挡板用快拆式的卡扣固定在机架侧板上，一方面可以避免输送过程中物料从侧边掉落，另一方面透明材质也方便操作人员随时观察皮带上的物料输送状态，出现卡料、歪料的情况可以第一时间发现处理，快拆结构也方便日常清理皮带缝隙里残留的物料碎屑，符合食品、医药类生产场景的卫生清洁要求。设备上端的出料端做了弧形的导料结构，皮带在端辊位置回转时，物料可以顺着导料板平稳滑落到下一级设备里，不会出现物料抛洒的情况。

　　从安装边界来看，这套设备的横向宽度控制在常规输送线的适配尺寸内，可以直接和同宽度的水平输送线对接，不需要额外做变径衔接结构；设备的整体高度可以通过支脚调节，适配0.8米到1.5米的常规工位高差，大部分车间的产线布局都能直接适配，不需要对现有工位做大规模改造。机架的型材选型经过了受力校核，在额定负载下运行时，框架的形变量控制在允许范围内，不会因为长期负载出现框架变形导致皮带跑偏的问题。整套结构没有复杂的特殊定制零件，大部分零部件都是通用标准件，后期更换易损件的时候采购成本低，替换难度小，适合中小规模生产车间做产线升级改造时选用。在建模过程中，所有的装配孔位、配合公差都按照实际加工要求做了预留，结构件之间的连接位置都做了干涉检查，模拟运行时不会出现零件碰撞、皮带剐蹭机架的问题，直接导出工程图就可以用于生产加工。
