紧凑型平皮带输送单元结构设计方案

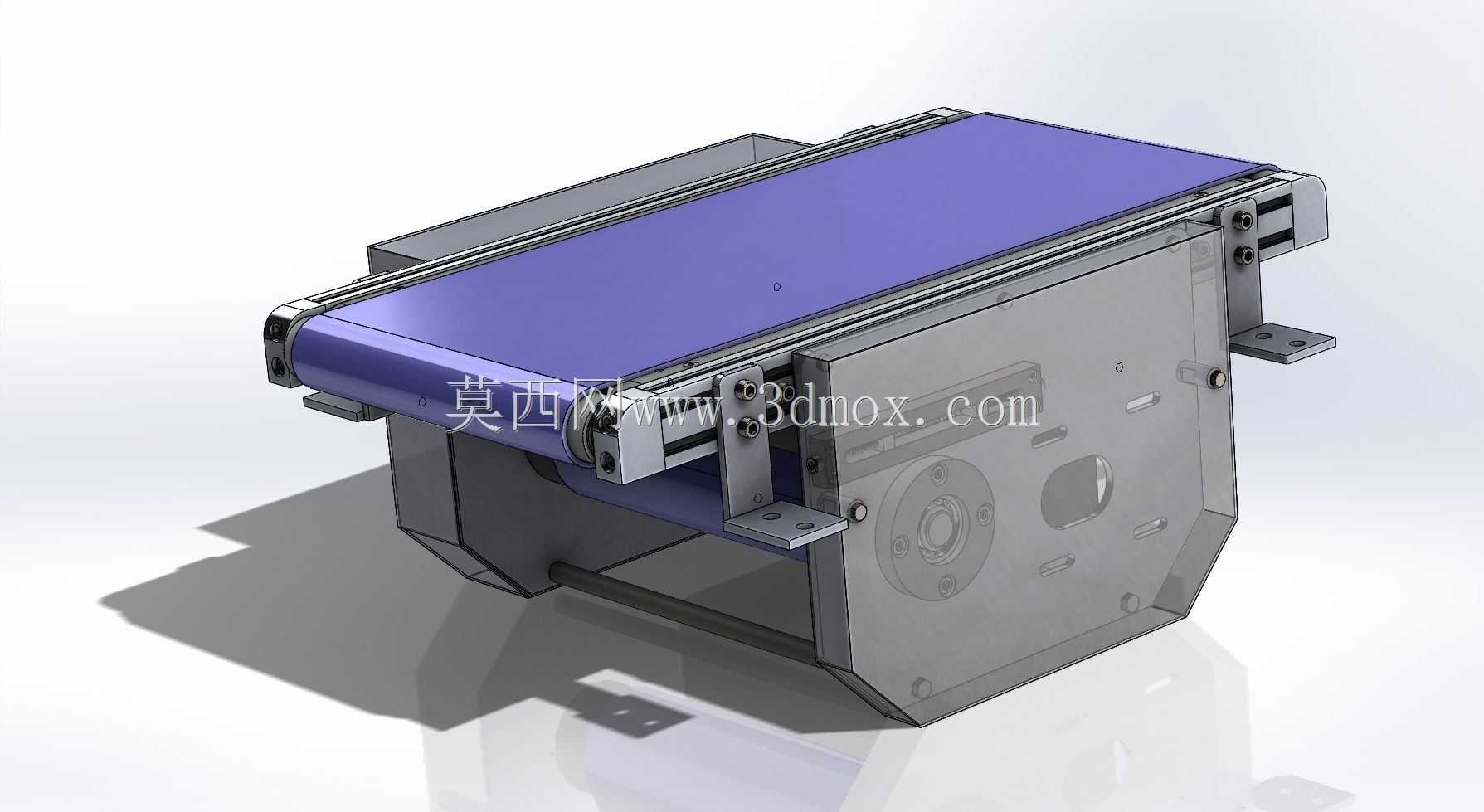

　　这款小型平皮带输送单元，在3C电子组装、轻工小件分拣、实验室样品转运这类对安装空间有严格限制的场景里适配性极强，区别于大跨度的重型输送设备，它的设计初衷就是解决短距离、小载荷物料的平稳转接需求，常见于多台专机之间的工件衔接工位，用来承接上一工序输出的小型零件、包装盒或者片状工件，避免工序间出现物料堆积或者转运落差带来的工件磕碰问题。从结构设计逻辑来看，整机采用侧装驱动的布局形式，驱动端集成在设备单侧的半透明护罩内部，这种设计一方面能将传动辊、张紧调节结构全部收纳在护罩内，减少生产现场粉尘、碎屑对传动部件的侵入，降低日常维护的频次，另一方面也能压缩设备的整体宽度，在并排布置多台输送单元的产线布局里，能有效减少设备间的预留间隙，

　　提升车间的空间利用率。皮带选用的是深蓝色平型输送面带，表面做了哑光防滑处理，针对重量在5kg以内的平面类工件，输送过程中不会出现打滑偏移的问题，同时皮带的张紧结构设计在两侧的铝型材机架上，不需要拆解护罩就能通过侧面的调节螺栓调整皮带张紧度，现场调试的时候能快速纠正皮带跑偏的问题，大幅缩短产线的调试周期。机架主体采用挤压铝型材拼接成型，两侧的安装支脚做了外翻式的带安装孔设计，安装时可以直接通过螺栓固定在设备机架或者工作台面上，不需要额外制作转接支架，支脚的安装孔预留了一定的调节余量，允许安装时根据对接设备的高度做小范围的位置微调。设备的两端辊筒做了腰鼓形修形处理，能在皮带运行过程中自动对中，从结构根源上减少长期运行后的皮带跑偏概率，

　　从动端的辊筒采用低阻力的深沟球轴承支撑，运行过程中的转动阻力小，搭配小功率的驱动电机就能实现稳定运行，能耗控制表现优异。考虑到这类输送单元经常需要搭配光电传感器、计数装置使用，两侧的铝型材机架上预留了标准的传感器安装槽位，现场加装检测元件时不需要在型材上二次打孔，直接通过T型螺栓就能将传感器支架固定在任意需要的位置，适配不同的物料检测需求。护罩采用半透明的工程塑料材质，日常巡检时不需要拆开护罩就能直接观察内部传动部件的运行状态，一旦出现传动带松动、辊筒卡滞的异常情况，能第一时间发现问题，避免故障扩大影响整条产线的运行。整机的外形尺寸控制得非常紧凑，整体长度适配短距离转接的工位需求，皮带宽度覆盖常规小件的输送尺寸要求，

　　设备整体高度较低，不会遮挡操作人员的作业视线，在人工辅助上料的工位上使用时，操作人员取放工件的动作幅度更小，能有效降低长时间作业的疲劳感。从安装边界来看，设备底部的支脚安装孔位间距做了标准化设计，能和市面上多数常规的小型工作台、专机机架的安装孔位直接匹配，不需要重新配做安装面，设备运行时的动载荷极小，安装时不需要做额外的地基减震处理，直接固定在硬质工作台面上就能满足运行稳定性要求。传动部分的设计做了降噪优化，辊筒和皮带的接触面上做了细微的纹理处理，运行过程中不会出现尖锐的摩擦异响，在洁净车间、实验室这类对噪音有要求的场景里也能适配。另外，设备的两侧挡板和机架采用快拆式的连接结构，当需要更换不同宽度的皮带或者清理皮带表面的残留污渍时，只需要松开侧面的快拆旋钮就能取下挡板，不需要借助专用工具，日常清洁维护的操作门槛很低，一线的设备维护人员经过简单培训就能完成常规的保养操作。
