离心式自动离合器结构拆解三维设计

　　在小型通用动力设备、园林机械、摩托类代步工具以及部分轻载工业传动场景中，离心离合器是无需额外操控机构即可实现转速匹配自动接合的核心传动部件，其工作逻辑完全依托转速变化产生的离心力驱动摩擦组件完成动力通断，相比手动操纵的离合器结构，省去了人工操作的离合执行环节，适配无人值守、随转速自动启停的传动工况。

　　从实际使用场景来看，这类离合器常布置在动力输出端与负载输入端之间，当动力源转速达到设定接合阈值时，内部的甩块组件在离心力作用下克服回位弹簧拉力向外张开，摩擦面与外侧从动鼓内壁紧密贴合，依靠摩擦力将动力传递至从动侧；当动力源转速低于接合阈值时，回位弹簧拉动甩块回缩，摩擦面与从动鼓脱离接触，动力传递切断，负载端停止运转，这种特性尤其适配油锯、割草机、小型卡丁车、迷你摩托这类需要随油门大小自动匹配动力输出的设备，避免低转速下负载憋熄火，也能在怠速阶段切断动力减少不必要的负载损耗。

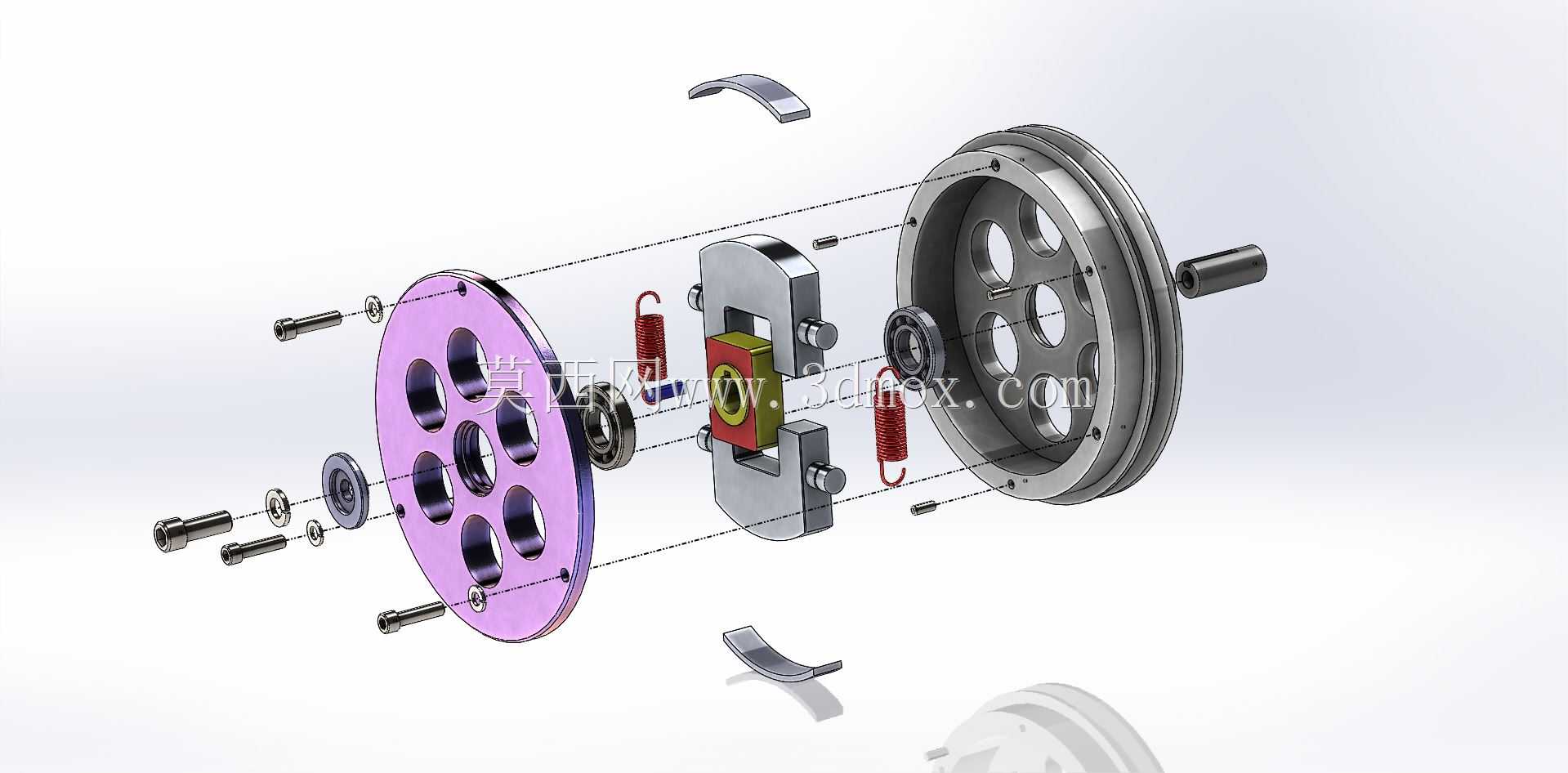

　　本次拆解呈现的离心离合器结构，采用对称布置的双甩块加导向限位的结构形式，核心组件包含主动安装盘、离心甩块、摩擦衬片、回位拉伸弹簧、从动鼓壳体、输入输出轴、连接紧固件以及定位轴承。主动盘通过中心孔与动力输入轴刚性连接，盘面上加工有导向滑槽与弹簧挂接柱，为甩块提供径向滑动的运动轨迹约束，同时承担弹簧的定位固定作用；两个甩块对称分布在主动盘两侧，每个甩块上预留摩擦衬片安装位，衬片采用耐磨摩擦材料通过螺栓与甩块基体固定，磨损后可单独更换降低维护成本；回位弹簧两端分别挂接在主动盘与甩块的挂柱上，预紧力根据设计接合转速匹配计算，确保低转速下甩块保持回缩状态。

　　设计过程中首先需要明确接合转速的阈值要求，通过离心力计算公式匹配甩块质量、弹簧刚度与预拉伸量，确保转速达到设定值时甩块产生的离心力能够克服弹簧拉力，使摩擦衬片与从动鼓内壁产生足够的正压力，进而传递额定扭矩；同时需要校核摩擦面的比压与线速度，避免摩擦衬片过快磨损或高温烧蚀，从动鼓采用耐磨铸铁材质加工，内壁粗糙度控制在合理区间，既保证足够的摩擦系数，又减少异常磨损。

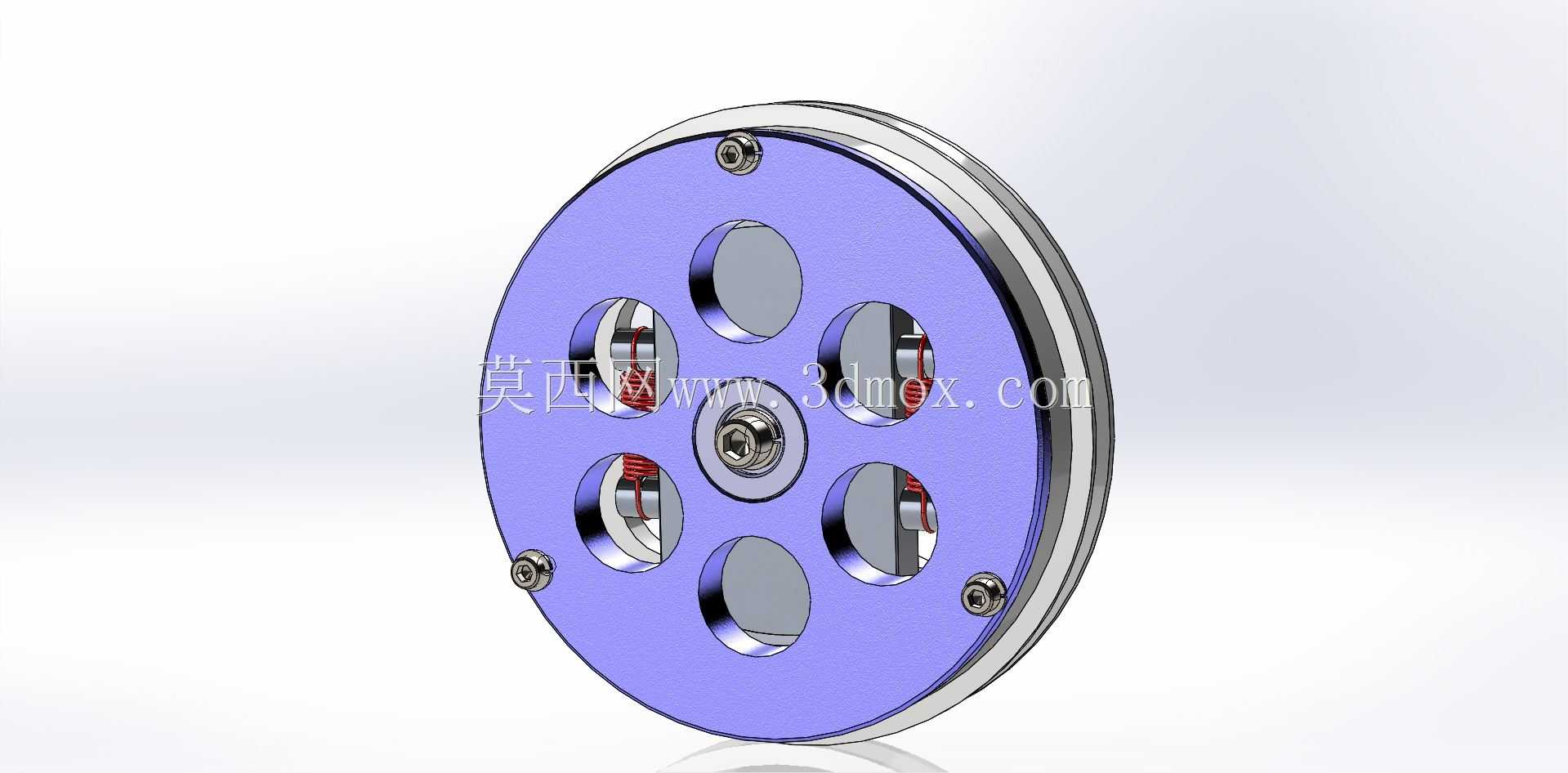

　　安装边界方面，该离合器整体为圆盘式结构，轴向尺寸紧凑，输入轴与输出轴保持同轴布置，主动侧通过轴孔配合加键连接与动力轴固定，从动鼓侧通过端面连接法兰或轴孔配合与负载侧连接，安装时需要保证主动盘与从动鼓的同轴度公差，避免运转过程中出现偏磨、抖动问题；径向尺寸需要预留足够的安装空间，确保离合器外围无干涉部件，同时要考虑通风散热空间，避免长时间半联动状态下热量积聚损坏摩擦组件。

　　结构细节上，主动盘上的导向结构采用限位槽加定位销的形式，限制甩块的最大外张行程，避免离心力过大导致弹簧过度拉伸失效，同时防止甩块脱出；两端的轴承分别对输入轴与输出轴提供径向支撑，减少运转过程中的径向跳动，提升传动平稳性；所有紧固件均采用防松设计，适配高速旋转工况下的防松要求，避免螺栓松脱引发设备故障。

　　在实际选型应用中，这类离合器的额定传递扭矩需要与动力源的输出扭矩匹配，预留1.2-1.5倍的安全余量，避免大负载下出现打滑烧片问题；回位弹簧的刚度一致性直接影响接合的平顺性，装配时需要筛选刚度偏差在允许范围内的弹簧配对使用，保证两个甩块同步动作，减少接合过程中的冲击与抖动。摩擦衬片的摩擦系数需要适配工作温度范围，在户外高低温环境下都能保持稳定的摩擦性能，避免低温下接合滞后、高温下摩擦系数衰减的问题。

　　从维护角度来看，该结构的拆解便利性较好，拆下外侧端盖即可检查摩擦衬片的磨损量，当衬片厚度磨损至极限值时直接更换衬片即可，无需更换整个离合器总成；回位弹簧出现疲劳松弛、拉力下降时也可单独更换，日常维护仅需要定期检查连接螺栓的紧固力矩，在轴承位置加注润滑脂即可，整体维护成本较低，适配民用小型动力设备的使用需求。
