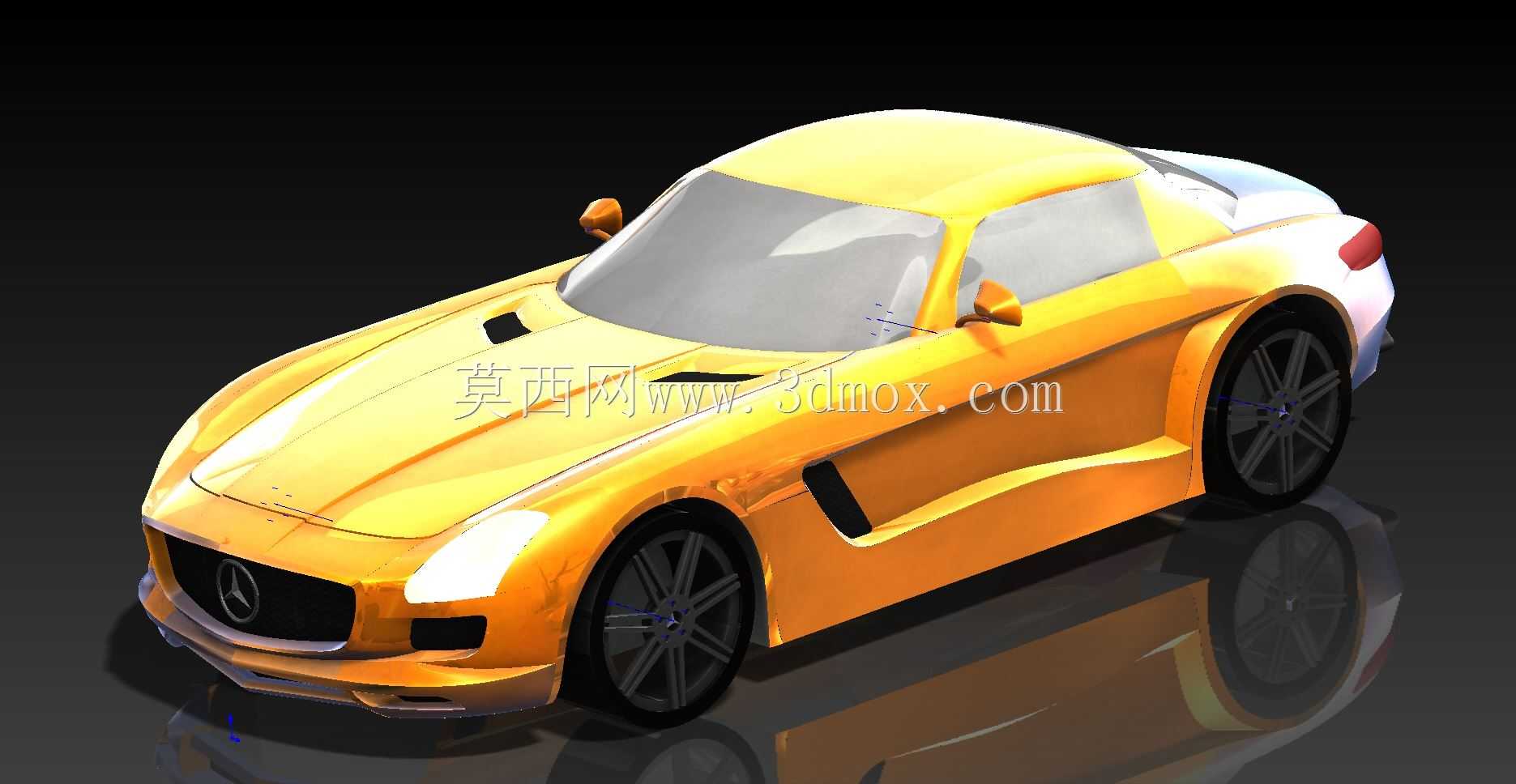

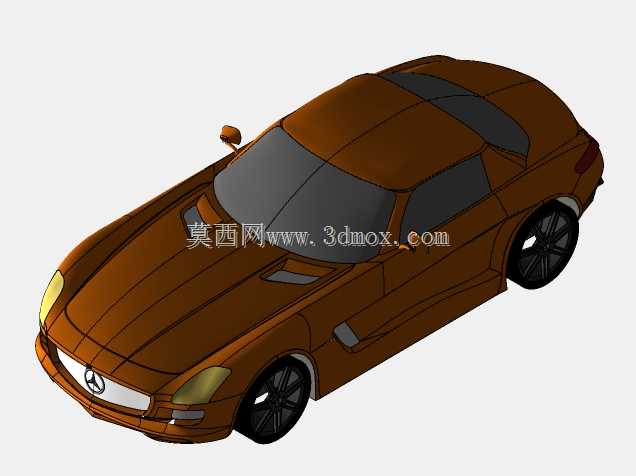

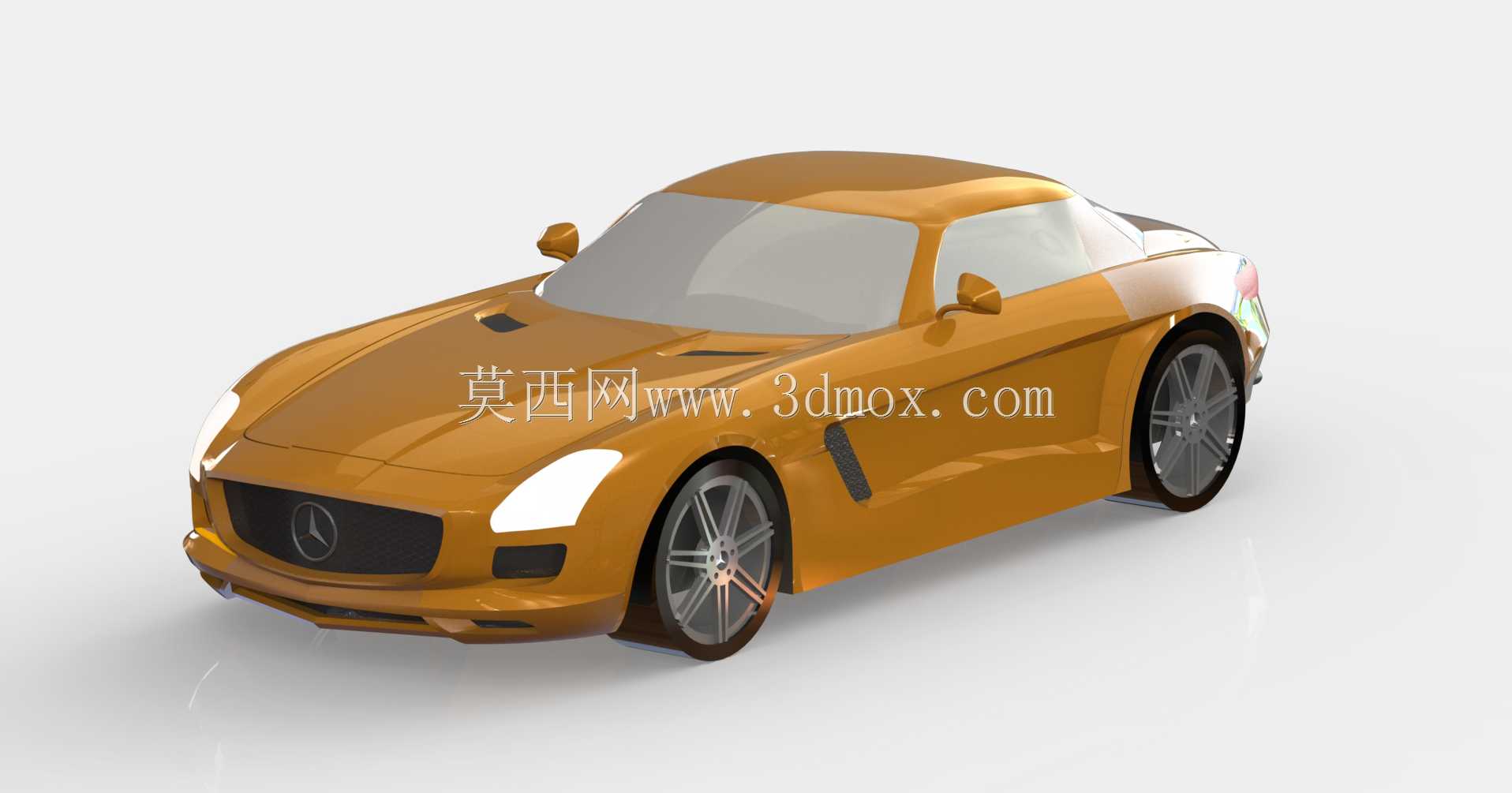

奔驰SLS AMG跑车外观结构三维数模

　　做这款双门GT跑车的数模时，最先要锚定的是长车头短尾的经典前置后驱布局边界，前悬长度控制在930mm区间，后悬压缩至760mm，轴距锁定2680mm，整车总长4638mm、总宽1939mm，含固定尾翼的总高控制在1262mm，这个尺寸边界是实车量产状态的硬指标，建模时所有曲面都不能突破这个安装外廓，否则后续做总布置匹配时会和轮包、底盘硬点出现干涉。

　　从实际应用场景看，这类跑车数模主要用于三个方向：一是高校车辆工程专业的车身曲面构造教学，用来演示A级曲面的连续拼接逻辑；二是改装厂商做外观套件开发的基准参考，比如前唇、侧裙、尾翼的加装匹配，不需要从零开始扫点建基础曲面；三是汽车文创领域的周边开发，比如车模、展示道具的结构溯源。

　　建模过程中最先处理的是侧面特征线，那条从翼子板贯穿门把手延伸至尾灯的肩线，必须保证G2连续，实车上这条棱线是光影转折的核心，曲率梳检查时不能出现拐点，否则渲染出来的光影会出现断差。车门采用的是经典鸥翼门结构，建模时要预留出门铰链的安装空间，铰链固定点在A柱上方的车顶横梁位置，开门旋转角度设定为72度，这个角度能保证乘员上下车时头部有足够的进出空间，同时不会碰到车顶的加强筋结构。

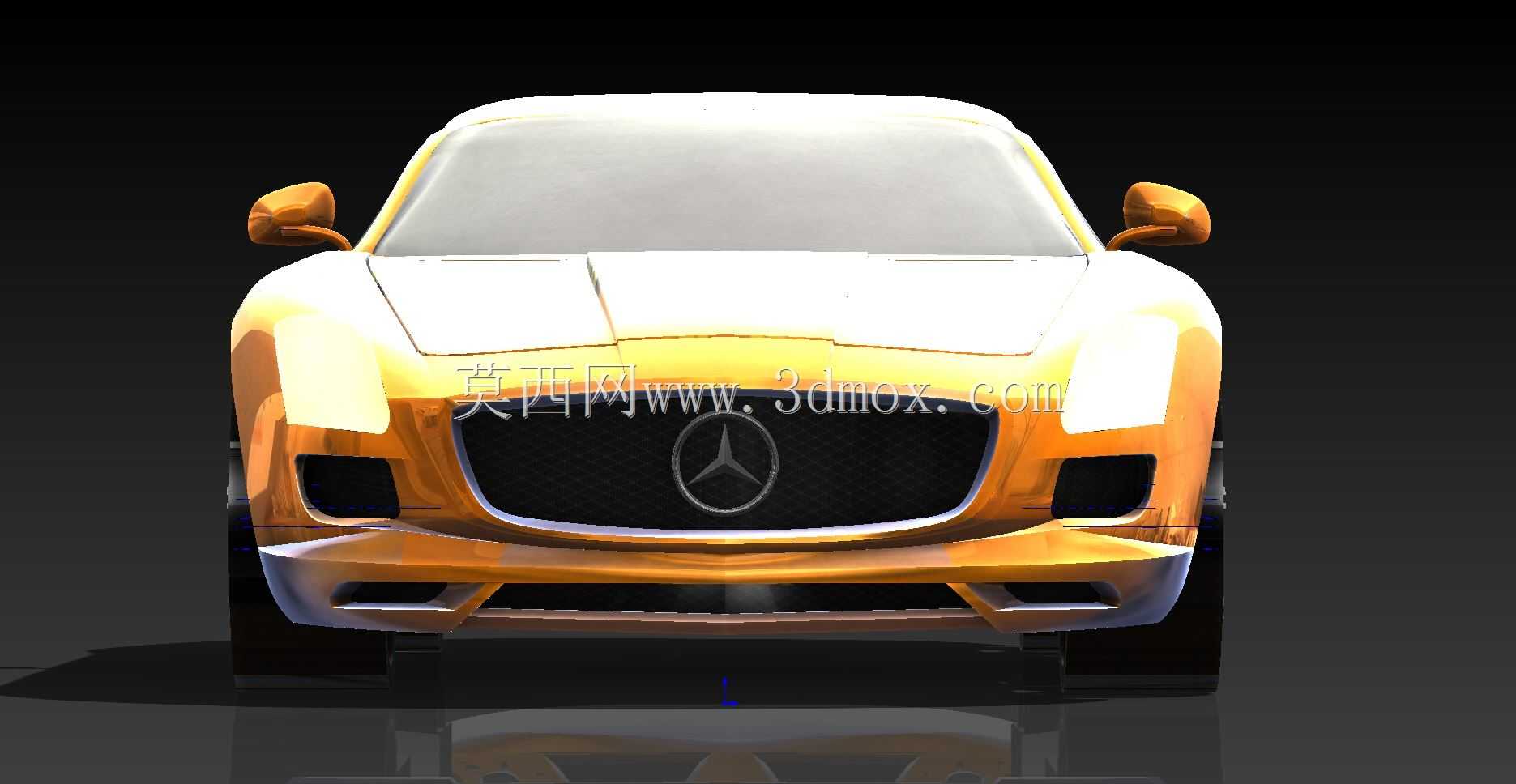

　　前脸部分的格栅是大尺寸梯形结构，中间的三叉星标识安装面要做0.8mm的下沉台阶，避免标识粘贴后突出于格栅平面，两侧大灯的曲面要和前翼子板、前保险杠的曲面做曲率匹配，大灯下沿的折线和保险杠进气口的上沿是共线关系，建模时要做投影约束，保证两个特征的对齐度。前保险杠两侧的通风口是真实导风结构，不是装饰件，建模时要做出内部的导风通道，通道走向对准前刹车卡钳位置，实际行驶中气流通过这个通道直接给制动系统散热，所以通道的截面不能做突变，否则会产生风阻涡流。

　　侧面的侧鳃通风口位于前轮后方的翼子板位置，这个结构的作用是导出发动机舱内的热空气，同时梳理前轮区域的乱流，建模时通风口的格栅叶片角度设定为15度后倾，这个角度是经过风洞验证的，既能保证导风效率，又不会增加额外的风阻系数。轮拱的外扩尺寸要和轮胎匹配，前轮采用265/35 R19规格，后轮采用295/30 R20规格，轮拱和轮胎之间的间隙设定为25mm，这个间隙是考虑到实车悬架压缩行程后的安全距离，避免颠簸时轮胎蹭到轮拱内衬。

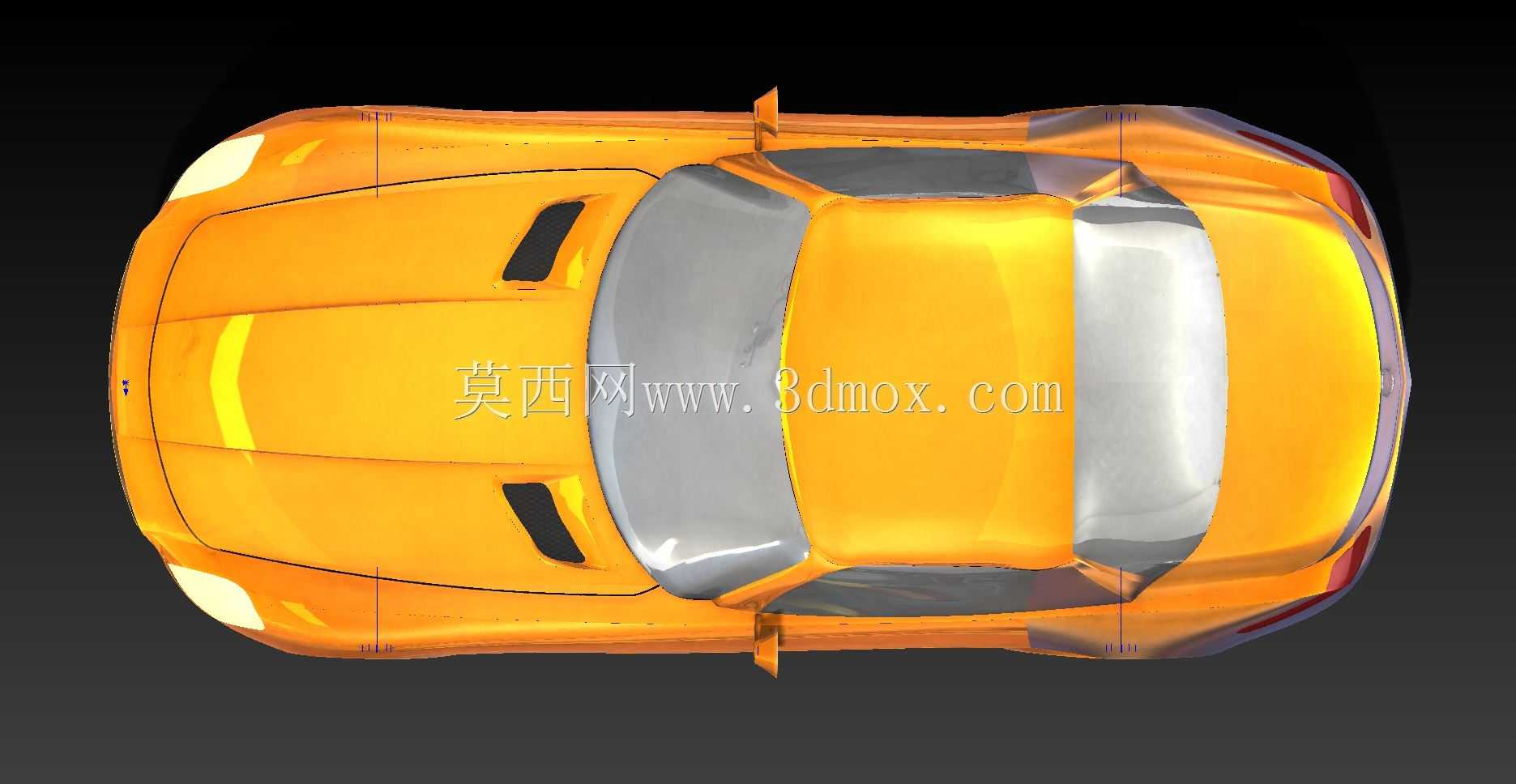

　　尾部的快背式曲面是建模的难点，从车顶到尾翼的过渡曲面要保证曲率连续，尾翼是固定安装式，安装面在后备箱盖上方，尾翼的弦长180mm，安装角度5度，这个角度能在车辆高速行驶时提供足够的下压力，同时不会产生过大的空气阻力。尾灯的横向布局和尾部肩线衔接，灯组的外曲面和车身曲面齐平，没有突出的棱边，能减少尾部的气流分离。后保险杠下方的扩散器结构要做出导流鳍片，鳍片的高度从中间向两侧递减，引导车底气流快速导出，降低车底的升力。

　　内饰部分的建模重点是中控台的对称布局，换挡杆位于中控台中央，座椅采用运动型桶椅结构，座椅侧翼的高度比普通家用车高出40mm，能在激烈驾驶时给乘员提供足够的侧向支撑。仪表盘的遮光罩曲面要做防反光设计，曲面角度调整到不会在前挡风玻璃上产生反光的位置，避免影响驾驶员视线。

　　建模时所有的分缝位置都要预留3.5mm的均匀间隙，比如车门和翼子板的分缝、引擎盖和前围的分缝、后备箱盖和后翼子板的分缝，间隙公差控制在±0.2mm，和实车的装配公差保持一致。车身的壁厚设定为1.2mm，这是钢制覆盖件的常规壁厚，部分加强筋位置的壁厚增加到2.5mm，保证车身结构的刚性。

　　从功能特性上看，这款车的前后配重比做到了48:52，接近完美的前后平衡，建模时前舱的发动机安装位置尽量靠后，前轴之后的位置，也就是前中置布局，这样能把重量集中在车身中部，提升车辆的操控灵活性。底盘部分的建模要预留出排气系统的走管空间，侧出排气的出口位于侧裙后方，排气尾管的直径设定为90mm，和后保险杠的开口对齐，没有突出于保险杠平面。

　　做这类性能车的数模，最容易出错的是曲面的光影一致性，很多新手建模时只关注单个曲面的质量，忽略了相邻曲面的曲率匹配，导致渲染出来的车身上出现奇怪的光影褶皱，必须反复调整曲面的控制点，保证整个车身侧面的光影是一条流畅的光带，没有断点和扭曲。另外就是硬点位置不能错，比如雨刮器的安装位置、外后视镜的安装点、车门把手的位置，这些硬点都是和人机工程、总布置直接相关的，一旦位置偏差，整个模型的真实感就会大打折扣。
