船用焊接式隔热承载甲板结构设计

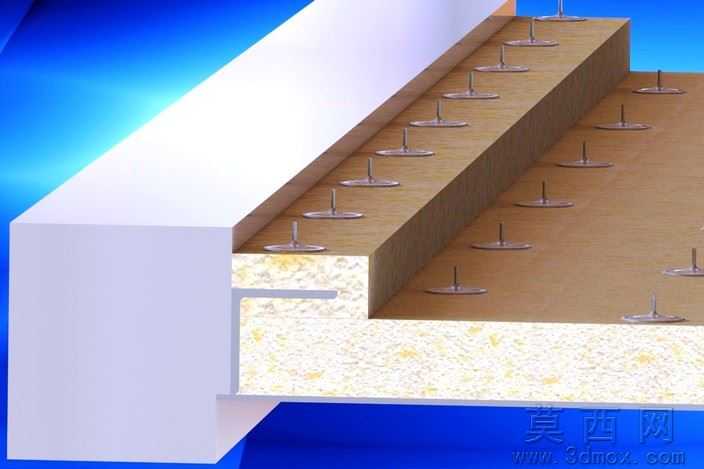

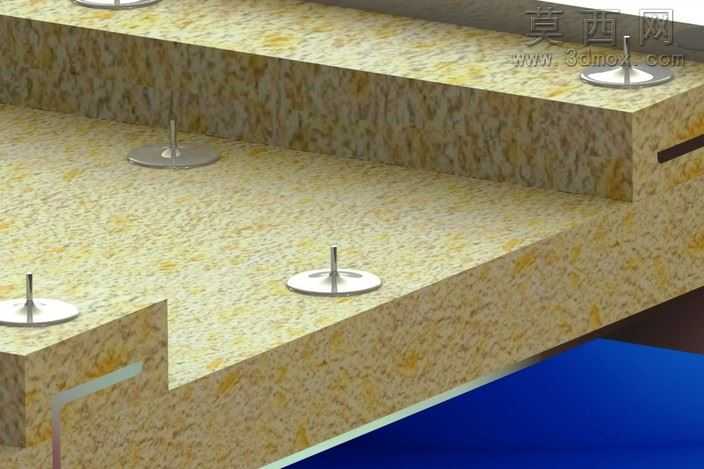

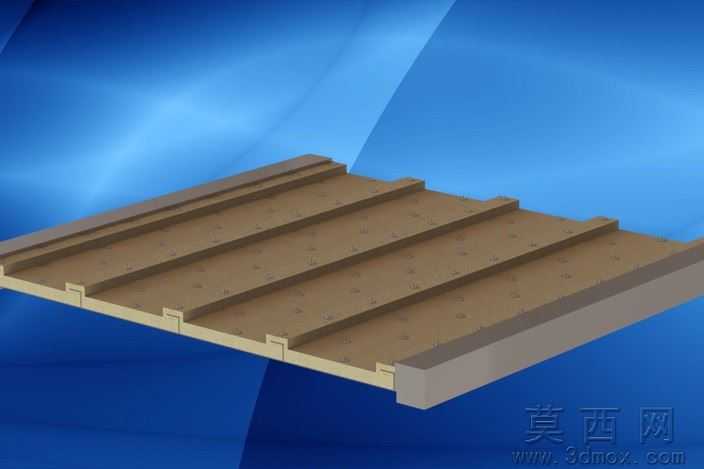

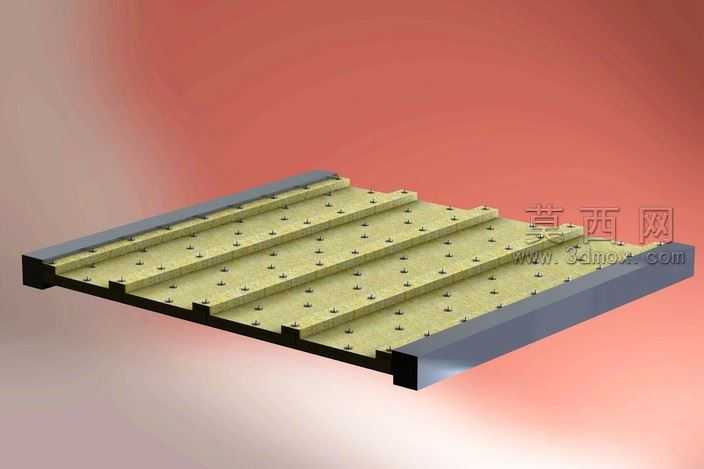

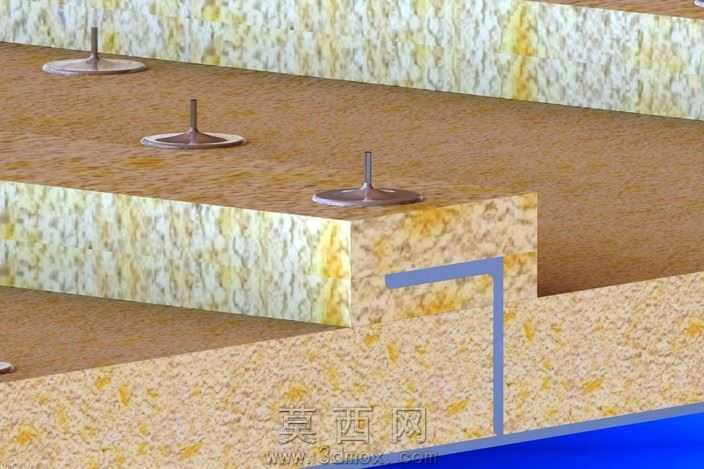

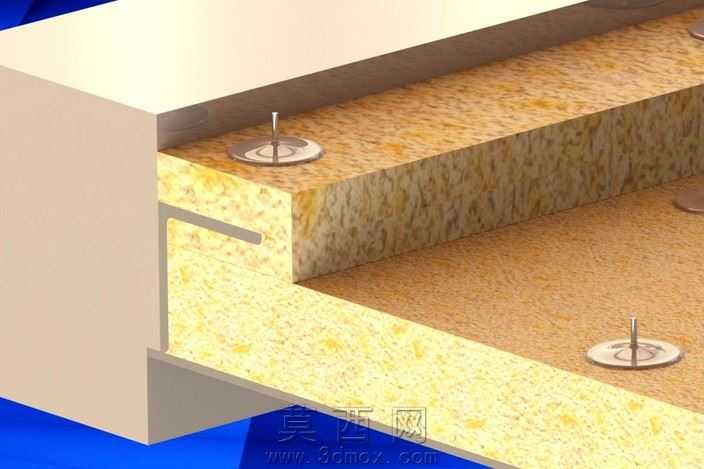

该三维模型为船舶舱室专用的焊接式隔热承载甲板结构，整体采用模块化拼接设计思路，在三维建模过程中首先完成基础框架的参数化搭建，以等边角钢作为侧边支撑边框，通过拉伸、切除特征精准还原角钢的直角截面形态与安装定位孔位，确保边框的结构强度符合船用构件的承重要求。面板部分采用多块平行排布的条状隔热板材，建模时通过线性阵列命令快速生成等距分布的板条，每块板条表面均匀布置的固定铆钉采用阵列特征批量生成，精准还原铆钉的凸起形态与排布间距，还原实际施工中板材通过卡扣与铆钉双重固定的安装逻辑。模型渲染阶段采用哑光金属材质模拟侧边钢质边框的金属质感，调整粗糙度参数还原船用钢材的磨砂表面效果，隔热板材部分采用浅米黄色哑光材质，添加细微的颗粒纹理模拟矿物棉隔热芯材的表面质感，背景采用渐变暖红色调突出结构主体，通过光影调整清晰展现板材层叠的层次关系与边框的支撑结构。结构设计上充分考虑船舶舱室的隔热需求，板材与边框之间预留的装配间隙在建模中通过配合公差参数进行还原，整体结构为全焊接组装形式，所有板材、边角支撑件、固定卡扣的连接位置都做了焊接特征的细节还原，清晰展现现场焊接组装的工艺逻辑，模型完整还原了该甲板结构从支撑框架到隔热面层、固定构件的全部细节，可用于船舶舱室舾装的方案展示、施工工艺模拟以及结构受力分析参考，各部件的参数化建模方式也支持后续根据不同舱室的尺寸需求快速调整整体规格，适配不同吨位船舶的舱室甲板安装要求。
