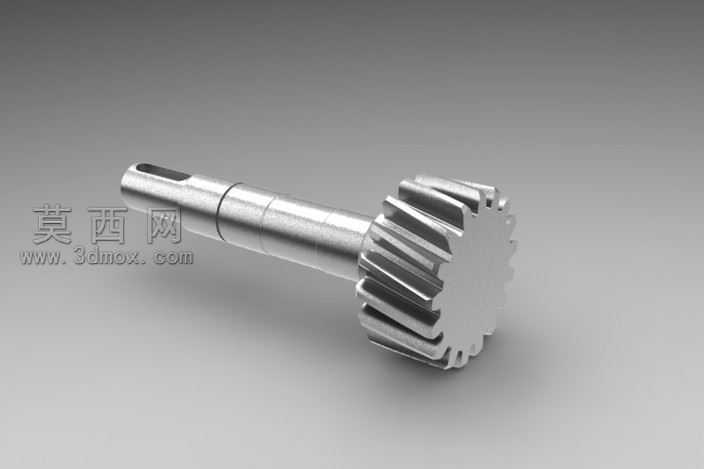

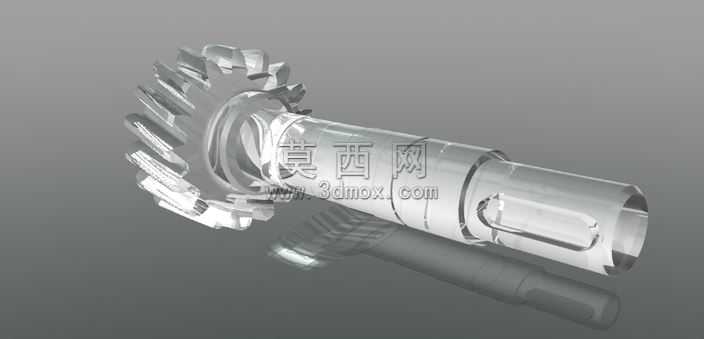

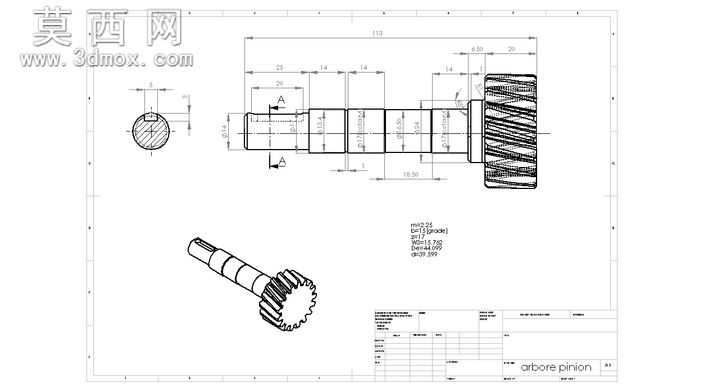

该作品为齿轮箱内部核心传动构件锥齿轮轴的三维参数化建模成果,建模阶段以机械传动设计规范为核心依据,先完成整体轴系的尺寸链规划:沿轴向依次划分出输入端装夹段、键槽定位段、多级轴承配合轴颈、轴肩定位段以及锥齿轮集成段,各轴段直径按照阶梯轴受力分布规律逐级变化,既满足弯扭组合载荷下的强度刚度要求,也适配轴承、密封件等标准件的装配公差要求。建模过程中对轴端键槽采用拉伸切除特征生成,严格匹配平键的标准截面尺寸与深度公差,保证扭矩传递过程中的配合可靠性;轴肩过渡位置均设置标准圆角特征,避免应力集中导致的轴件疲劳失效,同时为轴承安装预留合理的导向倒角,降低装配难度。端部集成的锥齿轮采用参数化齿形生成逻辑,按照渐开线齿廓方程绘制齿形截面,通过沿齿向引导线扫掠生成单个轮齿后,以轴中心线为阵列轴完成全齿圆周阵列,齿面粗糙度、齿向修形量均按照工业齿轮箱的传动精度要求设置,保证啮合过程中的传动平稳性,降低运行噪音。材质配置阶段,轴体与锥齿轮整体采用合金结构钢材质,渲染时赋予金属哑光质感,表面做调质处理后的纹理表现,清晰区分加工面与非加工面的视觉差异;场景采用柔和侧光布光,突出轴段的阶梯层次与轮齿的齿面弧度,阴影过渡自然,能够直观呈现构件的整体结构与装配逻辑。设计过程中充分考虑了该轴件的加工工艺性,各轴段的直径差符合车削加工的走刀要求,键槽位置与尺寸适配铣削加工的工艺范围,锥齿轮的齿形参数可直接对接后续的滚齿、剃齿加工工序,实现设计模型到生产制造的无缝衔接,整体模型尺寸参数完整,结构逻辑清晰,可直接用于齿轮箱的装配干涉校验、有限元受力仿真以及工程图纸的导出。
