内燃机进排气系统进气阀结构设计

　　在往复式内燃机的配气机构中，进气阀是直接决定气缸充气效率、影响整机动力输出与燃烧稳定性的核心零部件，其工作状态直接关联发动机的动力性、经济性与排放表现。不同于常规管路通断类阀件，内燃机进气阀需要在高温、高压、高频冲击的交变载荷工况下持续稳定工作，每一次开闭动作都需要精准匹配活塞的运动相位，在进气行程开启时保证足够的流通截面积，让新鲜充量能够顺畅进入气缸，在压缩、做功、排气行程则保持可靠密封，避免气缸压力泄漏导致的动力损失。

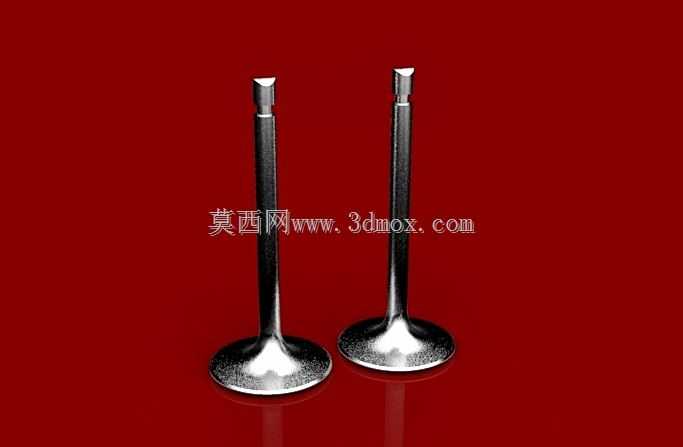

　　从结构设计逻辑来看，该进气阀采用整体式锻造结构，分为头部密封锥面、杆身导向段、尾端锁夹槽三个核心功能段。头部采用大直径薄盘式设计，密封锥面采用行业通用的45度锥角设计，这个角度的选择是密封性能与流通阻力平衡后的结果：更小的锥角虽然能获得更大的流通截面，但密封面的接触比压不足，容易在高压燃气冲击下出现密封失效；更大的锥角虽然密封比压更高，但气流通过时的阻力损失会明显增大，直接降低充气效率。盘部与杆身的过渡区域采用大圆弧平滑过渡，一方面是为了降低气流进入气缸时的沿程阻力，减少进气涡流的不必要损耗，另一方面是为了降低结构应力集中，避免在高频冲击载荷下出现疲劳断裂。

　　杆身部分采用等直径细长杆结构，加工精度需要严格控制圆柱度与表面粗糙度，装配时与气缸盖上的气门导管形成高精度间隙配合，这个配合间隙的取值需要兼顾导向精度与热膨胀补偿：间隙过小会在热态下出现卡滞，导致气门无法正常回位密封；间隙过大则会出现导向偏斜，导致密封锥面偏磨，同时会加剧杆身与导管的磨损，缩短整机维护周期。杆身尾端加工有环形锁夹槽，用于装配气门锁夹，与气门弹簧上座形成刚性连接，将气门弹簧的回位力可靠传递到阀身，保证气门在凸轮轴驱动下能够精准跟随凸轮型线运动，避免高速工况下出现气门飞脱、落座冲击过大的问题。尾端端面需要进行高频淬火处理，提升表面硬度，承受凸轮轴通过摇臂或挺柱传递的周期性冲击载荷，避免长期工作后出现端面凹陷、磨损导致的气门间隙异常变化。

　　在实际装机应用中，进气阀的安装边界需要与气缸盖、气门座圈、气门导管、气门弹簧、锁夹、弹簧上座等多个配气部件严格匹配。头部盘径的设计需要与气缸盖的进气道喉口尺寸对齐，保证气流从进气道进入气缸时不会出现截面突变，盘部升程达到最大时，盘部与座圈之间的环形流通面积需要与进气道的流通能力匹配，避免出现节流损失。气门的总长度需要根据气缸盖的布置高度、气门弹簧的预压缩量、凸轮轴的基圆尺寸与最大升程综合计算，保证气门落座时的密封面接触压力符合设计要求，同时在最大升程位置时，活塞到达上止点不会与气门头部发生碰撞，预留足够的安全避让间隙。

　　从工况适配角度，进气阀虽然不像排气阀那样直接接触高温排气，但在发动机高负荷工况下，阀身头部依然会被进气道内被加热的新鲜充量、以及燃烧室反向传递的热量加热到数百摄氏度，因此材料选择上需要兼顾高温强度、耐磨性与抗冲击性能，头部密封面通常会堆焊硬质合金层，提升抗磨损、抗腐蚀能力，避免长期受燃气冲刷、气门落座冲击出现密封面凹坑、烧蚀等问题。在建模过程中，需要重点保证各段的同轴度要求，密封锥面的跳动公差、杆身的直线度都需要符合内燃机零部件的设计规范，过渡圆角的取值不能随意简化，否则后续做有限元强度校核、运动学仿真时会出现应力计算失真的问题，无法准确评估部件的疲劳寿命。

　　在不同类型的内燃机中，进气阀的尺寸参数会随气缸排量、标定转速、功率输出目标做针对性调整：高转速汽油机通常会采用更大的盘部直径、更轻的阀身重量，以适配高转速下的快速开闭需求，降低气门弹簧的载荷；大排量柴油机则会更注重阀身的结构强度，适当加大杆身直径，提升抗冲击能力，适配柴油机更高的缸内爆发压力。建模时还原的结构细节，能够直接用于配气机构的运动干涉检查、气道流通仿真、零部件强度校核等后续设计环节，为整个配气系统的参数匹配提供准确的三维数模支撑。
