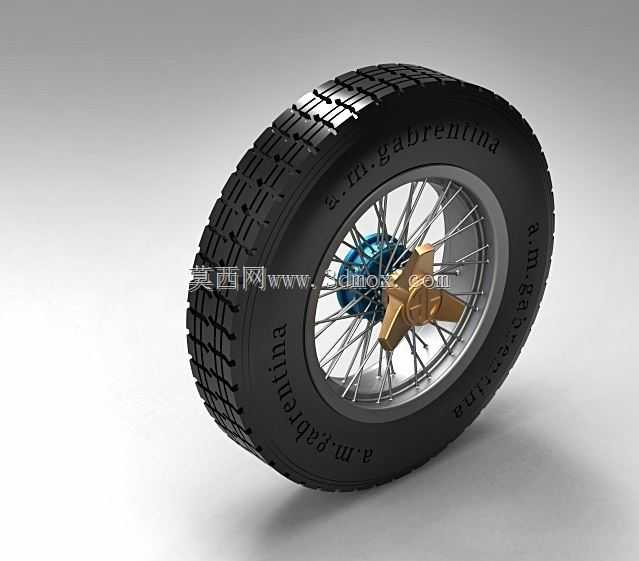

复古老爷车辐条式车轮总成结构设计

　　这款辐条式车轮总成主要适配大排量复古豪华乘用车的行走系统，在整车结构中承担承载车身重量、传递驱动与制动力矩、缓冲路面冲击的核心作用，日常应用场景覆盖复古车型复刻生产、经典老车修复翻新、定制化改装车行走系统选型等领域，区别于常规量产乘用车的冲压焊接轮毂或铸造铝合金轮毂，该结构采用多根细辐条编织的支撑形式，在早年的高性能豪华车型上应用广泛，能在有限的轮毂重量下实现更高的结构韧性，适配早年非铺装路面占比较高的道路通行条件。

　　从结构功能来看，该车轮总成分为外胎、轮辋、辐条组、轮毂芯、中心锁紧机构几个核心部分，外胎采用块状花纹设计，胎面的纵向与横向沟槽排布兼顾干燥铺装路面的抓地力与湿滑路面的排水性能，胎侧带有标识刻印区域，可标注轮胎规格、品牌、载荷参数等信息，胎体内部预设帘布层安装位，建模时还原了胎唇与轮辋的配合止口结构，保证充气后胎唇与轮辋边缘紧密贴合，避免高速行驶时出现漏气或轮胎脱圈的问题。轮辋采用卷边钢制结构，边缘预留辐条连接的固定孔位，轮辋的宽度与直径参数匹配对应车型的轮胎扁平比，安装时需保证轮辋的径向跳动与端面跳动控制在合理公差范围内，避免行驶过程中出现车轮抖动的问题。

　　辐条组采用多根高强度钢丝辐条交叉排布的形式，每根辐条两端都带有连接端头，一端固定在轮辋的安装孔上，另一端固定在中心轮毂芯的法兰盘上，通过调整每根辐条的张紧度，可以校正轮辋的形位公差，保证车轮转动时的动平衡符合要求，这种辐条结构相比整体式轮毂具备更好的冲击缓冲能力，当车轮经过路面凸起或凹陷时，辐条可产生微小的弹性形变，吸收部分冲击能量，降低传递到悬挂系统与车身的振动幅度。中心轮毂芯集成了轴承安装位、制动部件连接位与半轴连接位，建模时还原了轴承安装孔的公差配合面，可适配对应尺寸的圆锥滚子轴承，保证车轮转动时的同轴度，轮毂外侧的星形锁紧件是该款车轮的标志性结构，既起到固定轮毂装饰盖、锁紧辐条中心端的作用，也具备品牌标识的装饰功能，中心的定位孔与半轴的轴头配合，保证车轮与传动半轴的同轴度，安装时通过中心大螺母锁紧，可传递大扭矩的驱动力，适配大马力车型的动力输出需求。

　　从设计思路来看，该车轮的建模过程优先还原了老式辐条车轮的装配逻辑，先确定轮辋的基准直径与宽度，再根据辐条的排布角度确定每根辐条的长度与固定点位，交叉排布的辐条可形成稳定的三角形支撑结构，在承受垂直载荷、纵向驱动力与横向转向力时，不同方向的辐条分别承担拉力作用，避免单一部件受力过大出现断裂问题。安装边界方面，该车轮的中心孔距、辐条外廓尺寸、轮辋偏距都严格匹配对应车型的悬挂安装位，安装后不会与刹车鼓、转向节、翼子板等周边部件产生运动干涉，轮胎充气后的外廓直径也符合整车的离地间隙设计要求，转向时轮胎不会蹭到轮拱内衬。在实际维修与复刻场景中，该三维模型可直接用于辐条长度测算、轮辋加工定位、锁紧机构的配件开模，能大幅降低老车修复时的配件测绘成本，也可用于定制改装车轮毂的结构验证，在建模时可直接调整辐条数量、轮辋宽度、中心孔尺寸等参数，快速适配不同车型的安装需求。
