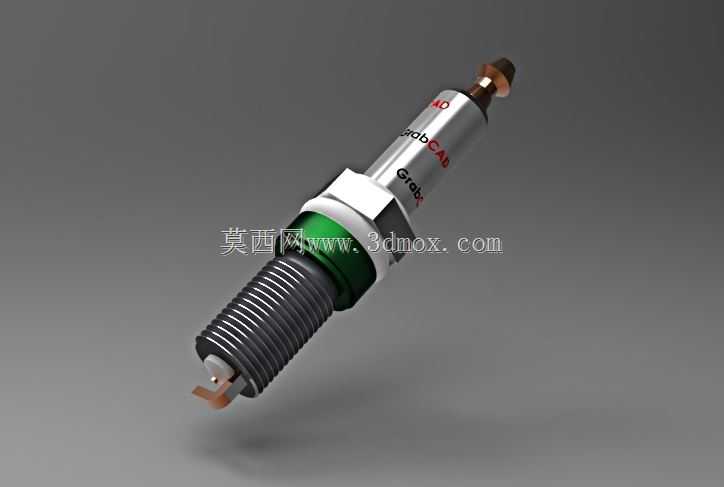

汽车发动机点火系统火花塞结构展示

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、冷启动性能与排放表现的核心执行部件，其结构设计需要同时兼顾高压绝缘、高温密封、导热散热与电极耐烧蚀多重工程需求，任何一处结构参数的偏差都可能导致点火失效、电极烧蚀、漏气漏油甚至缸盖损坏的故障。从实际装车场景来看，这类火花塞主要适配小排量自然吸气乘用车汽油机，也可通用在同螺纹规格的通用汽油机、小型发电机组、园林机械动力头上，安装位置位于发动机缸盖的燃烧室顶部，接线端连接高压点火线圈，电极端直接伸入燃烧室内部，在压缩行程上止点前的预设点火提前角位置释放高压电弧，点燃气缸内被压缩的油气混合气，推动活塞下行完成做功行程。

　　从结构设计逻辑来看，这款火花塞采用了经典的单侧极接地结构，整体沿中心轴线对称分布，最上端的金属接线端子采用卡扣式结构，可直接与点火线圈的高压输出端过盈配合，避免发动机运转过程中的振动导致接线松脱、高压漏电；接线端子下方是高温陶瓷绝缘段，这部分采用95%以上氧化铝含量的刚玉陶瓷烧结成型，表面做了釉面处理，既可以耐受上万伏高压的绝缘需求，避免高压电沿陶瓷表面爬电击穿，也能快速将中心电极传导的热量向外散发，避免陶瓷体因局部过热开裂。陶瓷体与金属壳体之间采用铜粉填充的密封结构，在装配压装后可以承受燃烧室内最高10MPa以上的爆发压力，完全杜绝燃烧室的高温高压燃气从安装缝隙泄漏的问题。

　　中间的六角金属壳体是安装受力的核心部位，采用冷挤压工艺成型，六角对边尺寸符合通用火花塞扳手的标准规格，现场装配时可以用标准套筒直接施加扭矩，不会出现打滑、棱角崩裂的问题；壳体下方的螺纹段采用公制M14×1.25的标准火花塞螺纹，这是目前乘用车汽油机应用最广泛的安装规格，螺纹有效长度匹配12mm厚度的铝制缸盖安装面，安装时按照25-30N·m的标准扭矩拧紧即可，既可以保证密封垫圈完全压合密封，也不会因为扭矩过大导致螺纹滑牙、陶瓷体受力断裂。壳体最下端的折弯侧电极采用镍基合金材质，与中心电极的放电间隙控制在0.8-1.1mm的标准区间，这个间隙值既可以保证低速低电压下的点火可靠性，也能适配高转速下的点火能量需求，不会出现高速断火的问题。

　　中心电极的端头采用铜芯包覆镍合金的结构，内部铜芯的导热系数远高于镍基合金，可以快速将电极端头的燃烧热量传导到陶瓷体、再通过金属壳体传递到缸盖散热，避免电极温度过高产生早燃、炽热点火的故障；电极端头的细小铜头设计可以降低点火所需的击穿电压，减轻点火线圈的负载，同时也能让电弧更集中，提升混合气的点燃效率，减少冷启动时的失火率。壳体与螺纹之间的密封垫圈采用多层叠压的铜包钢结构，拧紧后会产生塑性变形，完全填充缸盖安装面与火花塞壳体之间的微观间隙，既保证燃气密封，也能起到辅助导热的作用，让火花塞的工作温度稳定在500-700℃的自清洁温度区间，既不会因为温度过低导致积碳附着在电极上漏电，也不会因为温度过高导致电极过早烧蚀。

　　在三维建模过程中，这类零件的建模需要重点关注几个装配边界的尺寸公差：首先是螺纹段的有效长度，必须严格匹配缸盖的安装孔深度，过长会导致电极伸入燃烧室过多，碰撞活塞顶部引发顶气门、顶活塞的严重机械故障，过短则会导致电极凹在安装孔内，点火电弧无法有效接触混合气，引发点火不良、动力下降的问题；其次是六角壳体与陶瓷体的同轴度，必须控制在0.1mm以内，否则安装拧紧时会导致陶瓷体受侧向力开裂，引发高压漏电；另外侧电极的折弯角度与位置也需要严格对齐中心电极，保证放电间隙均匀，避免出现偏弧、间隙不一致的问题，影响各缸点火的一致性。

　　从实际选型匹配的角度来看，这款火花塞的热值属于中等热值区间，适配压缩比在9.5-10.5之间的自然吸气发动机，既可以满足日常市区低速行驶的散热需求，也能承受连续高转速行驶的热负荷，不会出现过热或者积碳的问题；绝缘段的伞棱结构设计增加了表面爬电距离，在空气湿度较大的环境下也能避免高压沿表面漏电，提升潮湿环境下的点火可靠性。整个零件的所有结构都没有冗余设计，每一处尺寸、每一种材质选择都是围绕点火可靠性、使用寿命、安装通用性这几个核心工程目标展开，完全符合量产装车零部件的设计规范，没有为了外观效果添加任何不具备实际功能的装饰结构。
