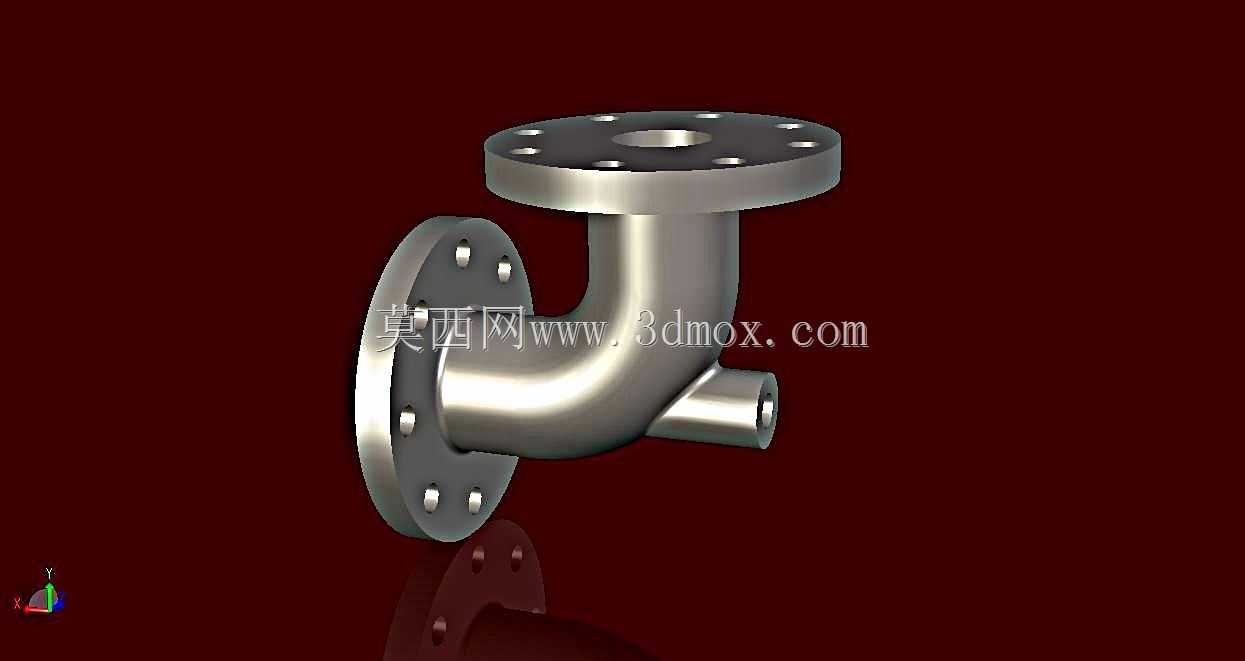

带侧通接口法兰式90度弯管蒸汽管路构件

　　在工业蒸汽输送系统的管路布局中，受车间空间排布、设备接口朝向、管路走向转折等实际工况限制，直段管道往往无法完成全路径的连通需求，这类带侧通接口的法兰式90度弯管构件，就是为解决垂直转向同时兼顾支路取汽需求而设计的管路连接件，在化工生产车间的蒸汽供热管网、食品加工线的蒸汽灭菌管路、制药装备的蒸汽输送系统、印染设备的蒸汽供给回路中都有大量应用。不同于普通等径90度弯头，该构件在弯管的弧段外侧额外设置了一个小口径外伸接口，可直接连接压力表、温度传感器等检测元件，也可作为小流量支路的取汽口，无需在相邻直段管路上额外开孔焊接支管台，减少了管路现场焊接的工作量，同时降低了多焊缝带来的蒸汽泄漏风险。从结构设计逻辑来看，

　　两个主连接端均采用标准凸面法兰结构，法兰端面的螺栓孔沿圆周均布，可与同压力等级的管道法兰、设备接口法兰通过螺栓副实现刚性密封连接，法兰密封面的凸台结构可适配缠绕式垫片或金属包覆垫片，满足饱和蒸汽、过热蒸汽输送工况下的密封要求，避免高温高压下的垫片失效泄漏。弯管主体的转弯半径经过流体阻力优化，既没有采用过小转弯半径导致的蒸汽流动阻力陡增、管路压损过大问题，也没有采用过大转弯半径造成的安装空间占用过多问题，弧段的壁厚按照对应压力等级的管道规范做了等强度补强，转弯处的内壁做了圆弧过渡处理，减少蒸汽携带的冷凝水对管壁的冲蚀，延长管路构件的使用寿命。侧通接口采用外圆柱面结构，可通过卡套连接、焊接或者外螺纹转换接头实现与检测元件、

　　支路管路的连接，接口位置设置在弯管弧段的外侧中下部，既避开了弯管处蒸汽流的紊流核心区，保证检测元件采集的压力、温度数据更贴近管路内蒸汽的真实参数，也不会对主路蒸汽的流动造成额外干扰。从安装边界来看，两个主法兰的端面分别朝向相互垂直的两个方向，安装时可根据现场管路的走向调整弯管的周向角度，将侧通接口调整到便于人员操作、读取检测数据的朝向，无需额外加装转向接头；法兰端的螺栓孔间距、法兰外径、密封面尺寸均匹配对应公称通径的管路标准，可直接替换同参数的普通90度弯头，不需要对相邻管路做额外改造。在实际管路系统运行中，这类带侧通的弯管构件往往布置在靠近用汽设备的入口端、管路立管与水平管的转折处，既完成管路的90度转向，

　　又能就近安装检测元件实时监测蒸汽参数，省去了单独安装检测支管的空间与材料成本，同时减少了管路的潜在泄漏点。建模过程中，法兰端面的水线结构、螺栓孔的位置度、弯管的内外径同轴度、侧通接口与主体的连接过渡圆角都做了精准还原，可直接用于管路系统的装配干涉检查、管路应力仿真分析、预制加工的下料参考，帮助设计人员在方案阶段就验证管路布局的合理性，避免现场安装时出现构件与周边设备、桥架、其他管线的碰撞问题。弯管的内壁流道做了连续顺滑处理，没有突兀的台阶或者棱角，可减少蒸汽流动过程中的局部阻力，降低管路的压损，提升蒸汽输送的效率，同时减少冷凝水在管壁局部滞留造成的水锤风险。
