带安装底座的塑胶水罐注塑模具结构

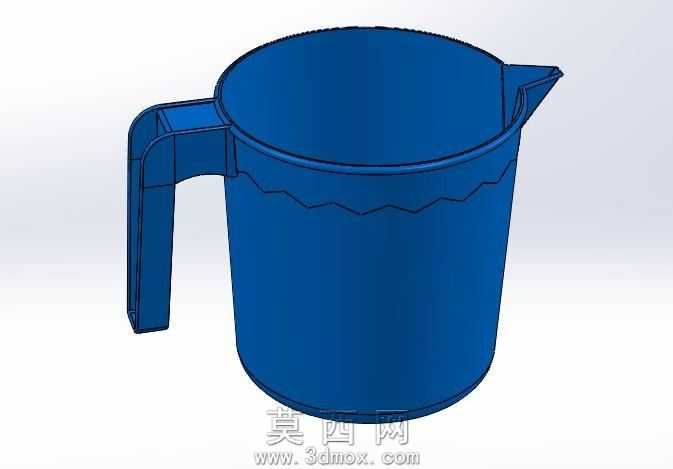

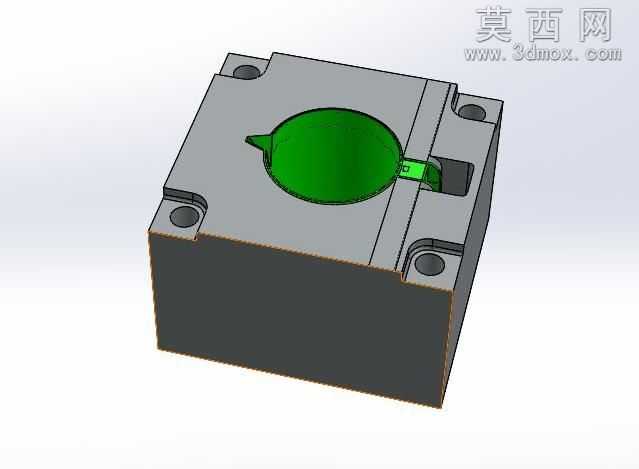

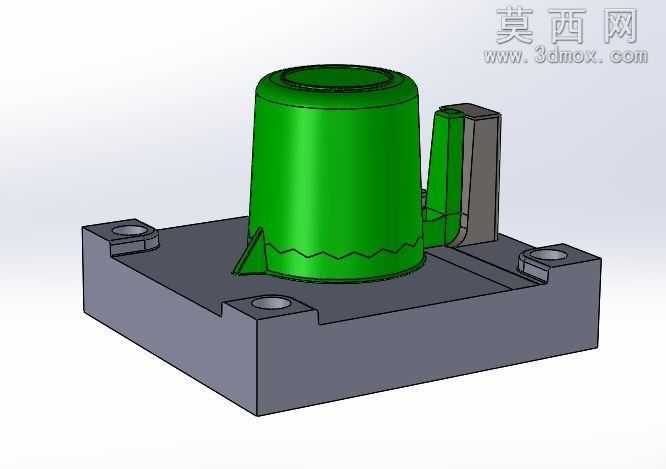

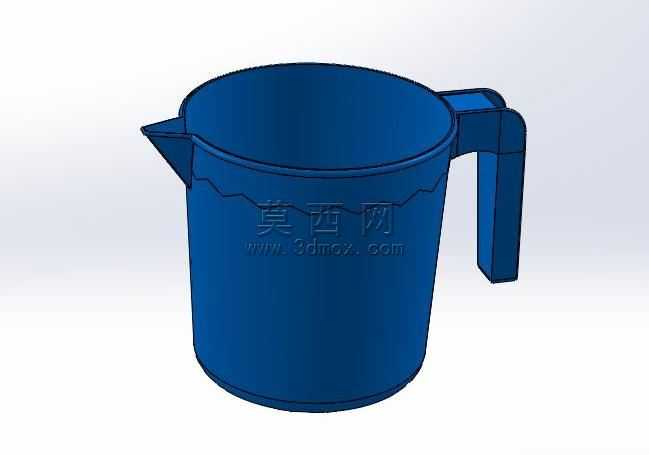

该三维模型围绕带侧边支撑结构的塑胶水罐注塑成型需求完成建模设计，整体结构分为成型型腔部分与安装固定底座两大模块，建模过程中严格遵循注塑模具的设计规范，对各部件的装配公差、配合间隙做了精准的参数化设定。模型中绿色主体为水罐的成型型腔对应塑件结构，曲面过渡顺滑，罐口边缘做了加厚封边处理，罐身底部设计有锯齿状的咬合定位结构，侧边的斜向支撑肋与相邻的灰色滑块抽芯结构精准配合，能够在开模过程中完成侧向倒扣结构的顺利脱模，避免塑件成型后出现粘模、拉伤的问题。底部的灰色安装底座为模架的固定部分，四个角位设计了带沉孔的安装柱，可通过螺栓将整套模具固定在注塑机的工作台上，底座表面的平面度做了严格的参数约束，保证上下模合模时的贴合精度，减少飞边、披锋等成型缺陷的产生。材质渲染方面，对成型塑件部分赋予了半通透的绿色塑料材质，模拟PP或PE类食品级塑胶的视觉质感，对模架金属部分赋予了磨砂灰的钢材材质，还原模具钢的哑光金属质感，滑块与底座的配合面做了轻微的高光处理，突出金属加工面的平整特性。设计思路上优先考虑了注塑生产的脱模便利性与成型稳定性，将侧向抽芯结构的行程做了冗余设计，保证不同收缩率的塑胶原料都能顺利完成脱模，同时在底座上预留了冷却水道的安装空位，可根据实际生产需求接入温控系统，调控模具温度以提升塑件成型质量，减少成型周期内的冷却等待时间，整套模型的各部件均可独立拆分编辑，能够直接用于模具加工的图纸导出、生产工艺编排以及注塑成型的模拟验证。
