带圆形型腔的标准注塑塑料模具结构

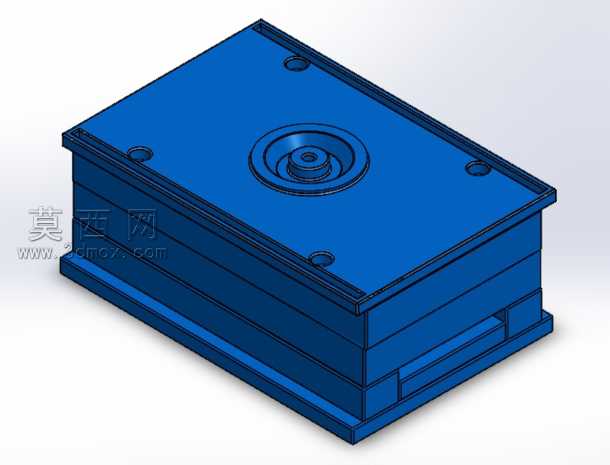

本套塑料模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具的通用设计规范，先从模架基础结构入手，依次完成定模座板、定模板、动模板、动模座板的层级结构搭建，各板件之间的定位孔、连接孔位置完全匹配标准模架的尺寸公差要求，保证后续装配环节不会出现干涉错位问题。模型核心成型区域为上模板中心的圆形阶梯式型腔结构，该型腔采用多段同轴回转体结构设计，从外到内依次设置了封胶面、成型面、排气槽预留位，每段结构的拔模斜度都按照塑料件成型的脱模需求做了对应设置，避免成型后塑件出现粘模、拉伤的问题。模型外观渲染采用工业蓝作为主体材质颜色，金属板件的边缘做了倒角钝化处理，还原真实模具钢材经过铣削加工后的质感，板件之间的分型面位置做了清晰的结构区分，能够直观看到合模后各部件的贴合状态。模具侧部设置了标准的锁模槽结构，用于注塑生产过程中配合注塑机的锁模机构完成模具固定，四个角位的导柱导套安装孔位同轴度公差控制在合理范围内，保证动定模开合过程中的运动精度。整套模型的结构设计兼顾了成型功能与加工工艺性，所有非成型面的结构都做了简化处理，既保证模型能够清晰展示模具的核心工作原理，也避免了冗余结构干扰对模具核心结构的观察，各部件之间的装配关系完全符合实际注塑模具的装配逻辑，能够直观展现塑料模具从合模、注射、保压到开模顶出的完整工作流程对应的结构基础。
