航空发动机装配多工位机械臂输送工作站

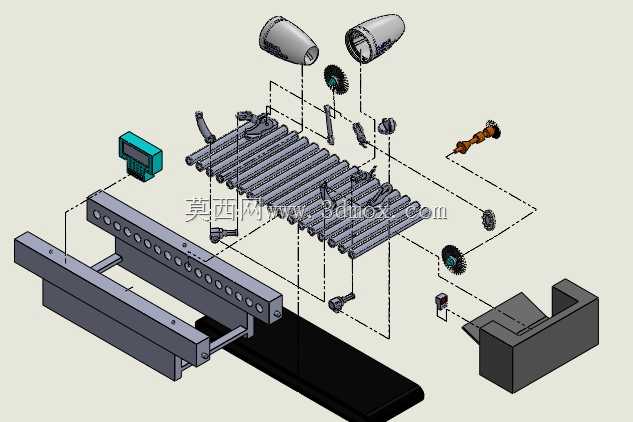

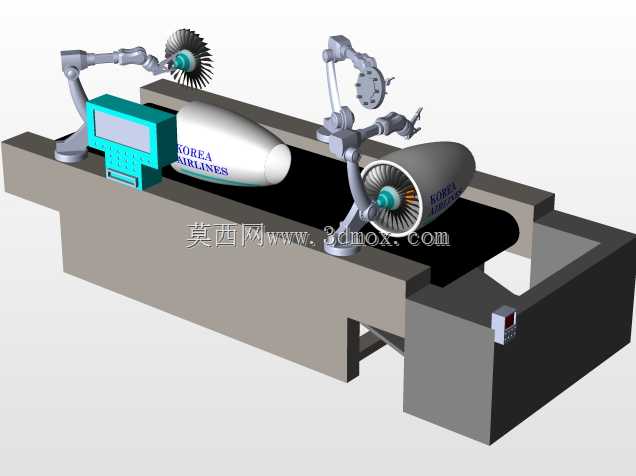

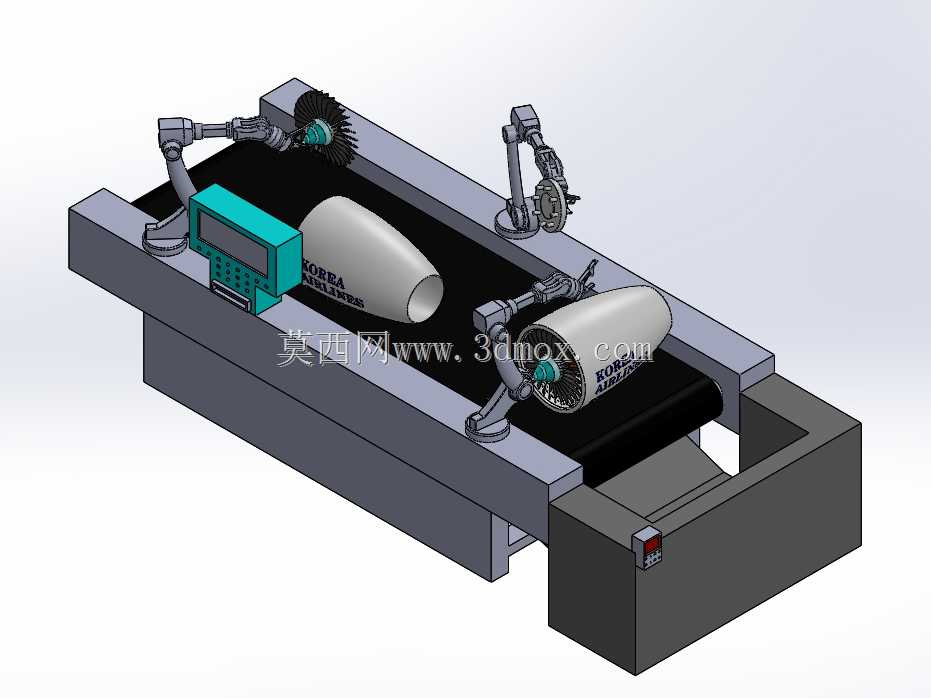

　　这套三维建模的工作站主要面向航空制造领域的发动机部装、总装工序场景，适配中小推力涡扇、涡桨发动机的预装、部件对接、附件安装等作业环节，替代传统人工吊装+固定台架的作业模式，解决传统装配过程中工件转运定位精度差、多工序衔接等待时间长、作业人员劳动强度大的痛点。整套设备的布局以皮带式输送线作为工件流转载体，线体两侧对称布置三台多关节机械臂，线体进料端集成带按键与显示屏的操作控制终端，出料端设置工件到位检测传感单元，可实现发动机壳体从上线、多工位同步作业到下线的全流程衔接。从功能特性来看，线体上的工装托架可根据不同型号发动机的壳体外形做适配调整，托架表面包覆防滑缓冲材质，避免工件转运过程中出现磕碰划伤；三台机械臂分别承担不同工序作业：

　　靠近进料端的机械臂适配风扇叶片安装、边缘修磨类工装，中间位置的机械臂可搭载附件安装、管路预紧类执行器，靠近出料端的机械臂负责外观检测、标识喷涂类作业，各机械臂的作业半径经过精准核算，作业范围完全覆盖线体上的工件装夹区域，相邻机械臂的运动包络线预留150mm以上的安全间隙，避免作业过程中出现运动干涉。设计过程中优先考虑了作业空间的利用率，整套工作站的整体安装边界控制在长6.2m、宽2.8m、高2.4m范围内，可直接适配现有航空装配车间的标准柱距布局，不需要对厂房基础做额外改造；线体的支撑框架采用型钢焊接结构，经过时效处理消除焊接应力，长期重载运行下形变量控制在0.2mm/m以内，保证输送过程的平稳性。

　　机械臂的底座采用膨胀螺栓与地面基础固定，安装面的平面度公差要求控制在0.1mm以内，保证机械臂重复定位精度满足装配作业要求。控制终端的操作界面朝向线体进料侧的操作人员站位，操作高度设置为1.1m，符合人体工程学要求，操作人员可在上下料位置直接完成工位参数设置、作业程序调用、急停操作等动作。线体出料端的检测单元采用漫反射式传感元件，可实时识别工件到位状态，触发机械臂的作业程序启动，同时联动线体的驱动电机实现精准停位，停位精度控制在±0.5mm以内，满足机械臂作业的定位要求。在细节设计上，机械臂的末端执行器采用快换接口设计，可根据不同装配工序的需求快速更换夹爪、拧紧轴、打磨头等工具，换型时间控制在5分钟以内，

　　适配多型号小批量的航空发动机生产需求；线体的皮带采用耐油、耐切割的工业专用材质，可承受装配过程中滴落的润滑油、切削液侵蚀，同时避免工装托架长期摩擦造成的皮带过早磨损；线体两侧设置有可拆卸的防护挡板，防止作业过程中 small 零件、工具掉落至线体内部造成卡滞，挡板采用透明亚克力材质，不影响操作人员观察线体运行状态。整套设备的动力管线全部采用拖链内置布置，沿输送线框架与机械臂底座走行，避免管线外露造成的作业干涉与安全隐患，拖链的弯曲半径满足电缆、气管的最小弯曲要求，长期往复运动下不会出现管线折损。从实际应用的角度出发，这套工作站可直接对接上游的零部件配送线与下游的发动机测试工位，形成完整的装配作业流水线，单条线体可将单台发动机的预装作业周期缩短30%以上，同时减少60%的人工吊装作业量，降低作业过程中的安全风险。建模过程中对所有运动部件的行程都做了极限位置校核，确认机械臂在全行程运动过程中不会与线体框架、托架、相邻机械臂发生碰撞，各连接部位的螺栓规格、安装位置都按照实际装配要求做了还原，可直接作为设备加工制造、现场安装调试的参考依据，也可用于航空制造车间的产线布局仿真、作业流程模拟，帮助工艺人员提前预判产线运行过程中可能存在的瓶颈问题，优化作业工序排布。
