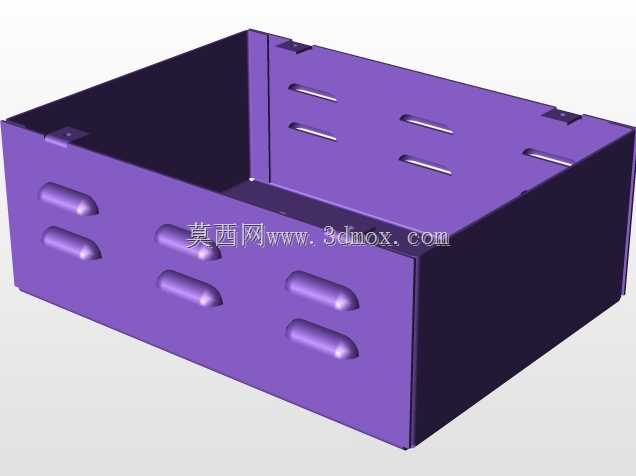

传感器配套钣金安装盒结构设计

　　这款钣金壳体是为工业类传感器配套设计的安装承载结构，在工业现场的传感器布设场景中，这类壳体承担着核心的防护与定位作用——不管是生产线工位的检测传感器、设备运行状态的监测传感器，还是户外工况下的传感采集单元，都需要依托这类金属壳体完成内部元件的封装、安装位置的固定，同时隔绝现场的粉尘、切削液飞溅、轻微外力磕碰对内部传感元件的损伤。从结构设计逻辑来看，整个壳体采用单块钣金折弯成型的工艺思路，减少了拼接焊缝带来的形变风险，也能降低批量生产时的加工工序成本，盒体的敞口设计方便内部传感电路板、接线端子的装配，后期维护时无需完全拆解壳体就能完成元件更换。壳体侧壁设计的多组长条形冲压凸包，并非装饰性结构，

　　一方面是通过冲压加强筋的原理提升薄壁钣金的结构刚度，避免薄钢板在受力时出现凹陷变形，另一方面这些凸包的位置刚好对应内部电路板的安装卡位，装配时可以直接将电路板卡入凸包形成的定位槽内，减少额外的固定螺丝用量，提升装配效率。侧壁上的长条开槽是为接线预留的走线路径，开槽的边缘做了翻边处理，避免穿线时锋利的钣金切口刮伤线缆绝缘层，同时翻边结构也能进一步强化开槽位置的结构强度，防止开槽处受外力出现撕裂。在安装边界的考量上，壳体的折弯边预留了对应的安装孔位，可以直接通过螺栓固定在设备机架、生产线支架或者专用的安装立板上，盒体的内部净空尺寸刚好匹配常规工业传感器的电路板尺寸，不会出现内部空间冗余过大导致元件晃动，或是空间不足无法装配的问题。

　　壳体的边角处做了小圆弧过渡处理，既避免了钣金锐边对装配人员造成划伤，也能减少应力集中，降低钣金折弯时出现开裂的概率。从实际使用场景出发，这类钣金壳体不需要做额外的厚重加固，因为传感器本身的重量较轻，1mm左右厚度的冷轧钢板折弯后完全可以满足承载需求，同时钢板材质具备良好的电磁屏蔽效果，能减少工业现场的电磁干扰对传感器信号传输稳定性的影响。设计时特意将所有的冲压特征都放在了折弯工序之前完成，避免折弯后冲压操作带来的壳体形变，各个折弯边的公差控制在常规钣金加工的允许范围内，保证批量生产时壳体的拼接缝隙均匀，装配后不会出现翘边、错位的问题。盒体的侧壁凸包高度经过精确计算，既能够起到定位电路板的作用，

　　又不会因为凸包过高导致壳体整体尺寸超出安装空间的限制，在紧凑的设备安装空间内，这类尺寸控制直接决定了传感器组件能否顺利装入预设的安装位。另外，壳体的表面没有设计多余的突出结构，保证安装后不会和周边的设备部件产生运动干涉，不管是安装在往复运动的设备部件上，还是固定在静止的机架上，都能保持稳定的安装状态。在接线开槽的位置，后期可以配套对应的橡胶护线套，进一步提升线缆固定的稳定性和防护等级，满足不同工况下的使用需求。整个结构没有采用复杂的曲面设计，所有特征都适配常规的钣金冲压、折弯加工工艺，不需要特殊的定制刀具就能完成批量加工，能有效控制生产制造成本，同时结构的可靠性经过实际工况验证，能够适应多数工业现场的使用环境，为内部的传感元件提供稳定的防护与承载支撑。
