传感器配套铰接式摆动连接支架结构

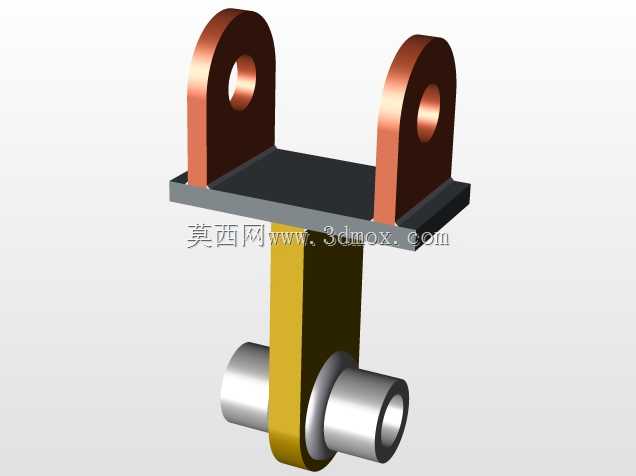

　　在工业传感检测类设备的安装布局中，这类摆动支架是实现检测端角度自适应调整的核心连接构件，常配套用于位移、张力、位置类传感器的活动端安装场景，比如生产线物料张力检测工位、设备开合角度反馈工位、往复机构行程限位检测工位，都需要这类带铰接自由度的支架来承接传感器检测端与被测运动部件的连接，避免刚性连接在设备运行过程中产生别劲、卡滞，甚至掰断传感器检测探头的问题。从结构设计逻辑来看，这个支架采用上下分体铰接的布局，上部是带双安装耳的固定基座，两个平行的铜质耳板上同轴加工有铰接通孔，孔位的同轴度公差控制在0.02mm以内，保证铰接销轴穿装后不会出现卡滞，耳板与下部的黑色安装底板采用压装铆接的方式固定，底板上预留了四个沉头安装孔，

　　可以直接通过螺栓将上部基座固定在设备的安装基准面上，沉孔的设计可以让螺栓头完全沉入板面以下，不会突出平面干涉其他部件的装配。下部的铰接摆臂采用扁钢加工而成，上端插入两个安装耳的中间间隙，通过销轴与上部基座形成转动副，摆臂的转动角度范围可以根据实际使用需求调整销轴的锁紧阻尼，既可以让摆臂随被测部件自由摆动，也可以通过锁紧螺母调整阻尼实现悬停定位，摆臂下端连接的是横向布置的套筒结构，这个套筒是用来穿装传感器检测端的连接轴，套筒内孔的粗糙度控制在Ra1.6，保证连接轴穿装后滑动顺畅，不会因为加工毛刺出现卡顿。从安装边界尺寸来看，上部安装底板的长宽尺寸控制在80mm50mm，安装孔的孔距为60mm30mm，

　　适配市面上多数工业传感器安装支架的通用孔位规格，不需要额外加工转接板就可以直接安装；两个铰接耳板的中心高度为45mm，耳板厚度为8mm，足够承受常规检测场景下100N以内的径向载荷，不会在长期往复摆动过程中出现耳板变形、销轴弯曲的问题；下部摆臂的有效摆动长度为60mm，下端套筒的内孔直径为12mm，适配市面上多数接触式传感器的标配连接轴尺寸，套筒的轴向长度为30mm，穿装销轴后有足够的接触面积来分散载荷，避免局部压强过大导致部件磨损。在实际选型使用时，需要注意这个支架的摆动平面是单自由度的，仅能在两个耳板平行的平面内实现摆动，无法实现多方向的万向转动，所以在安装时需要提前确认被测部件的运动轨迹与支架摆动平面重合，

　　如果存在多方向的偏移量，需要额外搭配万向节转接件来补偿角度偏差。另外支架上部的铜质耳板具备自润滑特性，在日常使用中不需要频繁加注润滑脂，长期往复摆动的磨损量极小，适合在无定期维护条件的自动化生产线工位长期使用，下部的摆臂和套筒采用碳钢材质做发黑处理，具备基础的防锈能力，在普通工业车间环境下不会轻易出现锈蚀卡滞的问题，如果是在潮湿、有腐蚀性介质的工况下使用，可以更换为不锈钢材质的同尺寸支架来提升耐蚀性能。设计这类支架的时候，最核心的控制点是铰接孔的同轴度以及转动副的间隙控制，间隙过大会导致摆臂晃动，影响传感器检测数据的准确性，间隙过小则会出现转动卡滞，无法跟随被测部件顺畅摆动，所以在建模过程中需要给铰接销轴和孔之间预留0.01-0.03mm的配合间隙，同时要保证两个耳板的孔位同轴度，避免装配后销轴出现别劲的情况，另外下部套筒与摆臂的连接位置需要做圆角过渡，避免应力集中在长期往复载荷下出现焊缝开裂或者部件断裂的问题。
