传感器用U型多孔金属安装支架

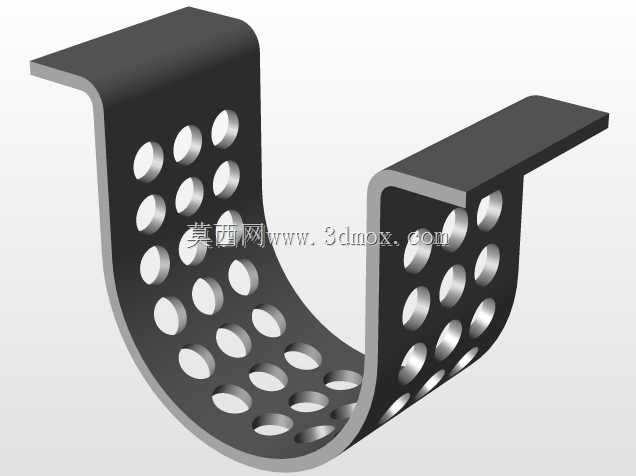

　　这款U型多孔金属构件，是工业传感器配套安装体系里的典型适配零件，日常在工业现场的传感器布设场景中出镜率极高。从实际使用场景来看，这类支架常被用在自动化生产线的工位检测点位、物流输送线的物料感应位置、机床设备的运行状态监测点，用来固定光电类、接近类、压力类等多种外置传感器，解决传感器在设备机架上的安装定位、角度调整、隔振缓冲的实际需求。

　　从功能特性上看，构件整体采用弯折成型的钣金结构，两侧翼板预留的密集通孔，一方面是为了适配不同规格传感器的安装孔距，不用额外在支架上二次钻孔就能快速完成传感器固定，另一方面密集的开孔也能在保证结构强度的前提下降低构件自重，同时减少金属构件对部分电磁类传感器的信号遮挡影响，弯折形成的U型腔体，既可以给传感器尾部的接线留出足够的走线空间，避免线缆被设备运动部件剐蹭磨损，也能在设备运行产生振动时，通过自身的结构形变吸收部分振动能量，降低振动传导到传感器本体的幅度，延长传感器的使用寿命。

　　在设计思路上，这款构件没有采用多余的加强筋或者复杂的拼接结构，完全依靠钣金弯折的工艺特性实现结构强度，两翼的安装边保持平直，能够紧密贴合设备机架的安装面，保证安装后的整体稳定性；孔位采用等距阵列排布，覆盖了市面上主流小型传感器的安装孔距范围，不管是M3、M4规格的安装螺丝都能找到对应的固定点位，同时孔位的排布避开了弯折应力集中区域，不会因为开孔导致弯折处出现结构断裂的风险。构件的弯折圆角经过优化，既不会因为圆角过小导致钣金弯折处出现裂纹，也不会因为圆角过大占用过多安装空间，两翼板的平行度公差控制在合理范围内，保证传感器安装后不会出现角度偏移，避免检测信号出现偏差。

　　从安装边界来看，两翼的平直安装边宽度足够，能够适配常规的压片固定、螺丝直接锁付两种常见安装方式，不管是在铝型材机架、钢板机罩还是设备的安装立板上，都能完成固定；构件整体的高度尺寸适配常见小型传感器的安装高度需求，不会出现支架过高导致传感器检测距离不足，或是支架过矮导致传感器被设备结构遮挡的问题。U型腔的内部宽度预留了足够的余量，除了容纳传感器本体之外，还能容纳接头、热缩管等接线防护部件，现场布线时可以直接将线缆顺着腔体排布，不用额外设置走线槽。

　　在实际工程应用中，这类支架往往不需要做额外的表面处理，采用常规的冷轧钢板弯折成型后做发黑处理即可，既能满足车间环境下的防锈需求，也不会因为表面涂层过厚影响安装精度。和定制化的专用传感器支架相比，这种通用型多孔U型支架的适配性更强，现场安装时可以根据实际需求调整传感器的伸出长度、安装角度，不用重新加工制作支架，能够大幅缩短现场设备改造、传感器加装的施工周期，在非标自动化设备的改造项目、老旧设备的传感器升级场景中，这类通用支架的使用量非常大。设计这类构件的时候，需要重点关注弯折处的应力释放、孔位的边距控制，避免安装螺丝的时候因为孔边距过小导致钣金出现变形，同时要保证两翼安装面的平面度，防止安装后出现支架歪斜，导致传感器检测方向偏离预设位置。
