工业重载脚轮支撑固定架结构设计

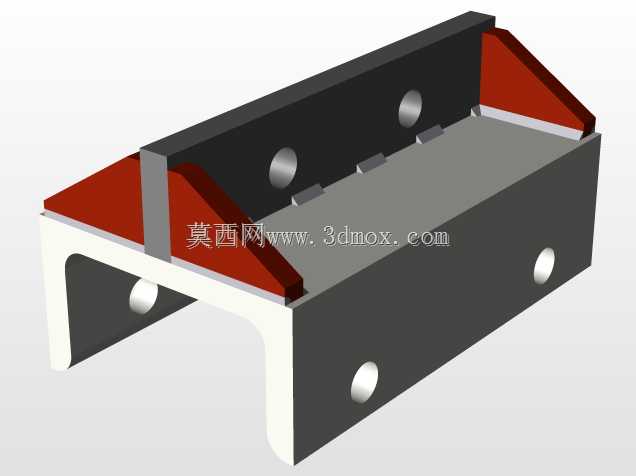

　　在车间物流转运设备、可移动工业操作台、重型工装货架的脚轮装配环节，支撑固定架是连接轮组与设备主体的核心受力构件，其结构合理性直接决定整套移动机构的负载上限与运行稳定性。这款脚轮架采用槽型主体搭配双侧三角加强筋的结构形式，主体采用折弯成型的槽型截面，相比平板式支架拥有更高的截面惯性矩，在同等材料厚度下可承受更大的垂直载荷与侧向冲击力，避免设备满载移动过程中支架出现弯折变形。

　　从实际装配场景来看，这类脚轮架主要适配4-8英寸规格的工业重载脚轮，安装时轮组的旋转支架通过架体底部的预留通孔完成铰接固定，架体背部的竖向安装面则通过螺栓与设备底梁、货架支脚或者操作台底部框架锁紧，两侧的三角加强筋刚好衔接竖向安装面与水平承载面，将轮组传递上来的垂直载荷分散到整个安装接触面，避免应力集中在螺栓孔位导致孔位撕裂或者架体开焊。架体上的安装孔均采用等直径通孔设计，适配常用的M10-M12规格连接螺栓，孔位间距按照通用工业脚轮的安装尺寸规范设置，可直接替换市面上同规格的标准脚轮支架，无需对设备主体安装位做二次改孔加工。

　　设计过程中优先考虑了受力传递路径的优化，槽型结构的两个侧边向下延伸形成半包围防护结构，一方面可以对脚轮的旋转部位形成侧向遮挡，避免车间内的金属切屑、杂物缠绕到轮组转轴部位造成卡滞，另一方面在设备受到侧向撞击时，侧边结构可以先承受部分冲击力，减少撞击载荷直接作用到轮组转轴导致的轮轴变形。两侧的三角加强筋采用等厚度板材与主体焊接为整体，筋板的斜边角度设置为45度，刚好让应力传递方向与筋板受力方向重合，最大化发挥筋板的抗形变能力，同时避免筋板边缘形成直角应力集中点，减少长期交变载荷下的疲劳开裂风险。

　　从安装边界来看，这款脚轮架的竖向安装面宽度适配常用的50-80mm规格的矩形设备支脚，安装时架体的槽型内腔可以直接卡在支脚端部，定位过程无需额外做对齐工装，螺栓穿入后即可快速完成锁紧，降低现场装配的对位难度。架体底部的轮组安装孔位预留了足够的旋转避让空间，脚轮在360度旋转过程中不会与架体侧边、加强筋产生运动干涉，即使搭配带刹车结构的脚轮，刹车拨杆的活动空间也完全满足操作需求，不会出现拨杆被架体挡住无法扳动的情况。

　　在实际工况适配性上，这款支架的结构设计兼顾了焊接加工与板材下料的工艺性，所有板材边缘均采用直边切割，无复杂曲面造型，普通激光切割设备即可完成所有板件的下料，折弯工序仅需两次直角折弯即可成型主体结构，加强筋与主体的焊接焊缝均为直线段，便于自动化焊接设备作业，批量生产时的加工效率更高，质量稳定性也更容易控制。架体表面预留的喷涂装夹位可适配常规的喷塑、镀锌等表面处理工艺，处理后的涂层可以覆盖所有外露表面，适配车间多尘、潮湿的使用环境，延长构件的整体使用寿命。对于设备改造场景来说，这款支架的通用化孔位设计可以直接替换原有损坏的脚轮支架，不需要重新测量设计安装位，大幅缩短设备停机维护的时间。
