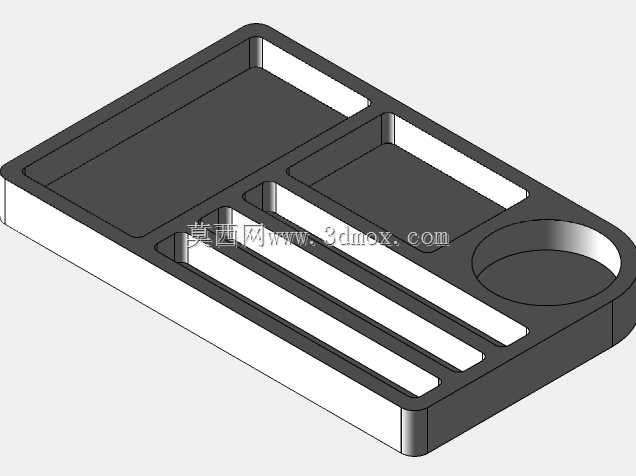

多分区CNC桌面工具收纳托盘结构设计

　　在数控加工车间的日常操作场景里，操作工的工位桌面往往零散堆放着笔、便签、小型测量工具、加工参数单据、常用耗材等零散物件，取用不便的同时，还容易因工件挪动、冷却液飞溅造成物件污损或遗失，这款多分区收纳托盘正是针对这类工位整理痛点设计的桌面置物结构。从结构设计逻辑来看，整体采用一体化2.5D铣削成型思路，没有额外的拼接装配结构，所有槽位直接在整块坯料上加工成型，既减少了装配公差带来的晃动问题，也能避免拼接缝隙残留切屑、油污，日常清理只需直接擦拭表面即可，适配加工车间多油污、多切屑的使用环境。托盘的外形边界做了小圆角过渡处理，没有尖锐棱角，放置在桌面时不会剐蹭操作人员的手臂，也不会刮花桌面涂层，

　　整体外轮廓尺寸适配常规数控操作工位的桌面空余区域，不会占用操作面板、工件放置的核心空间，放置后不会干涉操作人员对机床面板的操作动作。功能分区上，托盘设置了多个不同规格的置物槽：大尺寸矩形深槽可放置便签本、小型计算器、加工工艺单等扁平类物件，槽深设计刚好让物件露出1/3高度，方便单手抽取；三个平行的窄长槽专门适配常用的记号笔、划线笔、深度尺等细长型工具，槽宽做了适配性设计，笔类放入后不会倾倒，取用的时候单指即可勾出；侧边的圆形浅槽可放置小型磁吸表座、螺丝盒、橡皮擦这类圆形小物件，避免圆形物件在桌面滚动掉落；剩余的中等尺寸矩形槽可放置小型锉刀、边角刷、寻边器这类常用小型工装工具，所有槽位的边缘都做了0.5mm的倒角处理，

　　取放物件时不会被锐边割手，也不会刮花工具的表面涂层。设计过程中充分考虑了CNC加工的工艺可行性，所有槽位的内角都采用了与常用铣刀直径匹配的圆角，不需要额外做电火花清角工序，一次装夹即可完成所有面的加工，加工效率高，适合小批量快速生产，坯料可选用车间常见的铝板、电木板、亚克力板等边角料制作，不需要额外采购特殊规格材料，能充分利用加工余料降低制作成本。托盘的底部做了0.2mm的浅槽纹理处理，放置在光滑的机床操作桌面上时能增加摩擦力，不会因为手臂触碰、机床振动出现滑移错位，不需要额外粘贴防滑胶垫，减少了胶垫老化脱胶残留的清理问题。实际使用场景中，这款托盘除了数控加工工位，也可放置在钳工台、质检台、设计工位的桌面上，

　　用来整理不同类型的零散小物件，让工位保持整洁，减少找工具的时间损耗，间接提升作业效率。槽位的深度设计经过实际验证，既不会因为槽太浅导致物件在机床振动时掉出，也不会因为槽太深导致小件沉在槽底难以取出，每个槽位之间的隔断厚度经过强度校核，日常放置物件、挪动托盘时不会出现隔断断裂变形的问题，整体结构耐用性强，能适应车间复杂的使用环境。
