四组双联电源插座安装面板结构设计

　　在民用电气改造、小型DIY电控装置搭建的场景里，多联插座的安装面板是很容易被忽略但直接影响装配规整度的部件，尤其是需要同时布置多组双联插座的场合，通用成品面板往往难以匹配自定义的安装间距需求，这也是这类非标插座面板存在的实际应用价值。这款四组双联插座盖，核心用途是为上下两排、每排四个的双联插座模块提供统一的安装承载与外观遮盖结构，适配需要集中布置多路电源输出的小型控制装置，比如自制的桌面供电集线座、小型节日灯饰控制箱、多设备供电分线盒这类场景，能够把零散的插座模块整合为一个整体，避免单模块安装出现的错位、缝隙不均、固定强度不足的问题。从功能特性来看，这款面板采用平板式基体设计，整体为矩形薄片状结构，

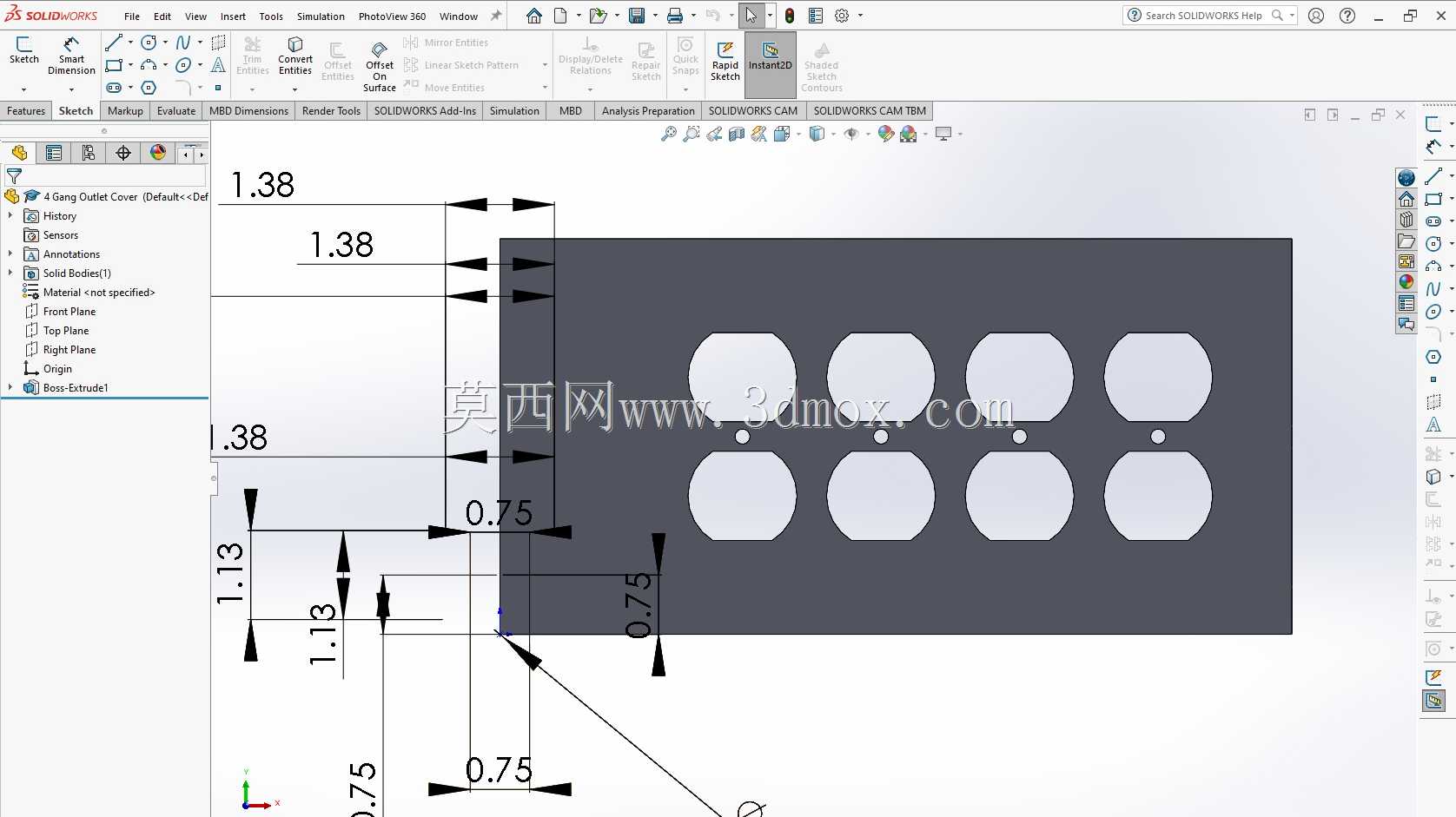

　　上面开设八组与双联插座外形匹配的安装孔位，孔位按照两排四列的矩阵形式排布，每个孔位的轮廓完全匹配对应插座模块的卡接外形，能够让插座模块从面板背面嵌入后，正面露出操作面，同时面板背面预留的限位结构可以卡住插座模块的侧边，防止模块在插拔插头时出现松动或者向内凹陷的情况。设计思路上，这款面板优先保证孔位的排布规整性，所有孔位的横向、纵向间距保持统一，避免出现插座安装后歪斜、相邻插头干涉的问题；基体边缘预留足够的安装边距，既可以通过侧边的固定孔将整个面板安装在预埋底盒或者自制的控制箱体上，也能保证面板覆盖住安装基面的开孔边缘，遮盖施工时留下的不平整切口。从尺寸边界来看，面板的孔位横向间距控制在1.38个单位长度，纵向同列孔位的中心间距为1.

　　13个单位长度，最外侧孔位距离面板侧边的水平边距为0.75个单位长度，底部边距同样预留0.75个单位长度的安装空间，面板上靠近每个插座孔位的位置预留了0.38个单位宽度的指示点位区域，可以用来粘贴回路标识或者电源状态指示标记，方便后续使用时区分不同插座的供电回路。实际装配过程中，这类面板需要重点关注孔位与插座模块的配合公差，如果孔位尺寸偏大，插座嵌入后会出现晃动，插拔插头时容易连带模块一起向内移位；如果孔位尺寸偏小，插座模块无法顺利卡入，强行压入还可能导致塑料基体出现开裂。另外面板的整体厚度需要匹配插座模块的卡接深度，太薄的话卡接结构的咬合量不足，长期使用后容易出现模块松脱；太厚的话会导致插座模块的正面操作面低于面板表面，

　　插头插入时无法完全到位，出现接触不良的隐患。在非标准电控装置的搭建中，这类定制化的插座面板不需要适配通用的86型或者118型底盒尺寸，可以根据实际的安装空间灵活调整整体长宽，比如在空间受限的桌面集线场景里，可以适当缩小边缘的安装边距，在保证结构强度的前提下压缩整体外形尺寸；如果是在户外临时供电的场景里，还可以在面板边缘增加防水胶条的安装槽，配合防水罩实现户外使用的防护要求。需要注意的是，这类自行设计的插座面板在用于强电回路时，必须保证面板材料具备足够的绝缘性能，优先选用阻燃级的绝缘塑料进行加工，同时所有孔位的边缘不能有毛刺或者锐边，防止穿线或者安装插座时刮伤导线绝缘层，留下用电安全隐患。另外孔位的排布需要提前考虑插头的外形尺寸，尤其是大体积的电源适配器插头，要保证相邻插座之间的间距足够容纳适配器的体积，避免出现一个插头占用多个插座位置的情况，这款面板的孔位间距设置，已经考虑到常规两扁插、三扁插的插拔空间，普通规格的插头插入后不会和相邻插座的插头产生干涉，能够保证八个插座位都可以正常使用。面板的固定方式可以根据安装场景选择，比如在薄板材上安装时，可以采用面板背面加卡扣的方式，直接卡在安装板的开孔上，不需要额外打螺丝，装配效率更高；如果是在需要经常拆卸检修的场合，可以在面板的四个角预留沉头螺丝孔，用螺丝将面板固定在底盒上，拆卸时只需要拧下螺丝就可以打开面板检修内部的接线。
