谷仓承重钢桁架支撑骨架结构设计

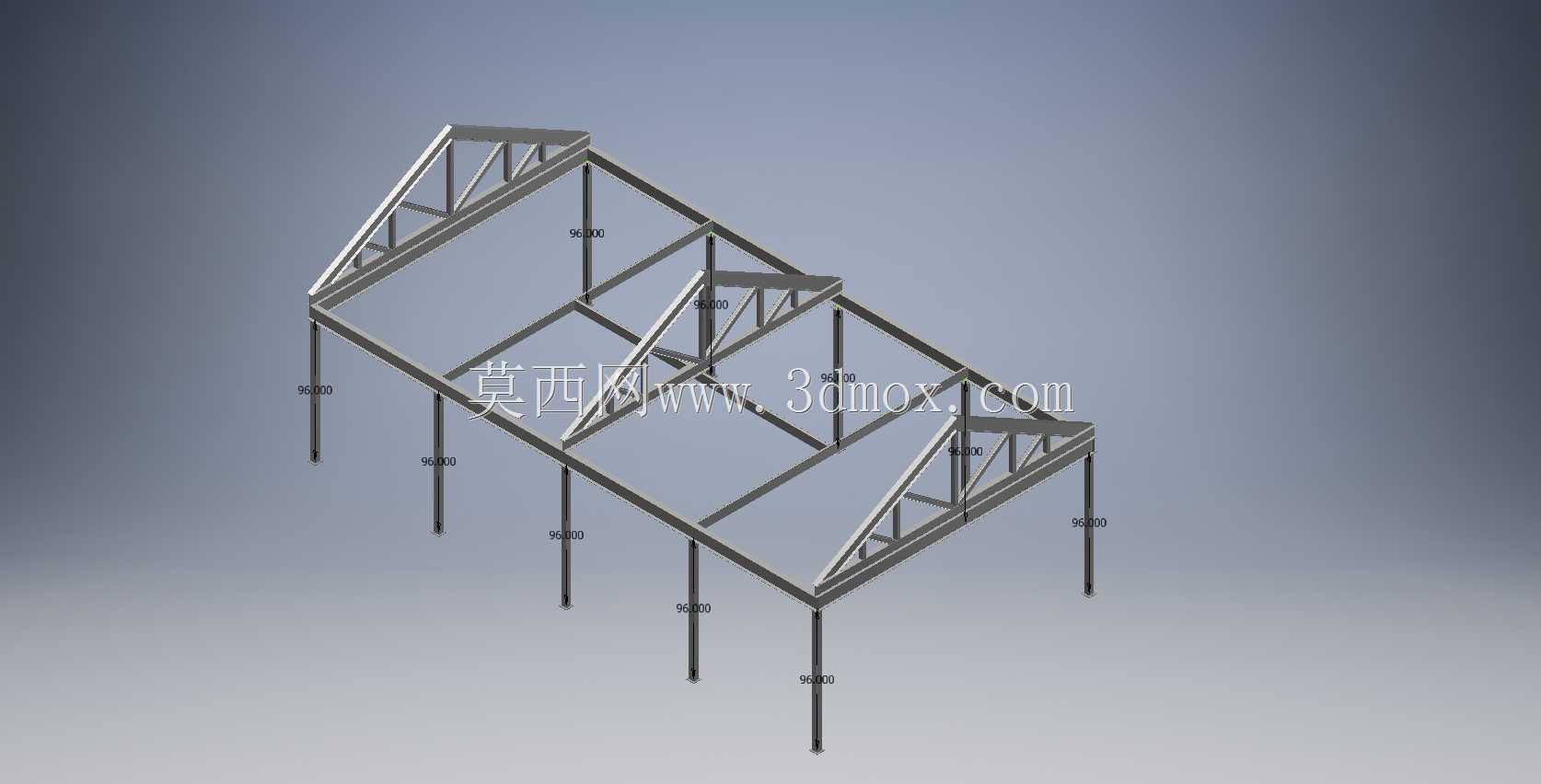

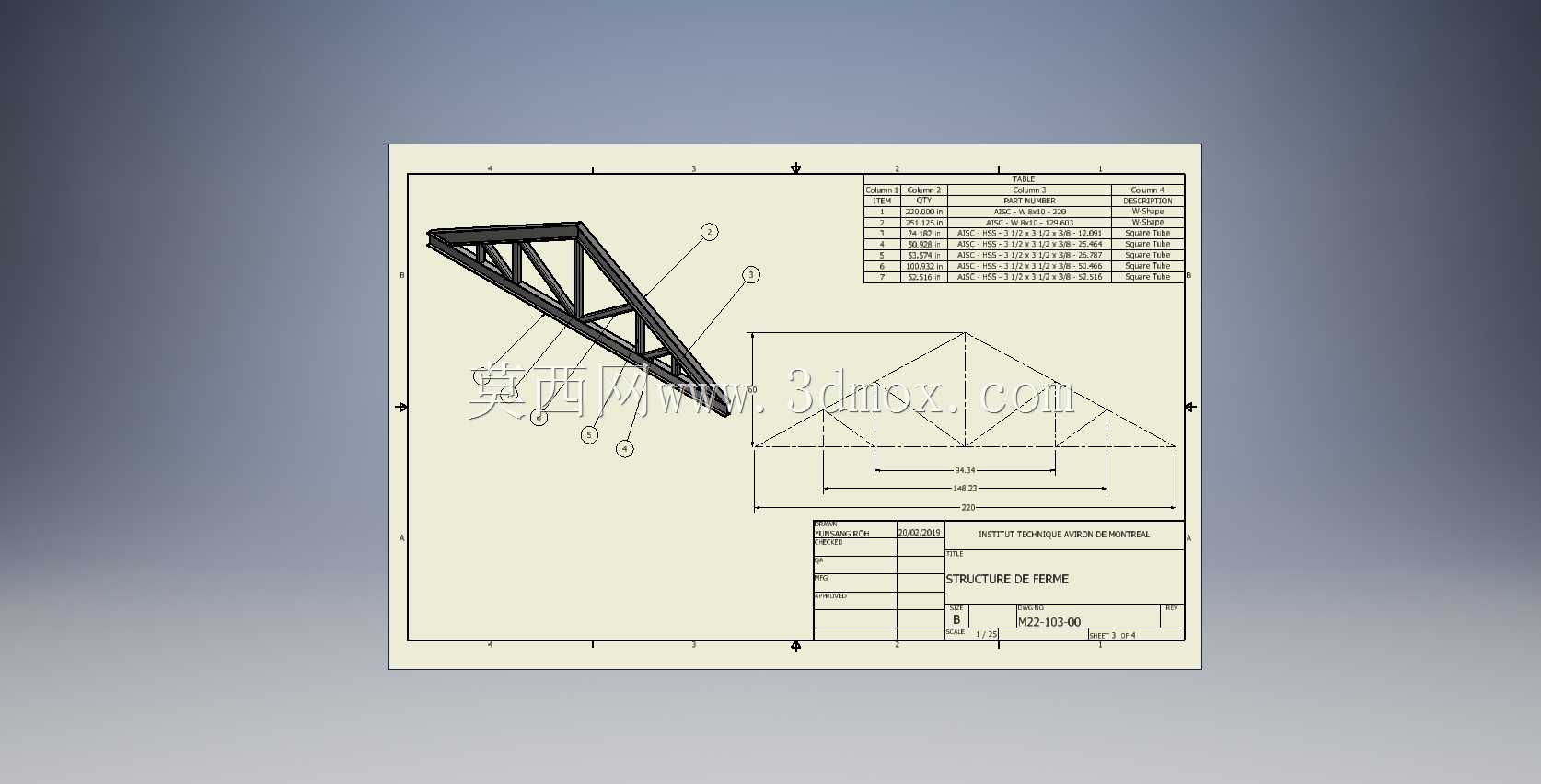

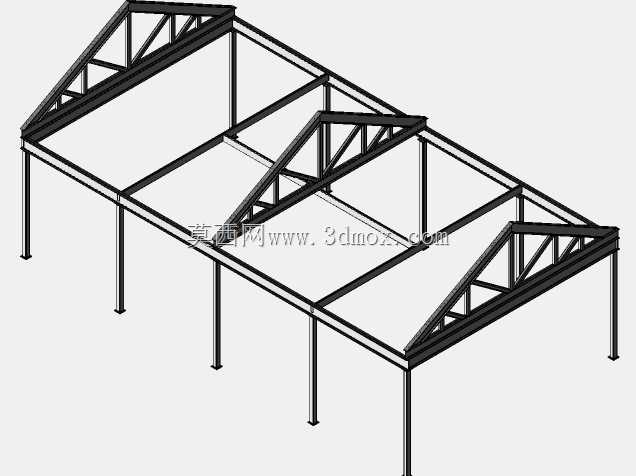

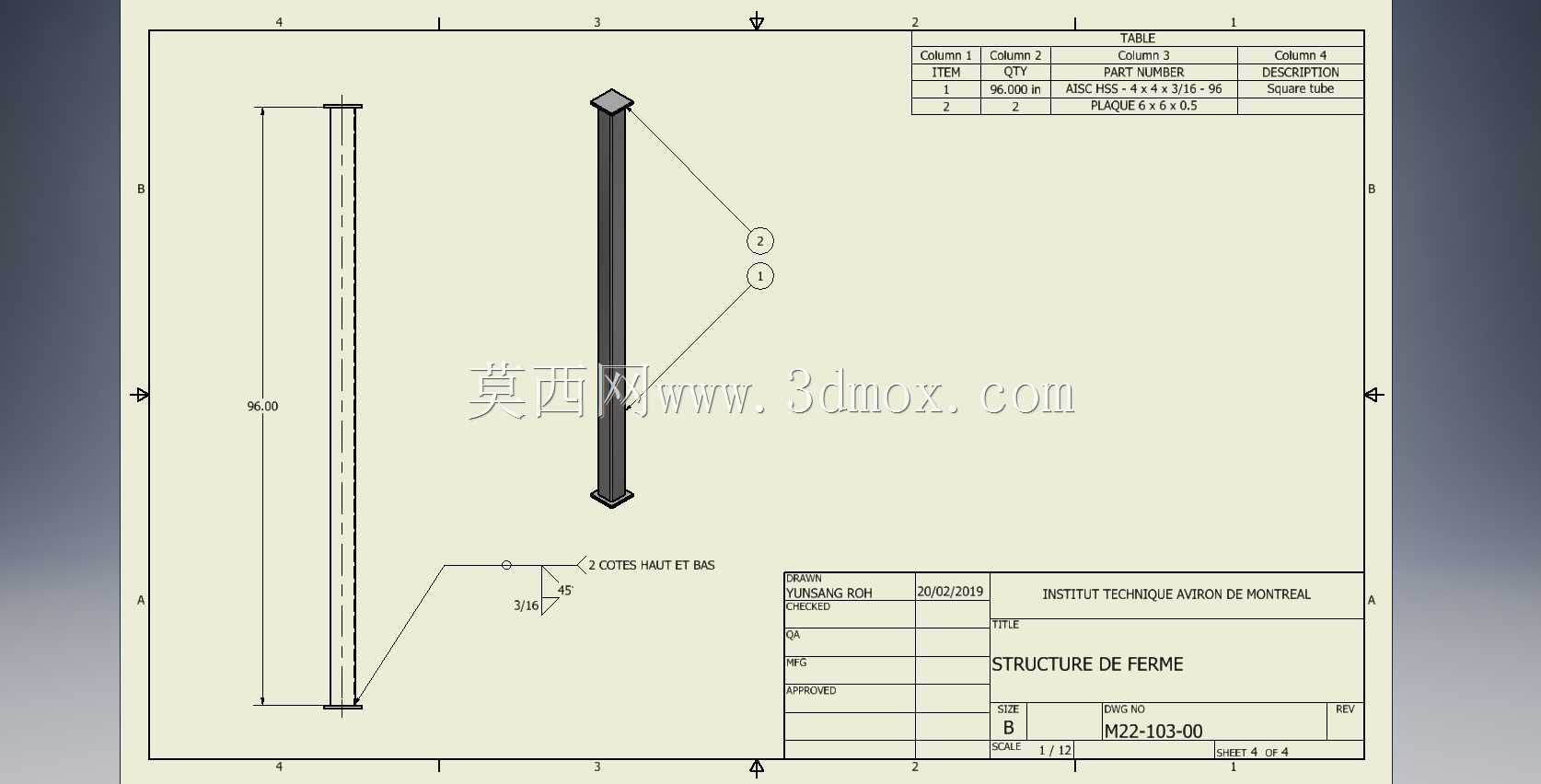

　　这套钢骨架结构主要服务于中小型农用谷仓的主体承重需求，在粮食仓储场景中，这类骨架需要同时应对屋面静载、粮食侧压力、风载以及季节性积雪带来的附加荷载，是整个仓储设施的受力核心。从实际使用角度出发，这类骨架的立柱采用等截面H型钢设计，柱脚通过预埋锚栓与混凝土地基刚性连接，单根立柱的轴向承重冗余量按照1.8倍额定荷载设计，避免粮食堆载过高引发的柱体失稳问题。屋面部分采用三角形桁架结构，桁架的腹杆采用不等边角钢焊接成型，上弦杆按照屋面坡度设置，匹配彩钢瓦屋面的安装倾角，下弦杆保持水平，可直接作为仓内吊顶或者附属管线的挂载基础。

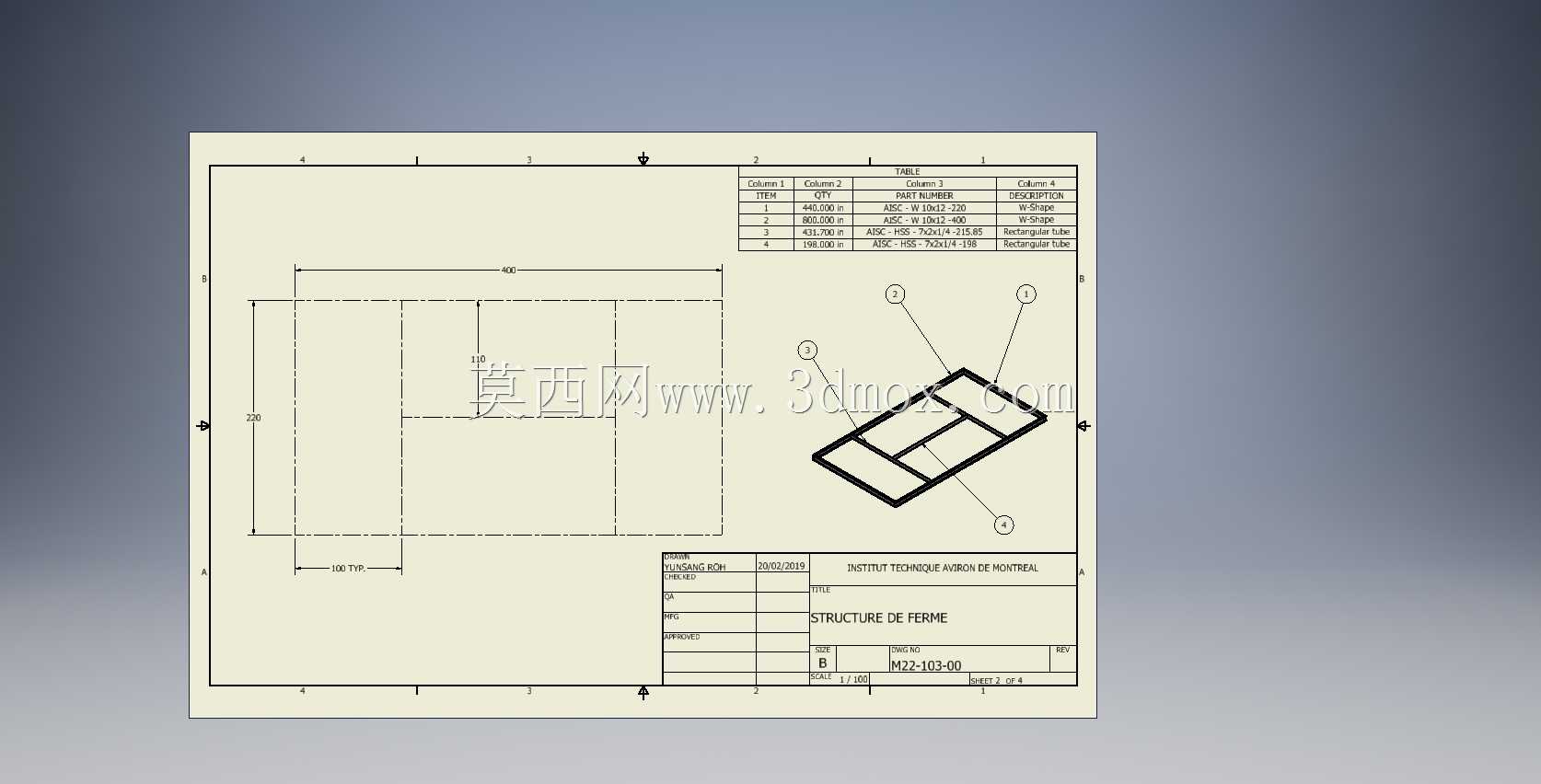

　　设计过程中优先考虑了现场拼装的便捷性，所有构件的连接节点均采用标准化螺栓连接设计，没有设置需要现场施焊的焊缝，普通施工人员借助常规扭矩扳手即可完成整架拼装，单跨骨架的拼装耗时可控制在4小时以内，大幅降低偏远农区的施工门槛。骨架的横向跨度按照常规谷仓的12米净空要求设置，纵向柱距为4米，可根据实际仓储容量需求沿纵向无限拓展拼接，单组骨架的安装边界预留了200mm的节点调节余量，可抵消地基施工带来的尺寸误差，避免构件无法对位安装的问题。

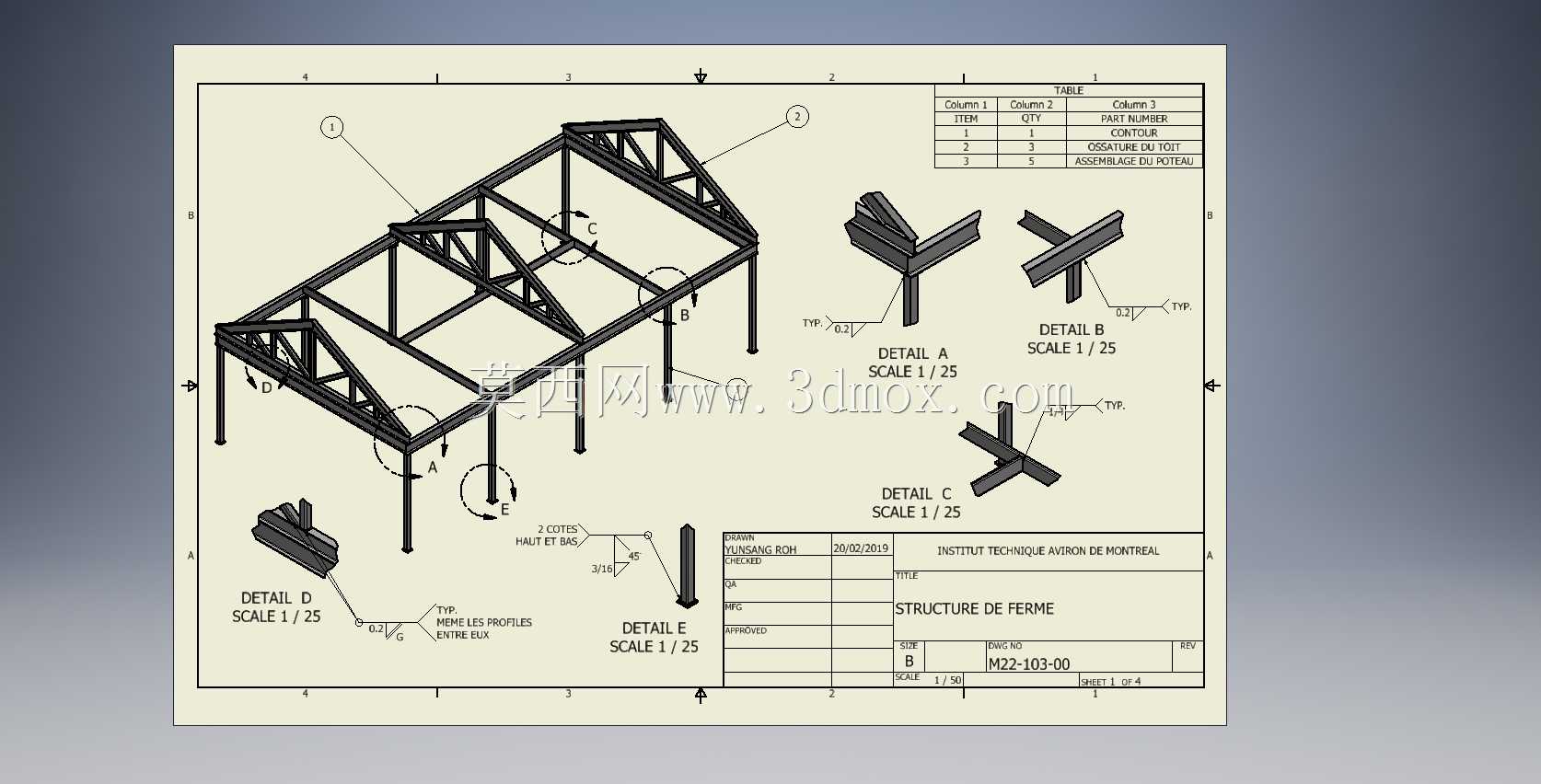

　　从受力特性来看，三角形桁架的受力传递路径非常清晰，屋面荷载通过檩条传递到桁架上弦节点，再通过腹杆将力分解到下弦两端的立柱位置，最终传递到地基，整个传力路径没有应力集中的突变节点，所有杆件均按照二力杆模型进行受力校核，长细比控制在150以内，避免杆件出现受压失稳的情况。立柱与桁架的连接节点采用加劲肋补强，节点板厚度比腹杆厚度大2mm，可承受桁架传递的竖向力与水平风载产生的弯矩，在10级风载的模拟工况下，整个骨架的顶端侧向位移量控制在柱高的1/400以内，不会出现明显的晃动影响仓体密封性能。

　　在实际应用中，这类骨架除了承担谷仓的主体承重功能外，还可适配小型农资仓库、乡村简易厂房、养殖棚舍的建设需求，只需调整屋面桁架的倾角与立柱高度，即可匹配不同场景的使用要求。比如用作养殖棚舍时，可在下弦杆位置挂载通风管道、照明线路以及饲喂设备的挂载轨道，无需额外设置附加支撑结构；用作简易厂房时，可在立柱侧面预留的螺栓孔位安装墙面檩条，适配彩钢夹芯板的墙面安装，满足保温隔热的使用需求。

　　设计时还充分考虑了钢结构的防腐需求，所有构件出厂前均做了抛丸除锈处理，表面喷涂两道环氧富锌底漆与一道面漆，可适应户外高湿度、高粉尘的仓储环境，正常使用场景下的防腐寿命可达15年以上，后期维护只需对局部漆面破损位置进行补涂即可，维护成本极低。骨架的所有杆件截面选型均采用市场常规流通的标准型材，无需定制特殊截面的钢材，在全国各地区的钢材市场均可直接采购到匹配的替换构件，即使后期使用中出现构件变形损坏，也可快速采购替换，不会影响仓储设施的正常使用。

　　从安装边界来看，整组骨架的最低点离地高度为6米，可满足大型粮食输送设备的进仓作业需求，桁架最高点的高度为8.2米，屋面坡度设置为1:3，这个坡度可保证冬季积雪顺利滑落，避免屋面积雪过厚增加额外荷载。相邻两组骨架之间通过纵向系杆连接，系杆采用圆钢管设计，可增强整个骨架体系的纵向稳定性，避免纵向风载作用下出现骨架倾覆的问题。在仓门位置的骨架做了局部加强处理，门柱采用双拼H型钢设计，可承受粮食堆载对仓门位置的侧压力，避免仓门位置出现变形导致开关不畅的问题。
