八轮重载轨道巡检行走底盘结构设计

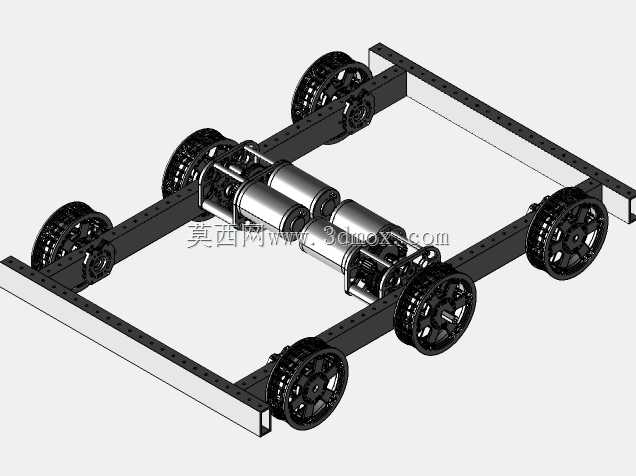

　　该行走底盘结构主要面向狭长封闭轨道场景的巡检作业需求，适配厂区管廊、轨道交通隧洞、仓储高架轨道等需要沿固定路径往复移动的作业场景，作为搭载检测传感器、采样模块、小型作业执行端的移动承载基体，替代人工进入高危、狭窄、长距离的轨道区域完成日常巡检、数据采集、隐患排查类工作。从结构布局来看，整体采用矩形框型承载主体，框架选用标准型材拼接成型，在保证整体结构刚度的前提下尽可能压缩自重，型材的选型充分考虑了搭载设备的总重量以及行走过程中的动载荷冲击，框架的上下平面预留了统一规格的安装孔位，可根据不同的作业需求灵活加装上层搭载平台、设备安装支架、防护外罩等附属结构，安装孔位的间距按照通用工业安装标准排布，

　　不需要二次打孔即可适配多数常规工业检测设备的固定需求。轮组部分采用八轮对称布局，沿框架长度方向两侧各布置四个行走轮，轮体采用带加强筋的工程塑料与金属嵌件复合结构，轮缘的型面完全匹配对应轨道的接触面轮廓，既保证行走过程中轮体与轨道的贴合度，避免脱轨风险，又能通过复合材质降低行走过程中的振动传递，减少振动对上层搭载的精密检测元件的测量精度影响。每侧的四个轮组中，中间位置的两个轮组连接传动输出端，前后两端的轮组作为从动导向轮，这种布局可以让驱动轮的正压力始终保持稳定，即使在轨道接缝、小幅坡度的路段也能保证足够的附着力，不会出现驱动打滑的情况。传动系统采用双驱动电机对称布置的方案，两台驱动电机平行安装在框架中部的空腔内，

　　通过齿轮减速结构将动力输出到两侧的驱动轮轴，双电机的布局可以实现差速控制，在曲线轨道段通过两侧轮速差顺利通过弯道，同时双电机冗余设计也提升了整体结构的可靠性，单台电机出现故障时另一台电机仍可提供足够动力让底盘驶回检修点位，不会出现滞留在轨道中间影响通行的问题。电机的安装座采用可调式结构，通过腰型孔可以调整电机的安装位置，方便张紧传动齿轮的啮合间隙，也便于后期维护时快速拆装更换电机组件。从安装边界来看，整体结构的宽度方向尺寸严格控制在轨道限界范围内，两侧轮组的外沿不超出框架的侧边轮廓，避免在狭窄轨道段与周边的管线、支架发生刮碰；高度方向上，轮组最低点到框架上平面的距离预留了足够的缓冲空间，即使搭载一定重量的设备后框架产生小幅形变，

　　也不会出现框架底部与轨道面摩擦的情况；长度方向的前后两端预留了防撞组件的安装位置，可加装接触式防撞条或者近距检测传感器，在遇到轨道上的障碍物时及时触发停机保护。在设计过程中，充分考虑了现场维护的便捷性，所有轮组都采用独立的模块化安装结构，单个轮组出现磨损或者故障时，只需要拆卸对应的固定螺栓即可完成更换，不需要拆解整个底盘框架；传动部分的齿轮组都预留了润滑注油点位，日常维护时不需要大范围拆解即可完成润滑保养；所有的电气走线都沿框架内侧的型材槽道布置，通过线卡固定，避免走线外露被轨道周边的构件剐蹭破损。该底盘的承载能力经过载荷校核，在额定载荷下框架的最大形变量控制在允许范围内，不会因为长期承载出现永久形变，轮组的轴承选用密封型结构，可适应多尘、潮湿的轨道作业环境，减少杂质进入轴承导致的卡滞问题。实际应用中，该底盘可根据不同的轨道规格更换对应型面的行走轮，不需要改动主体框架结构即可适配不同截面尺寸的轨道，拓展了整体结构的适用范围，框架中部的空腔除了安装驱动电机外，还可以预留空间安装供电电池、控制模块、通讯组件等电气元件，充分利用框架内部的闲置空间，压缩整体结构的外形尺寸。
