乐高EV3爪形抓取执行装置结构设计

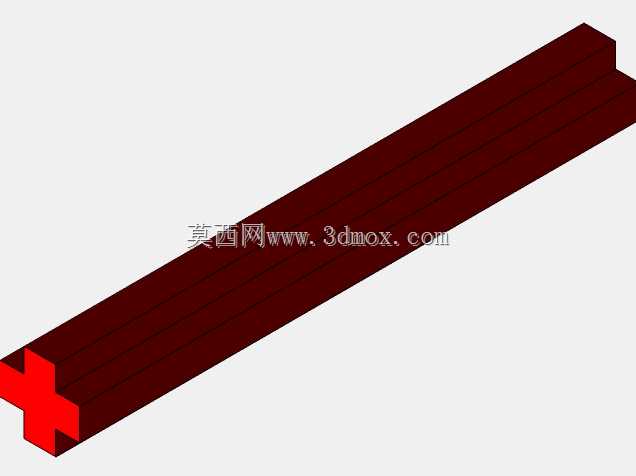

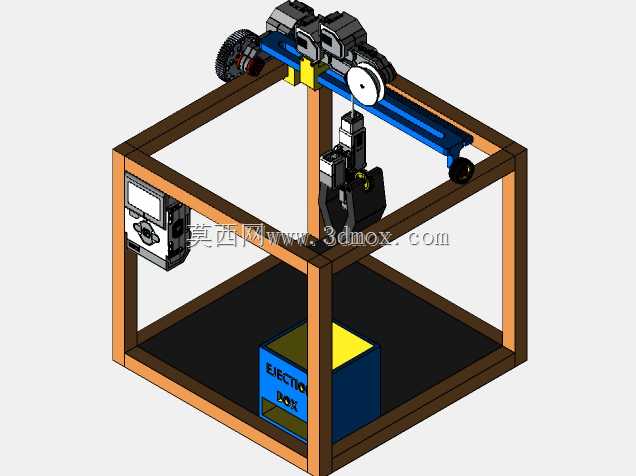

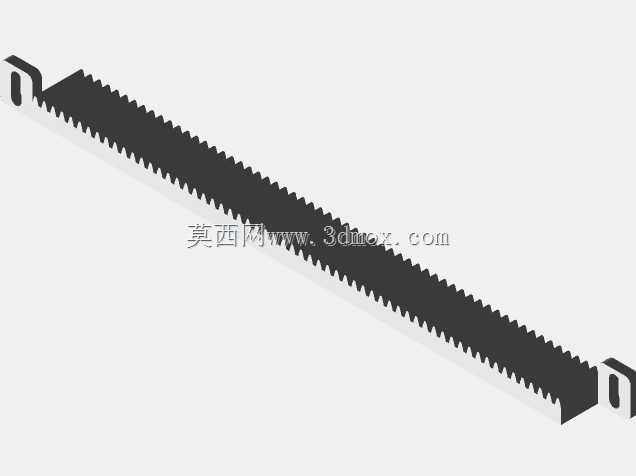

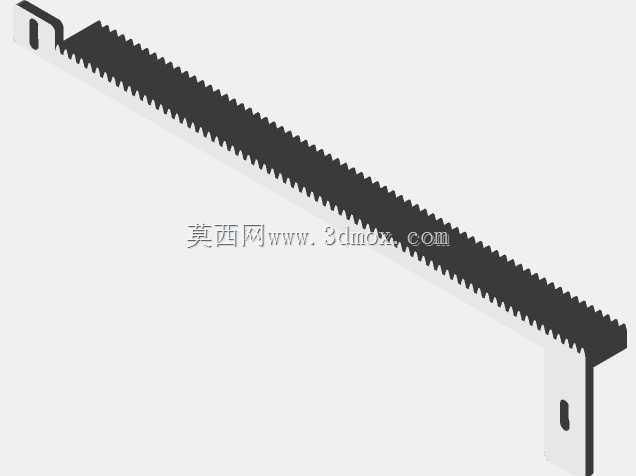

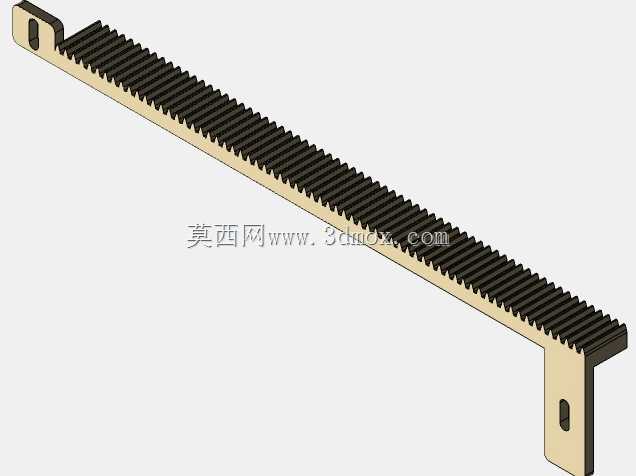

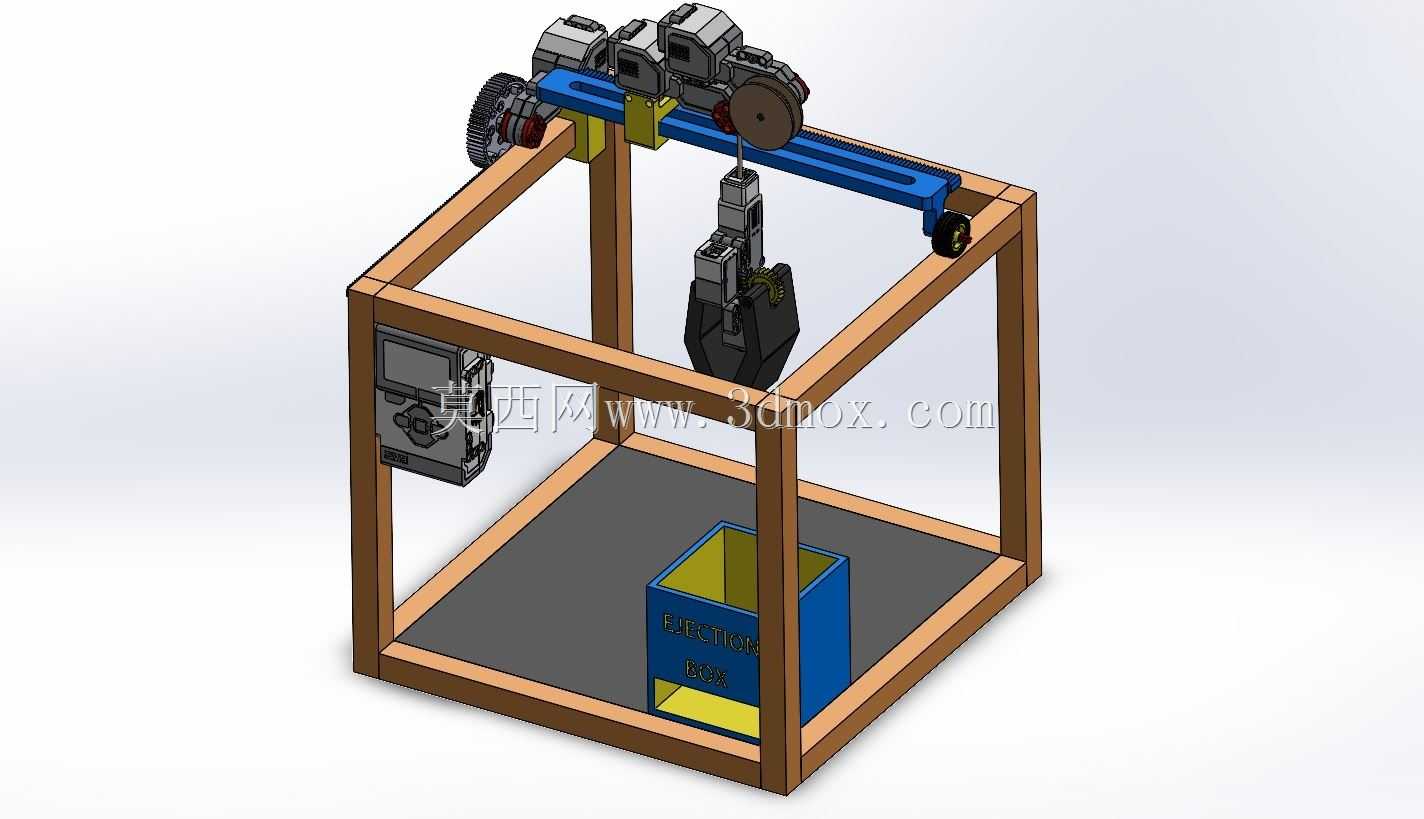

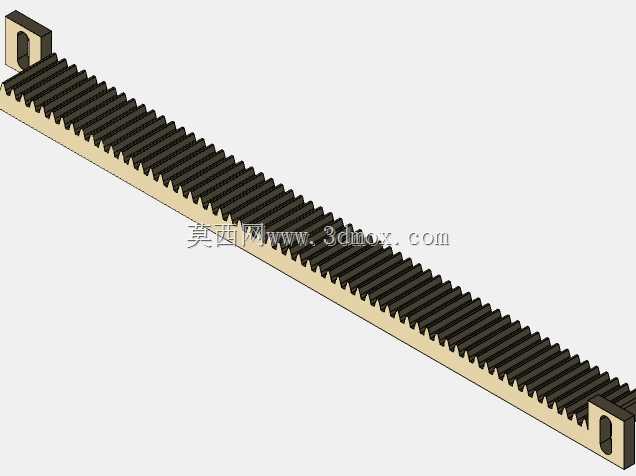

　　这套爪形执行装置的设计初衷，是面向创客教学场景下的小型物料分拣、定点搬运实训需求，依托乐高EV3控制体系搭建，兼顾了教学演示的直观性与实际执行动作的可靠性，可完成预设点位的小件物料拾取、转移、投放全流程动作，适合作为青少年机器人竞赛、机械结构入门教学的实操载体。从结构边界来看，整套装置的外框架采用1cm×1cm截面的钢梁搭建成立方体支撑结构，框架的长宽高尺寸控制在40cm×40cm×35cm区间内，安装时仅需保证底部支撑面水平，预留出前后左右各10cm的操作维护空间即可，无需额外的地基固定，可直接放置在常规实训工作台面上使用，对安装场地的适配性较强。横向布置的滑移轨道安装在框架顶部的横梁上，

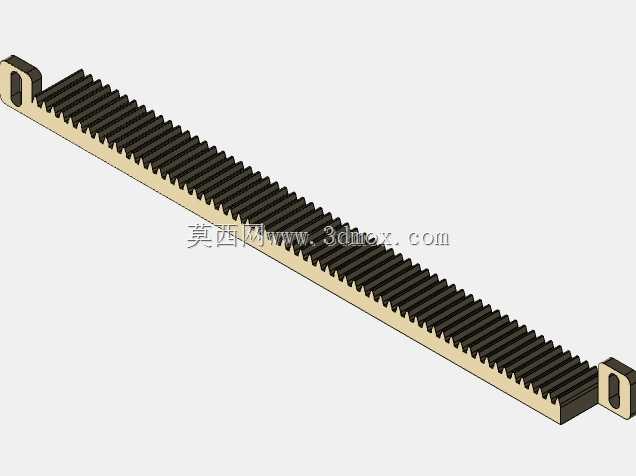

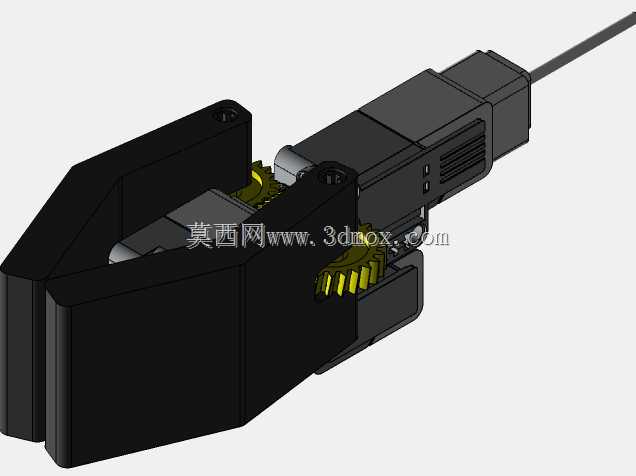

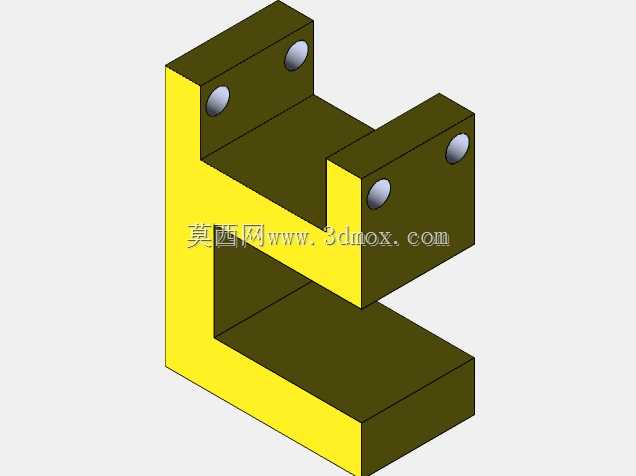

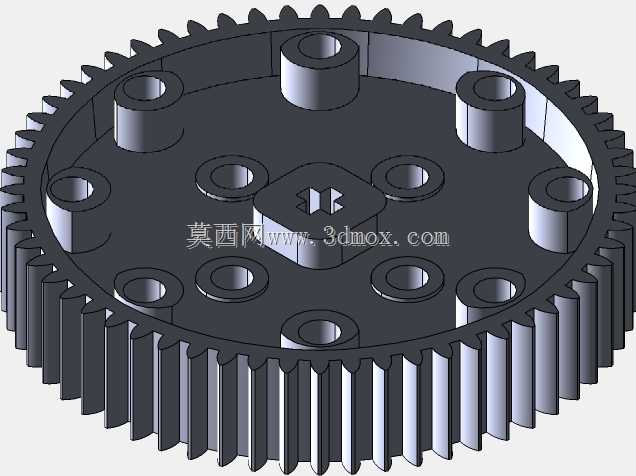

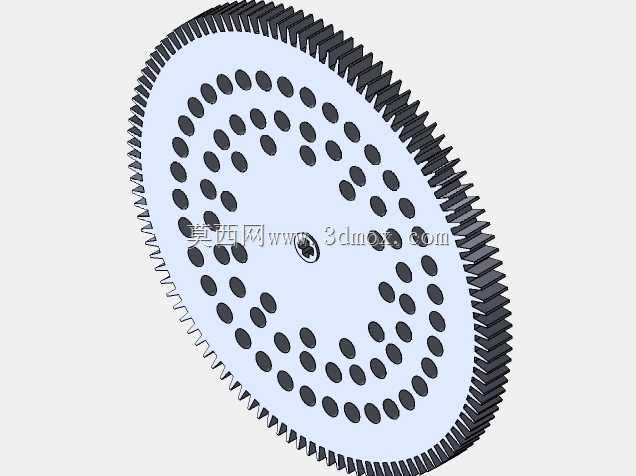

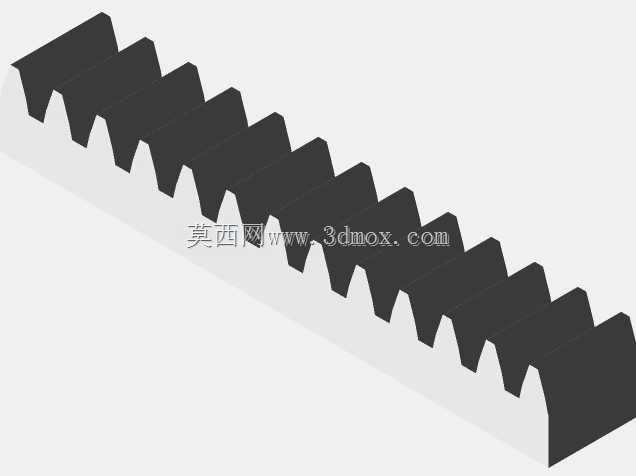

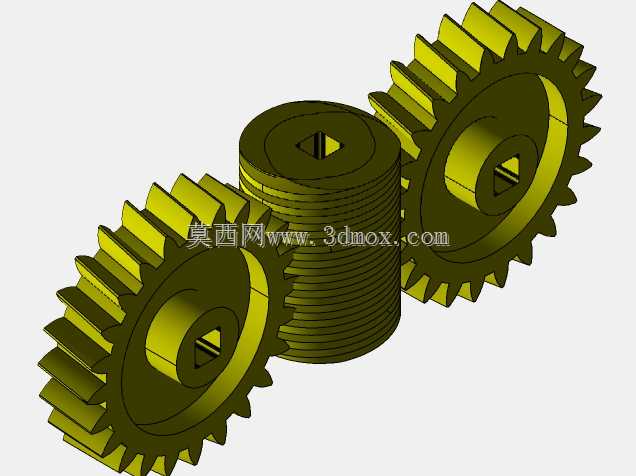

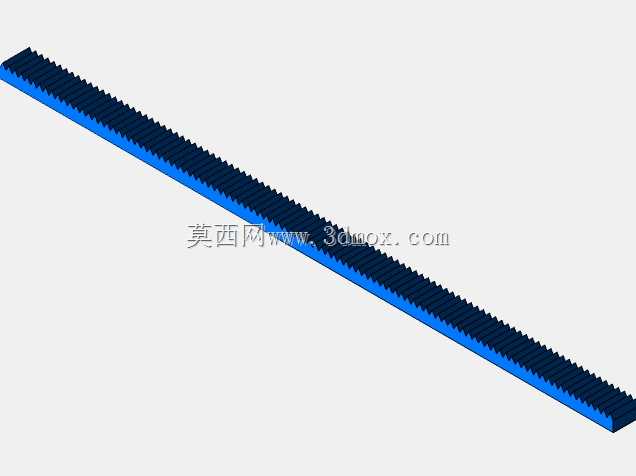

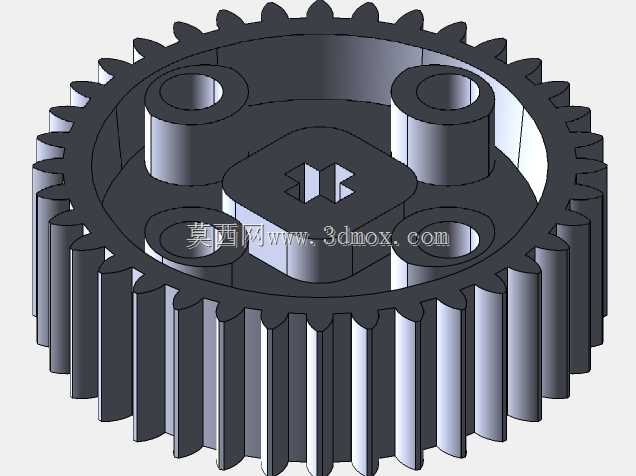

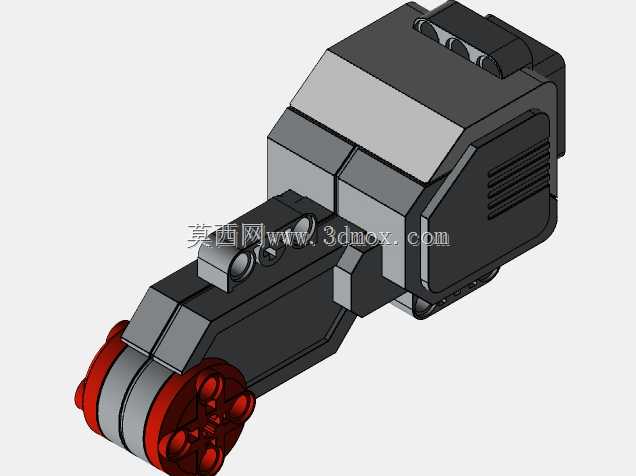

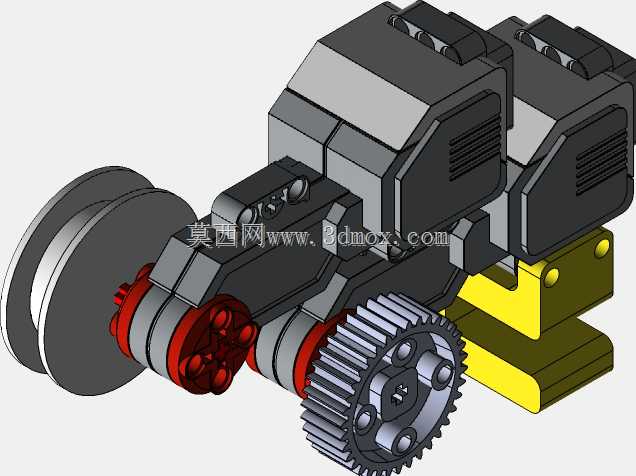

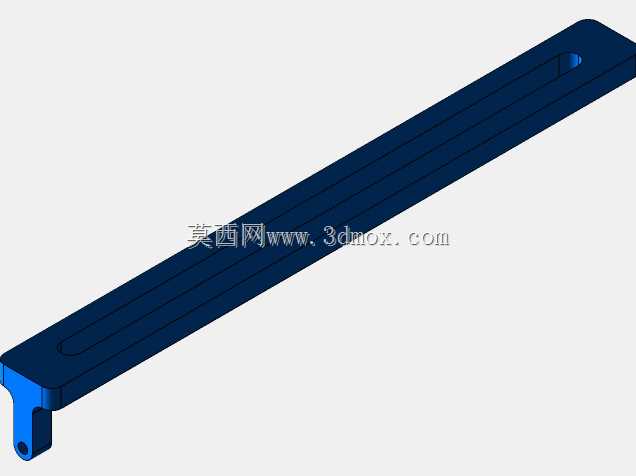

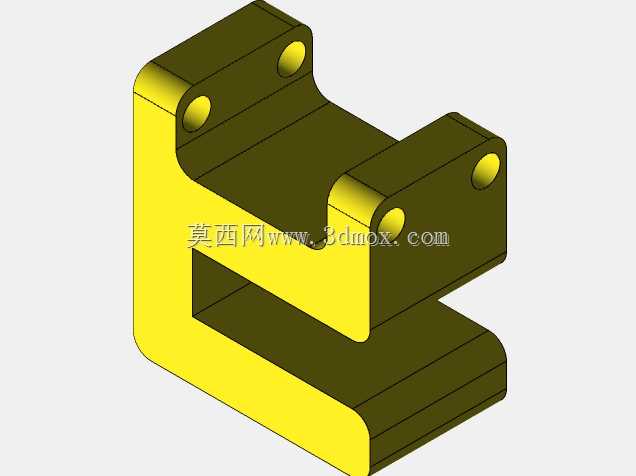

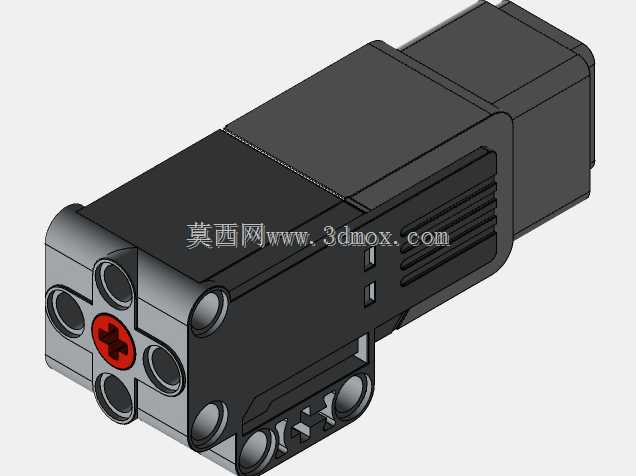

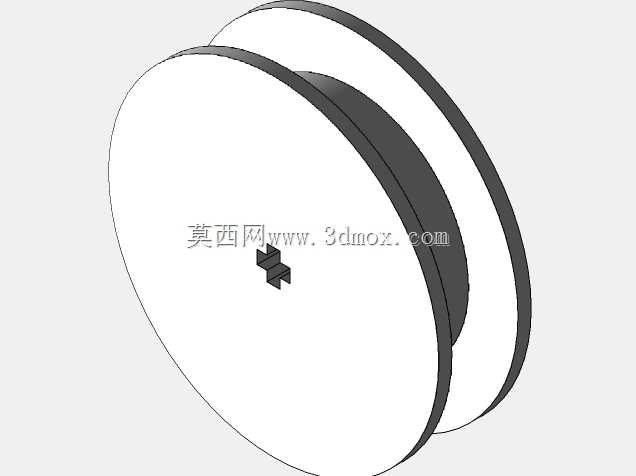

　　轨道的有效行程覆盖框架内部的全部水平作业范围，滑移模块的动力由乐高配套的伺服电机提供，动力传递路径上搭配了3D打印的定制齿轮轨道与标准乐高齿轮组啮合，相比纯乐高原厂的轨道配件，定制打印的齿轮轨道啮合间隙更小，滑移过程中的卡顿概率大幅降低，重复定位精度可控制在2mm以内，能够满足小型实训场景下的点位定位要求。滑块部分没有直接采用乐高原厂的滑移块，而是在原厂滑块的基础上做了结构改进，增加了导向限位凸台，与轨道侧面的导向槽配合，抵消齿轮传动带来的径向窜动，避免高速滑移时滑块出现脱轨、卡滞的问题。末端的爪形执行器垂直悬挂在滑移模块下方，执行器的开合动作由独立的中型电机驱动，通过曲柄连杆结构将电机的旋转运动转化为夹爪的直线开合动作，

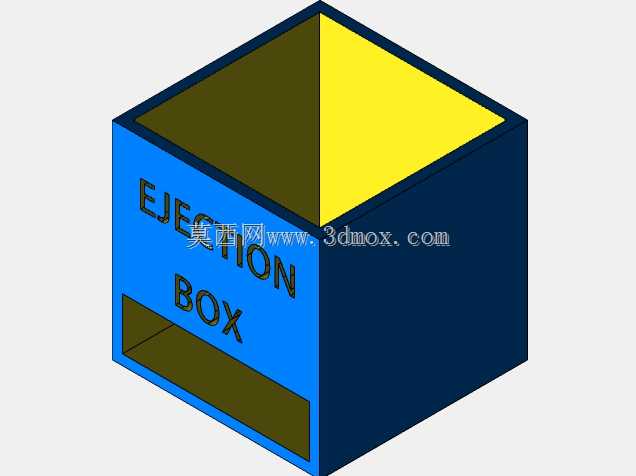

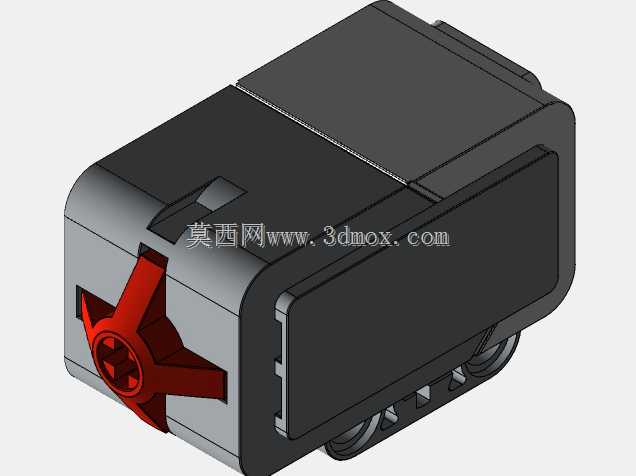

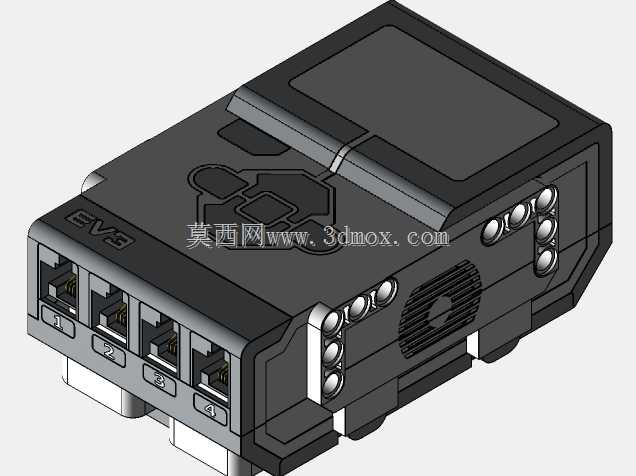

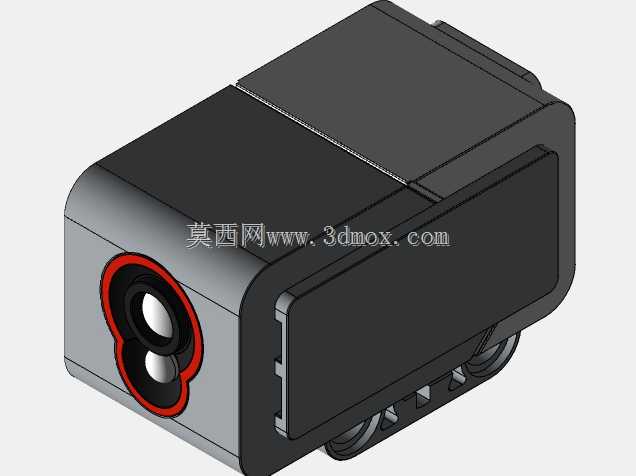

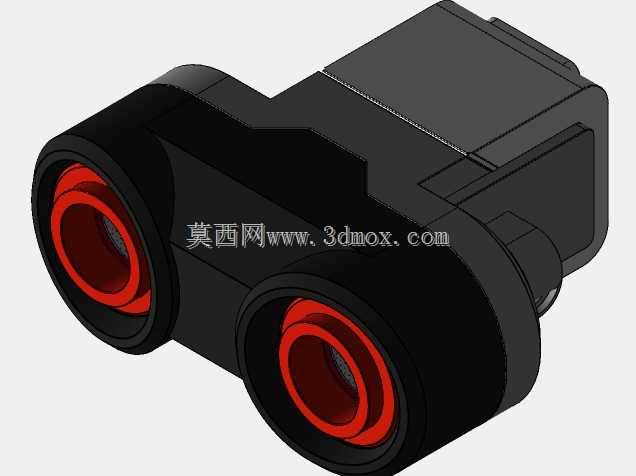

　　夹爪的开合行程最大可达8cm，可夹持边长3cm至7cm的方形、圆柱形轻质物料，夹爪内侧粘贴了防滑橡胶垫，夹持重量在200g以内的物料时不会出现滑落问题。装置的控制模块直接挂载在框架侧面的立柱上，EV3主控模块的输入端口预留了手动操作按键的接入位，用户可直接通过主控上的按键输入执行任务指令，无需额外外接上位机即可完成独立运行，也可根据实训需求外接颜色传感器、触碰传感器，实现物料识别、到位检测的自动化作业逻辑。框架底部设置了固定的物料投放位，投放位的尺寸与夹爪的最低下放位置匹配，当滑移模块运行到投放点位时，夹爪自动松开完成物料投放，整个动作流程的逻辑可通过EV3的图形化编程界面自定义调整，使用者可根据实训需求修改滑移速度、夹爪夹持力、

　　点位停留时间等参数。从设计思路上看，这套装置没有追求复杂的多自由度结构，而是在有限的搭建成本内，优先保证核心的水平滑移、垂直夹持两个核心动作的稳定性，钢梁框架的结构形式相比乐高原厂的塑料梁结构，整体刚性提升明显，即使长时间连续运行，框架也不会出现形变导致的轨道偏移问题；3D打印齿轮轨道与乐高标准件的搭配，既利用了乐高配件的快装优势，又通过定制零件弥补了原厂配件精度不足、传动间隙大的缺陷，兼顾了搭建效率与运行可靠性。在实际教学场景中，这套装置可用来演示齿轮齿条传动、曲柄滑块机构、电机闭环控制等基础机械与电控知识点，学习者可在现有结构基础上拓展垂直升降轴、多工位物料台等模块，延伸出更多的实训功能；在小型轻量化物料的搬运场景中，也可直接调整参数后用于轻量小件的定点转运，适配小批量、多频次的零散物料整理需求。整套结构的所有运动部件都做了限位设计，滑移轨道的两端设置了机械限位块，夹爪的开合行程也设置了软件限位，避免运行过程中出现超行程撞机的问题，日常维护仅需定期清理齿轮啮合处的灰尘、在轨道接触面涂抹少量润滑脂即可，维护难度极低，适合非专业机械背景的使用者操作。
