辊道平台工业垃圾箱固定夹紧夹具结构

　　在车间辊道输送线的工位作业环节，周转用工业垃圾箱的位置窜动一直是影响线边作业效率的细节问题——常规的放置方式仅靠箱体自重限位，在辊道转动带来的持续振动、或是人工投放废料时的侧向碰撞作用下，箱体很容易偏移预设位置，轻则导致废料洒落至辊道缝隙增加清洁工作量，重则卡滞辊筒触发输送线停机故障，这套手动夹紧结构正是针对该场景开发的工位固定部件。

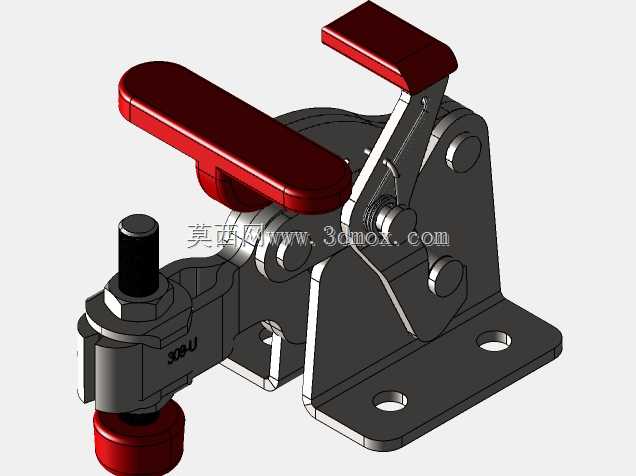

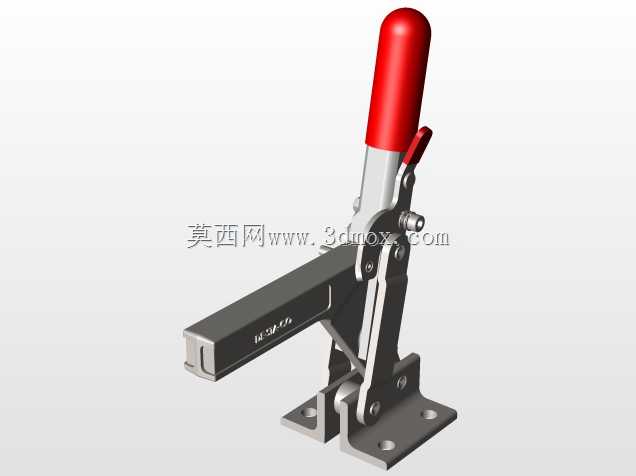

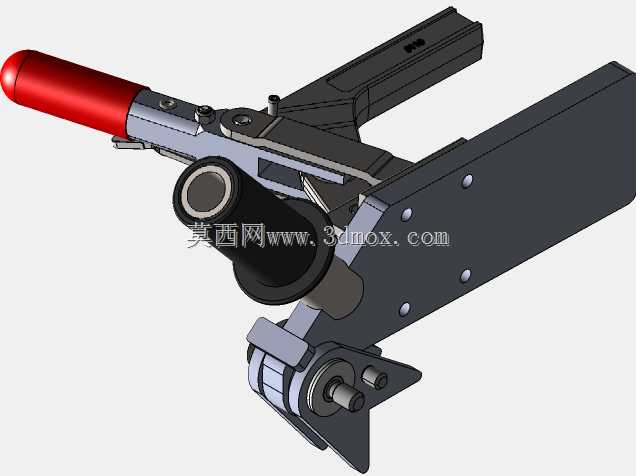

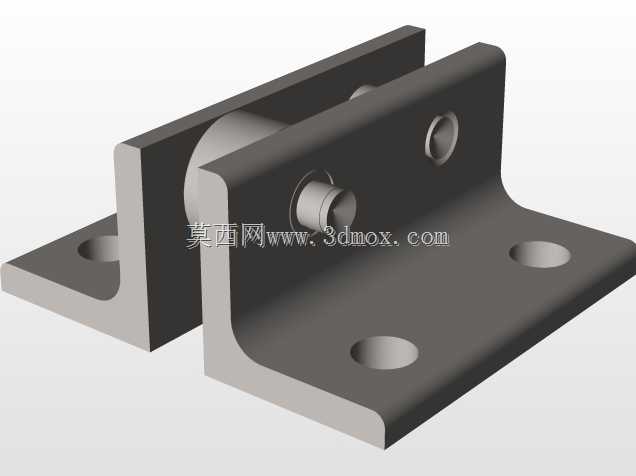

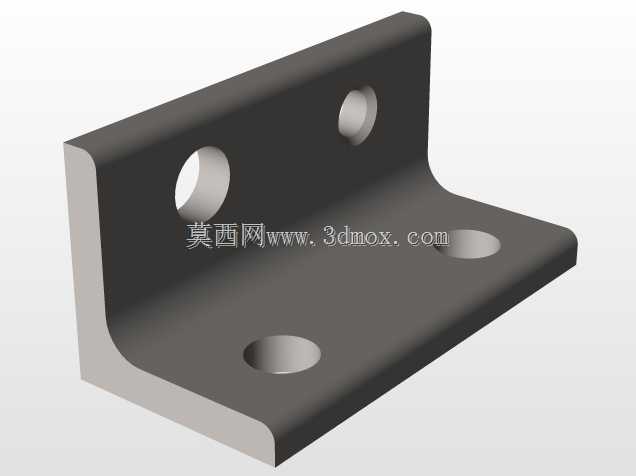

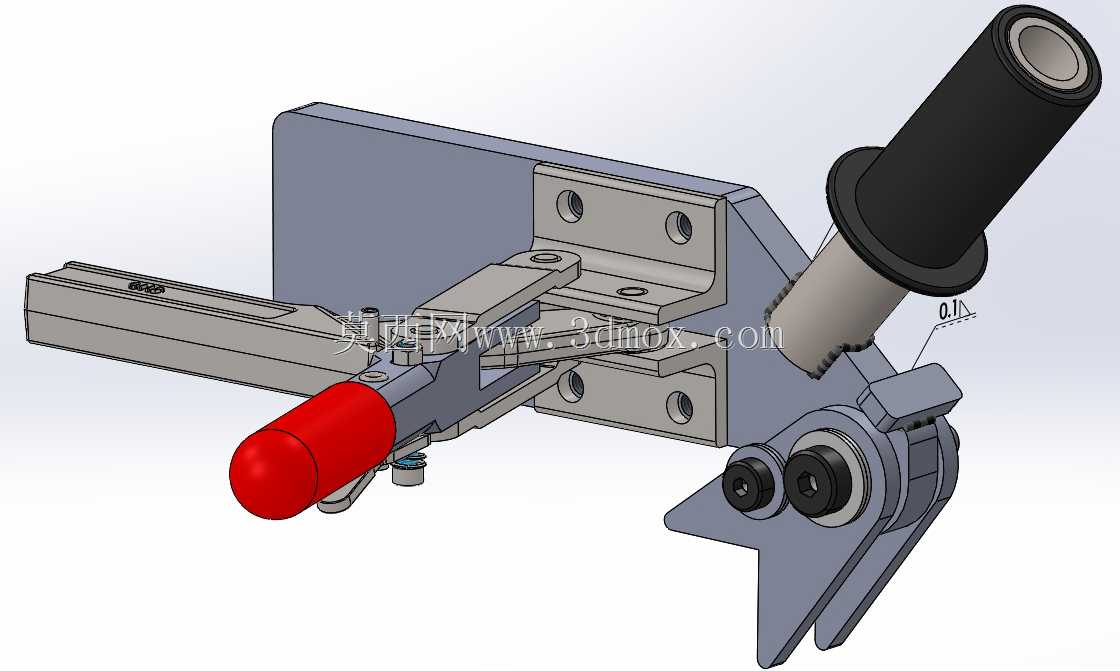

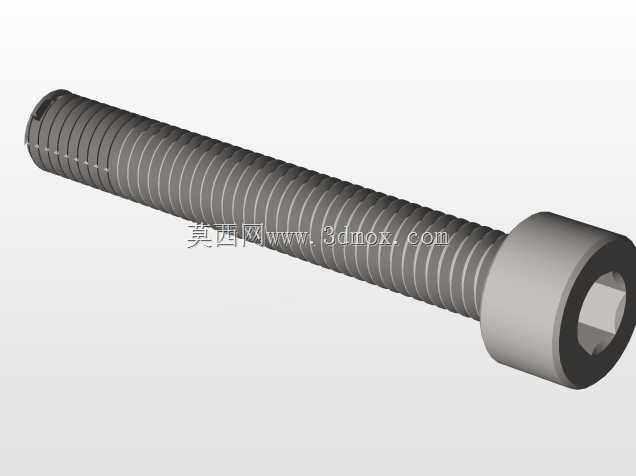

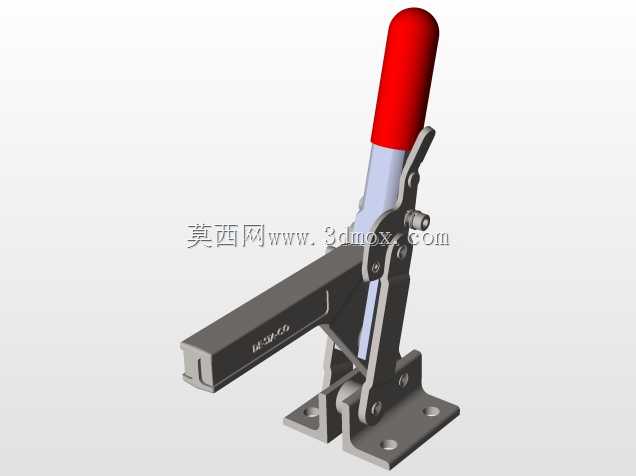

　　从实际使用逻辑来看，该夹具采用侧装式布局，安装基准为带四组沉头孔的L型安装支座，支座可直接通过螺栓固定在辊道侧边的型材安装面上，不需要对现有辊道结构做切割、焊接类的改造，适配多数常规线边辊道的安装孔位间距，安装时仅需保证夹具的夹紧作用面与垃圾箱侧壁的预设承压面对齐，操作手柄的活动范围内无管线、其他工位部件干涉即可。整套机构的操作端做了分色处理，长操作杆末端的红色握套是手动施力部位，操作人员无需额外工具，单手握持下压即可完成夹紧动作，上抬即可解锁，操作行程经过匹配设计，单次动作的施力行程控制在人手舒适操作的范围内，不会出现行程过大导致操作费力、或是行程过小夹紧余量不足的问题；而带黑色防滑护套的斜向圆柱部件为夹紧压头的导向支撑结构，压头端面做了小尺寸的倒角处理，避免压合时刮伤垃圾箱的塑料或金属侧壁，压头的伸出量可通过端部的调节螺母微调，适配侧壁存在少量尺寸公差的不同批次周转垃圾箱，保证夹紧时的接触压力均匀，不会出现局部压痕或是夹不紧的情况。

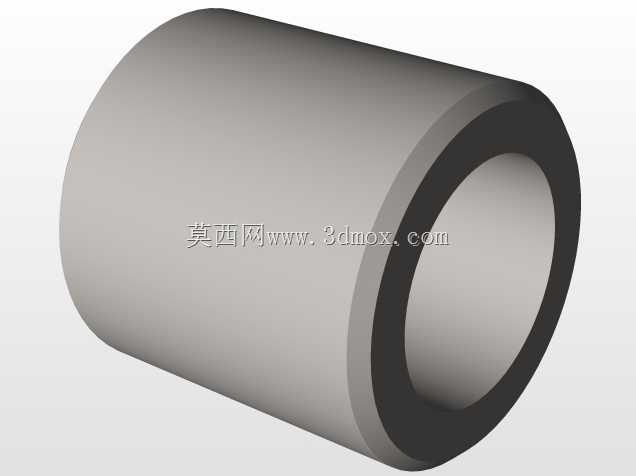

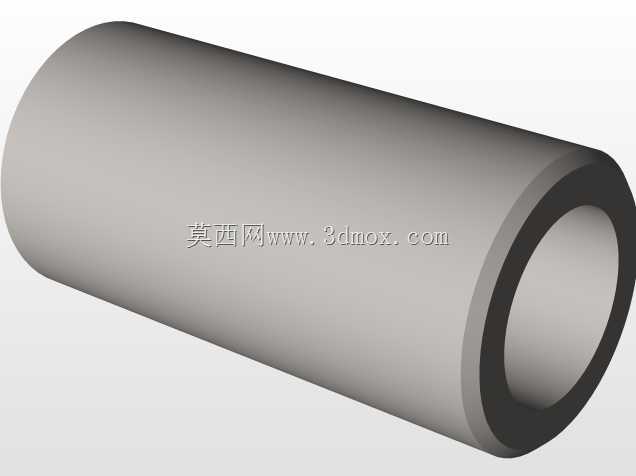

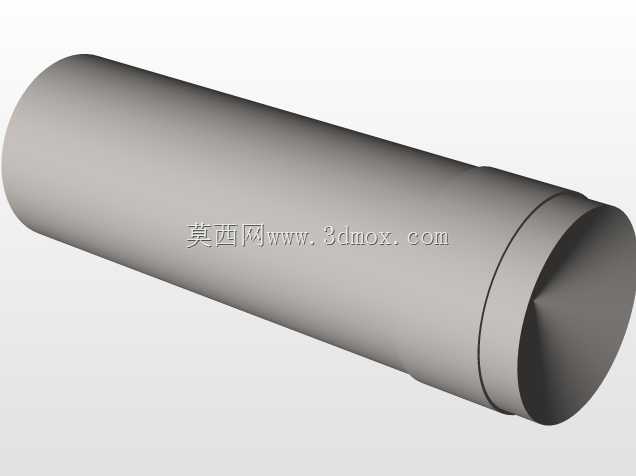

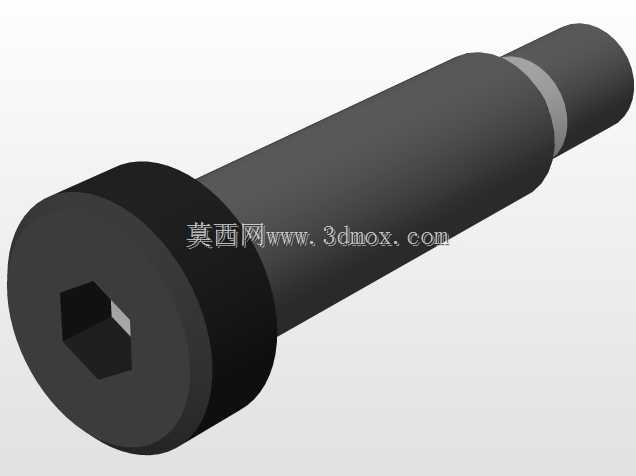

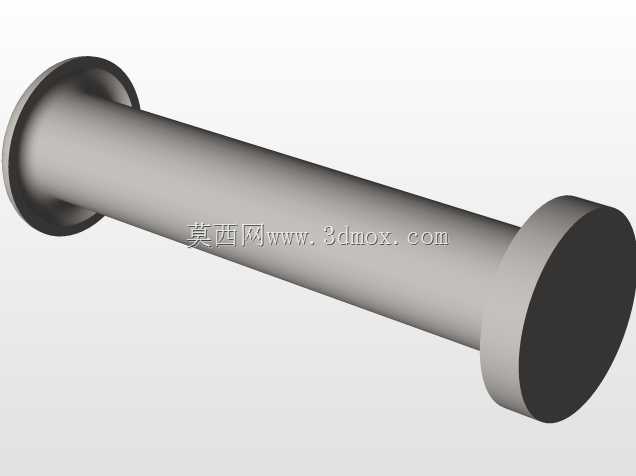

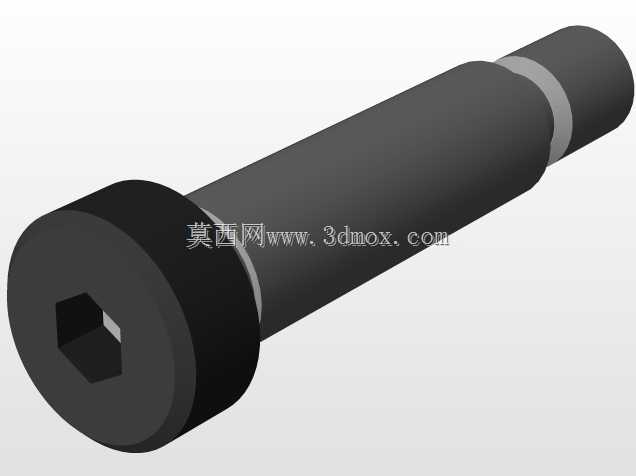

　　结构设计上采用了连杆式的自锁增力结构，通过多组铰接销轴将操作力放大传递至压头端，当操作杆下压至锁紧位置时，连杆机构会越过死点位置实现机械自锁，即使辊道持续产生振动，夹紧状态也不会自行松脱，不需要额外增加弹簧顶销、锁扣之类的辅助锁紧零件，减少了后期的维护点；铰接位置均采用带衬套的销轴连接，衬套选用自润滑材质，长期反复开合也不会出现铰接位卡滞、磨损松旷的问题，适配车间多粉尘、少量切削油雾的作业环境，不需要频繁加注润滑脂维护。安装边界方面，整套夹具在锁紧状态下，向辊道工作面方向的伸出长度经过严格控制，不会超出辊道侧边的安全距离，解锁状态下压头会随连杆机构回缩至支座侧边，不会阻碍垃圾箱在辊道上的正常输送移动，不会和过往的其他周转工装、工件产生碰撞；夹具的整体高度适配常规工业垃圾箱的侧壁高度，压合位置选在垃圾箱侧壁的加强筋位置，避开薄壁区域，防止夹紧力过大导致箱体侧壁变形。

　　在实际工位适配中，该夹具可单组使用在小型垃圾箱的单侧固定场景，也可两组对称安装在辊道两侧，固定容量更大的重型工业垃圾箱，夹紧力可通过调整压头的伸出长度适配空箱、满载不同重量下的固定需求，满载状态下即使受到侧向的人工推力，箱体也不会出现偏移，完全满足线边废料收集工位的固定需求；结构上没有复杂的异形曲面零件，所有板件均采用常规板材激光切割折弯成型，轴类零件为标准圆料车削加工，加工难度低，后期如果出现易损件磨损，可直接在车间内加工替换，不需要采购专用配件，整体的制造成本和维护成本都处于较低水平，适合在各类有辊道输送线的加工车间做线边工位的工装配套。
