医用介入手术导管供给操作装置

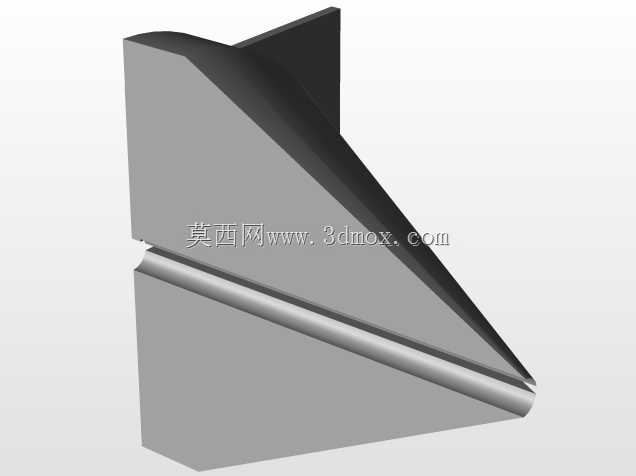

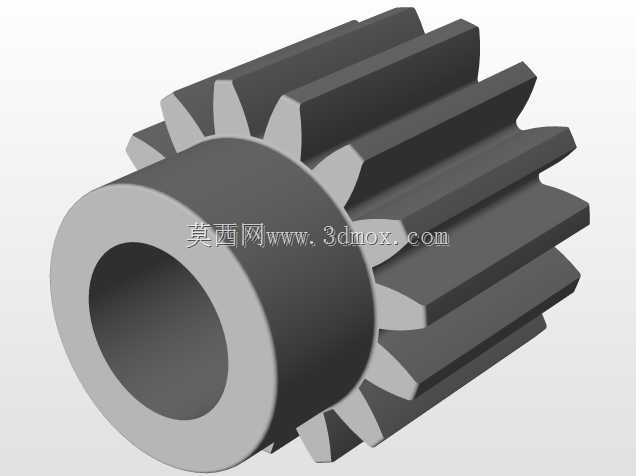

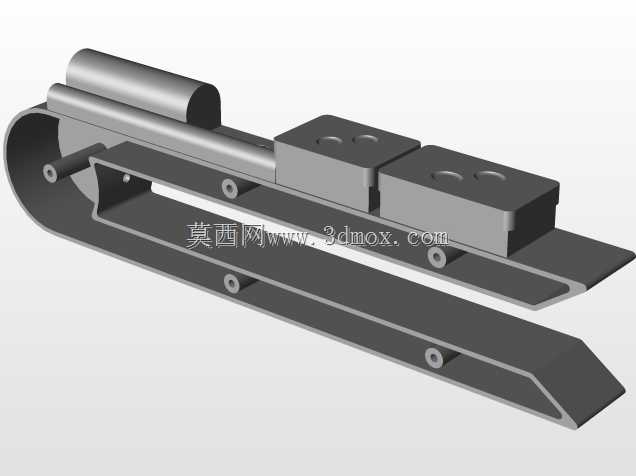

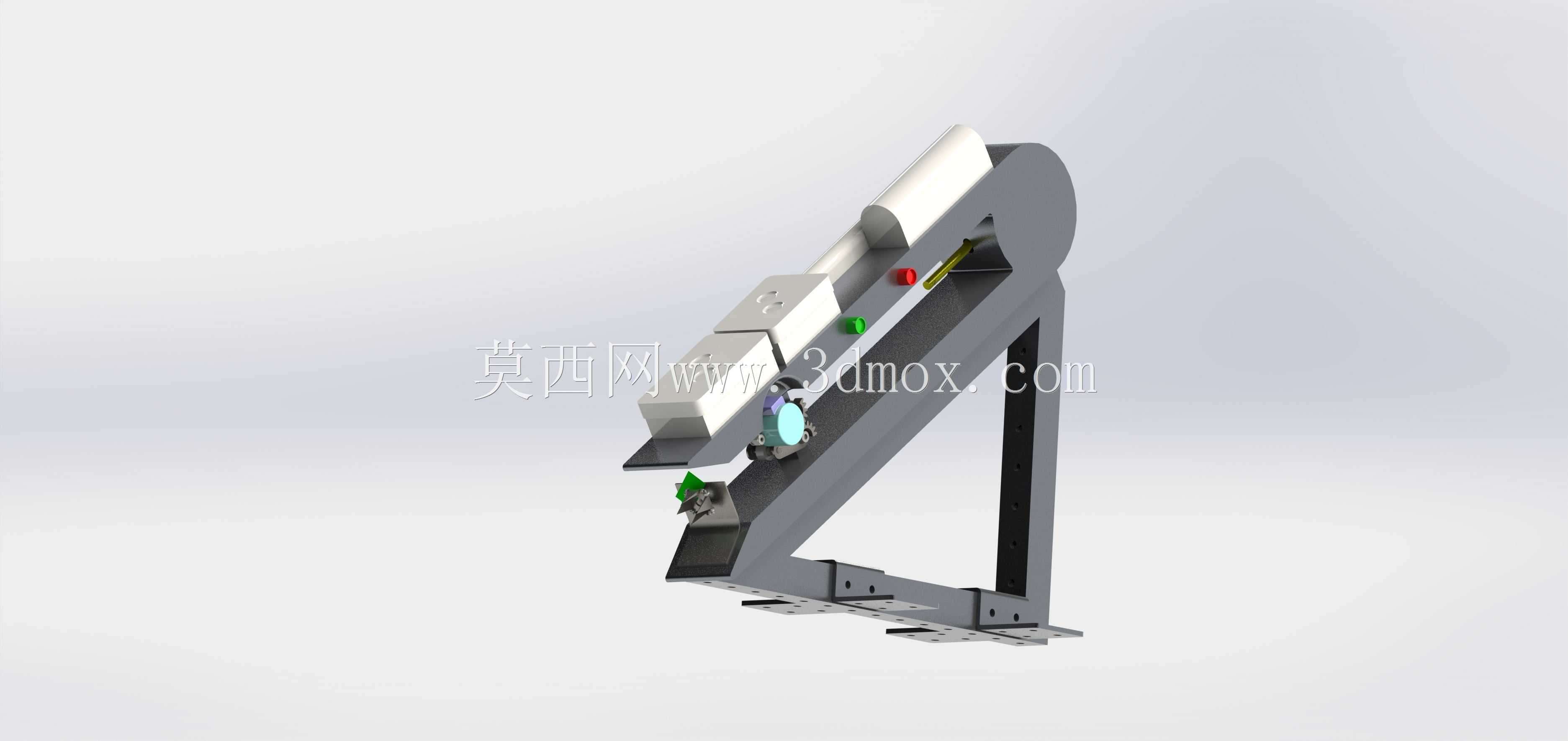

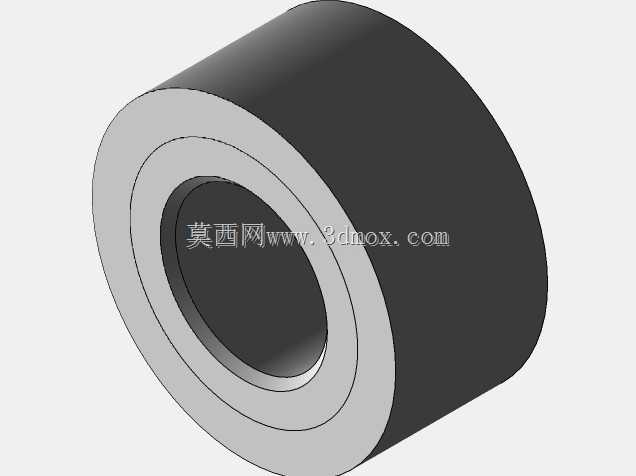

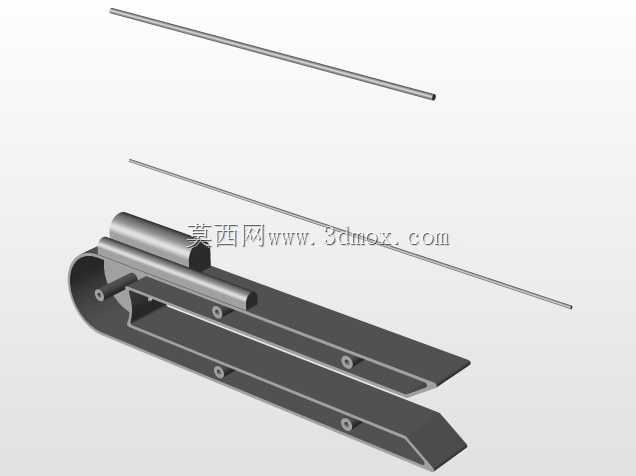

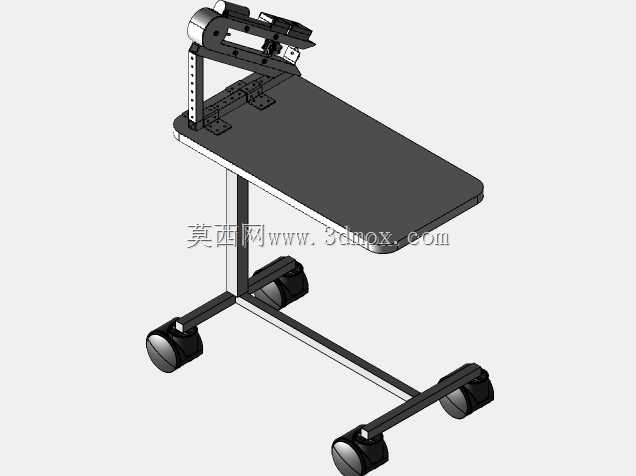

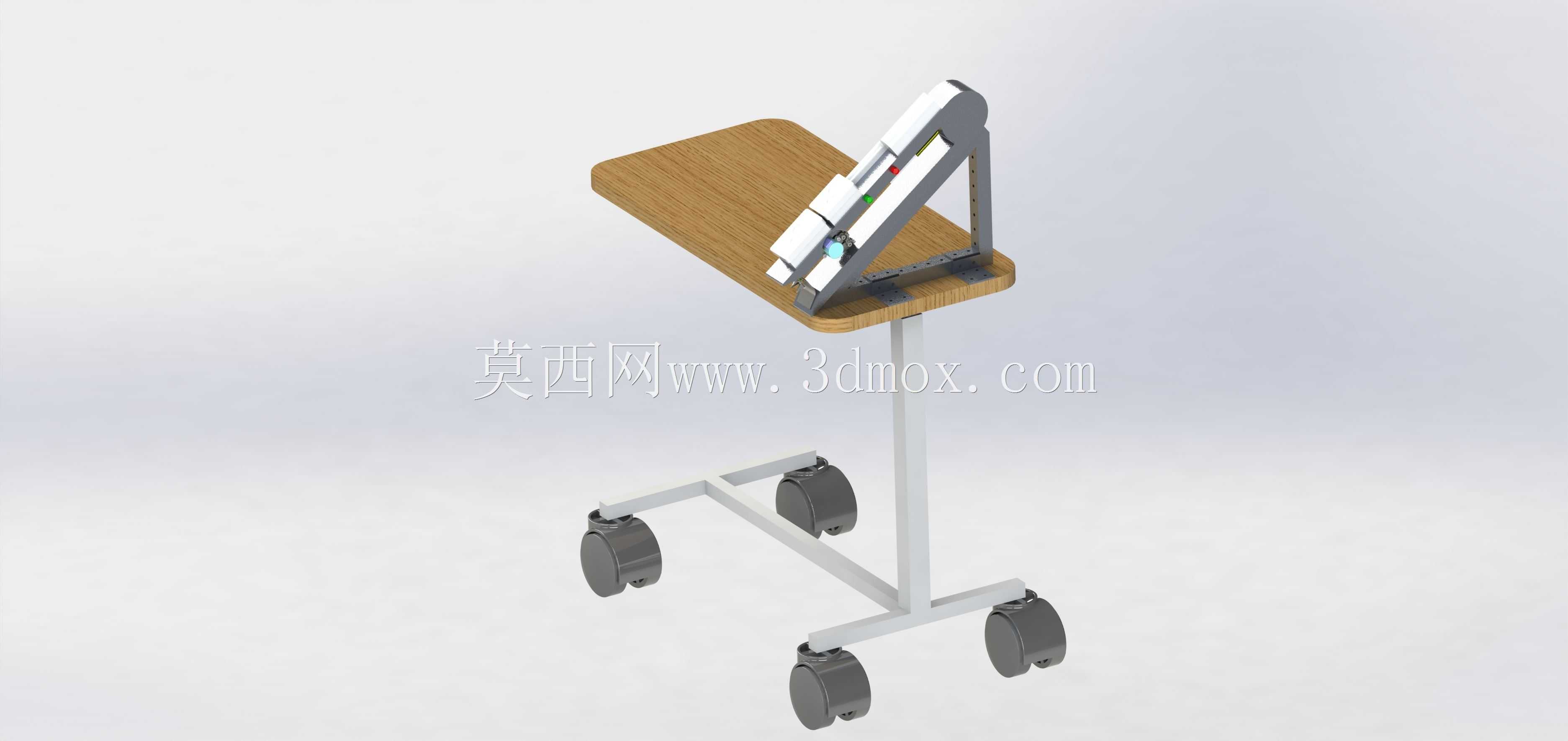

这款导管供给装置主要面向血管介入、消化道置管等临床操作场景设计，核心作用是替代人手完成导丝、导管的精准送进动作，降低术者长时间手持操作的疲劳度，同时减少人手直接接触导管带来的污染风险，适配常规临床使用的各规格介入导管与导丝，可在导管室、内镜中心的常规操作场景中配套使用。从结构设计来看，整体采用斜置三角支撑框架作为主体承载结构，框架底部预留了多组标准安装孔位，可直接固定在手术床旁的设备支架或者操作台上，安装孔位的孔距符合医用配套设备的通用安装尺寸规范，不需要额外加工转接板即可完成快速装夹，整体外轮廓没有突出的尖锐棱角，所有结构边缘都做了圆弧过渡处理，避免术中剐蹭无菌手术单或者划伤操作人员。装置的送进轨道沿斜置框架的上沿布置，轨道内部设置有可调式夹持轮组，轮组的压紧力可通过侧边的微调旋钮调节，既能保证导管送进过程中不打滑，又不会因为压力过大压瘪薄壁导管造成管腔堵塞，轨道末端设置有导向嘴，导向嘴的内孔做了抛光处理，导管送出时不会被剐蹭损伤外涂层。装置上集成的红绿两个状态指示灯，可直接反馈设备的运行状态，绿灯对应待机就绪，红灯对应送进卡滞故障，方便术者在操作过程中快速识别设备状态，不需要分散注意力查看额外的显示屏。设计过程中充分考虑了临床操作的无菌要求，所有与导管接触的零部件都采用快拆结构设计，可快速拆卸完成高温高压消毒，非接触的主体框架可采用医用消毒湿巾直接擦拭，不会因为消毒流程造成结构锈蚀或者精度损失。送进机构的传动部分采用封闭式设计，避免润滑脂溢出污染手术区域，整体结构的重心落在支撑框架的中心线上，即使在送进最大长度的导管时也不会出现倾翻问题，配套的安装支架可调节整体的高度与倾斜角度，适配不同术者的操作习惯与不同手术体位的操作需求。
