支撑式微米级精密测量测微装置结构

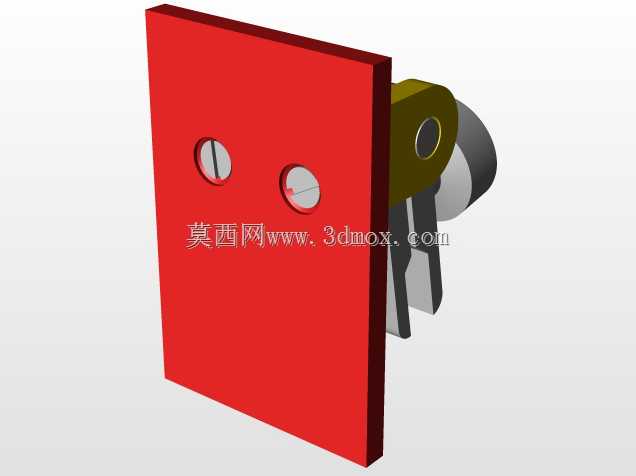

　　在精密机械加工、精密装配的现场场景里，这类支撑式测微结构的使用频率远高于手持类测微器具，毕竟批量零件的形位公差、关键配合尺寸检测，需要稳定的支撑基准来消除手持操作带来的测力波动、姿态偏移误差，很多车间的工序间检测工位、半成品终检台，都会把这类测微装置固定安装在检测工装台架上，配合标准量块完成快速校准后，就能实现连续的工件尺寸抽检。从结构设计逻辑来看，这个测微装置的核心是把测量执行单元和支撑安装板做了集成化设计，红色的安装基准板是整个装置的定位核心，板上预留的两个安装孔是用来穿设固定螺栓的，孔位的间距、孔径公差都做了严格控制，保证装置安装到检测台架后，测量头的伸出方向和被测工件的基准面保持垂直，避免余弦误差带来的测量值偏差。

　　测量执行部分通过铰接式的连接座固定在安装板侧方，这个连接座的转轴结构可以实现小范围的角度调整，方便针对不同外形的被测工件调整测头的接触角度，保证测头的测量面和被测表面完全贴合，不会因为接触偏斜导致测量数据失真。测头部分采用的是接触式测量原理，内部的位移传递机构会把测杆感受到的微米级位移转化为可读的测量值，支撑结构的刚性是设计时优先考量的指标，安装板的厚度、连接座的材质壁厚都经过刚度校核，避免测量过程中结构受力产生微形变，吞噬掉微米级的测量精度。实际使用的时候，这个装置不需要复杂的调平流程，只要通过安装板上的两个固定孔把装置锁在检测工位的基准立板上，用标准量块对零位之后，就可以把被测工件放置到测头的对应位置，

　　测头接触到工件表面后就能直接读取尺寸偏差值，相比手持千分尺的测量方式，这种带固定支撑的结构能把重复测量精度控制在1微米以内，完全满足精密零件配合尺寸的检测要求。安装边界上，整个装置的安装板为矩形结构，两个固定孔沿水平方向对称布置，安装时只需要在配套的工装台架上加工对应孔距的螺纹孔，就能完成快速装拆，测量单元整体向安装板侧方伸出，不会和安装板前方的工件放置空间产生干涉，测头的伸缩行程覆盖了常见精密零件的尺寸公差带范围，不需要频繁调整装置的安装位置就能完成一定尺寸范围内的工件检测。在精密轴承装配、液压阀块加工、精密模具零件检测的场景里，这种支撑式测微装置还可以配合自动化上下料机构集成，把测量数据直接传输到设备的控制系统里，

　　实现检测数据的自动记录和不合格件的自动剔除，相比人工手持测量的方式，不仅检测效率提升数倍，还能避免人工读数带来的视差问题。设计过程中特意把测量单元的走线、调整结构都做了内置处理，外部没有裸露的细长杆件，避免车间现场的切屑、切削液飞溅到测量机构内部造成卡滞，连接座的铰接位置还预留了锁紧结构，调整好测头角度之后可以直接锁死，防止长期使用过程中角度偏移影响测量精度。安装板的平面度也做了对应的形位公差要求，安装贴合面的平面度控制在0.01毫米以内，保证装置安装后不会因为安装面的翘曲导致测量单元的姿态偏斜，测头的测量力也做了恒定设计，不管是测量薄壁类零件还是刚性较好的金属零件，都不会因为测量力过大导致工件产生微变形，影响最终的测量结果准确性。
