微型星型六缸径向动力装置结构设计

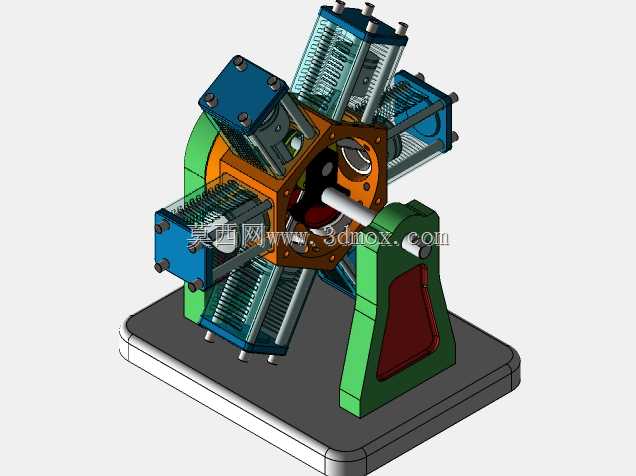

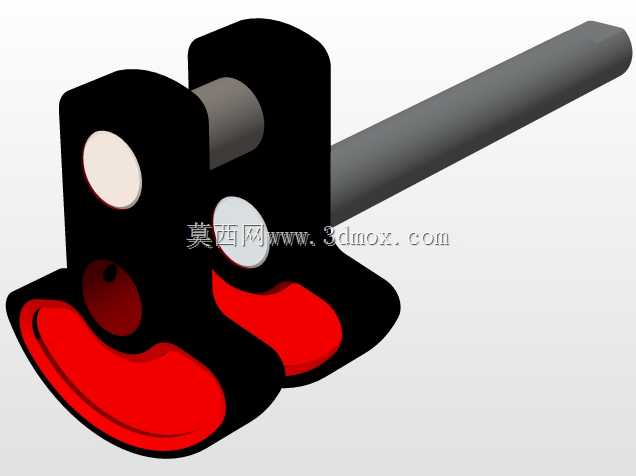

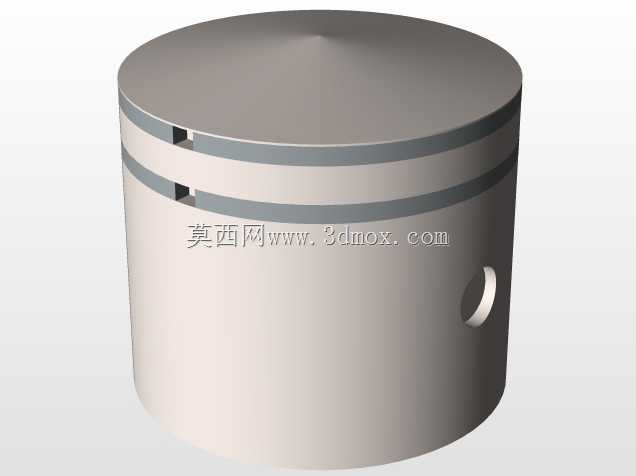

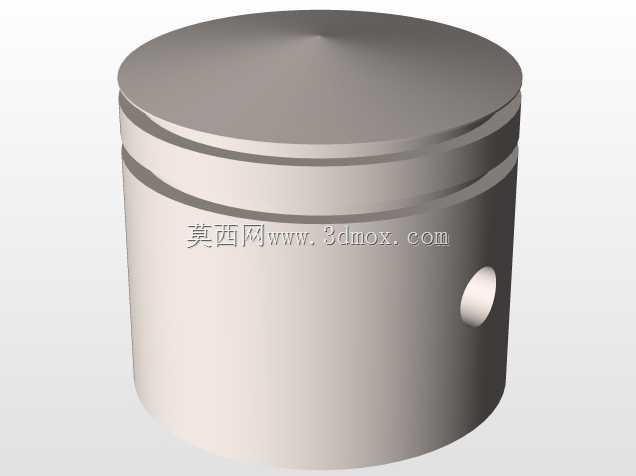

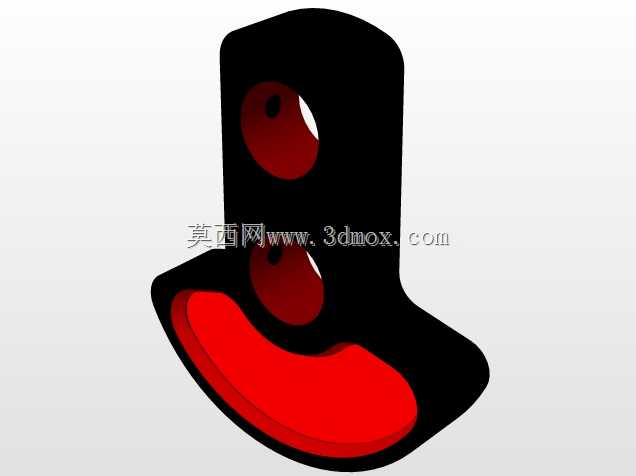

　　这款微型径向动力装置采用六缸星型布局，所有气缸以输出曲轴为中心呈放射状均匀排布，这类布局最早广泛应用于航空活塞动力领域，凭借单曲轴驱动多缸的紧凑结构，在同等排量下能大幅缩短动力单元轴向尺寸，同时获得更优的功率重量比，目前在小型航模动力、微型科普演示教具、小型便携动力设备领域仍有大量应用场景。从结构设计逻辑来看，整体采用模块化拆分思路，核心传动部分为中央曲柄连杆机构，六个活塞组件分别对应独立气缸体，每个气缸的连杆端共同铰接于中央曲柄销，当气缸内依次完成做功行程时，活塞的往复直线运动通过连杆转化为曲轴的旋转扭矩，相比直列多缸结构，径向布局的曲轴仅需单个曲柄销即可承载所有气缸的动力输出，大幅简化了曲轴的加工复杂度，同时曲轴受力更均匀，

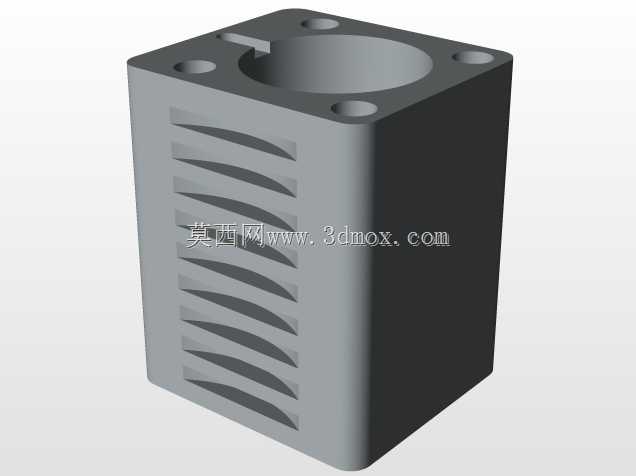

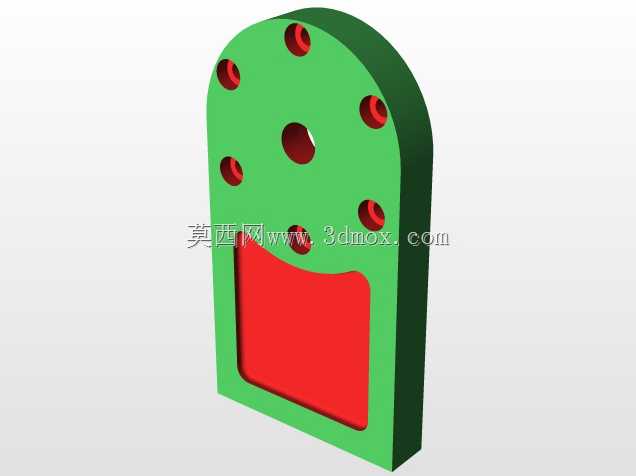

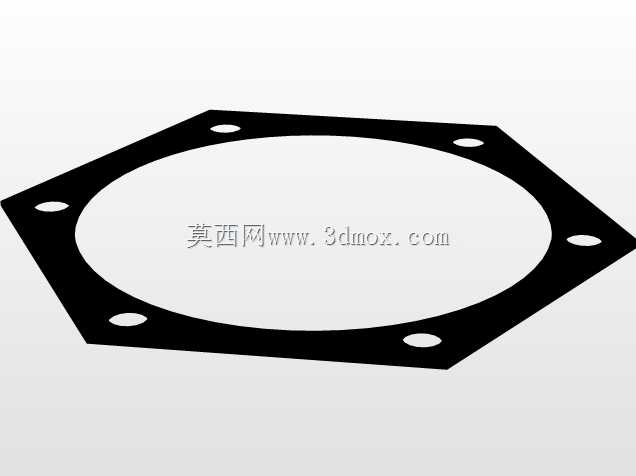

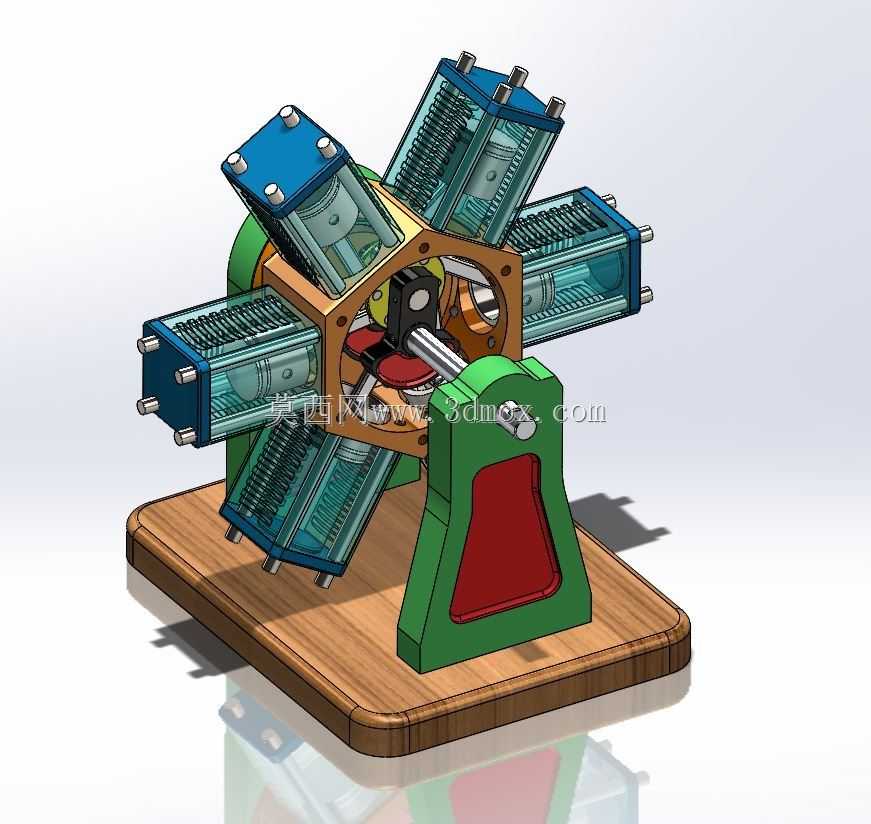

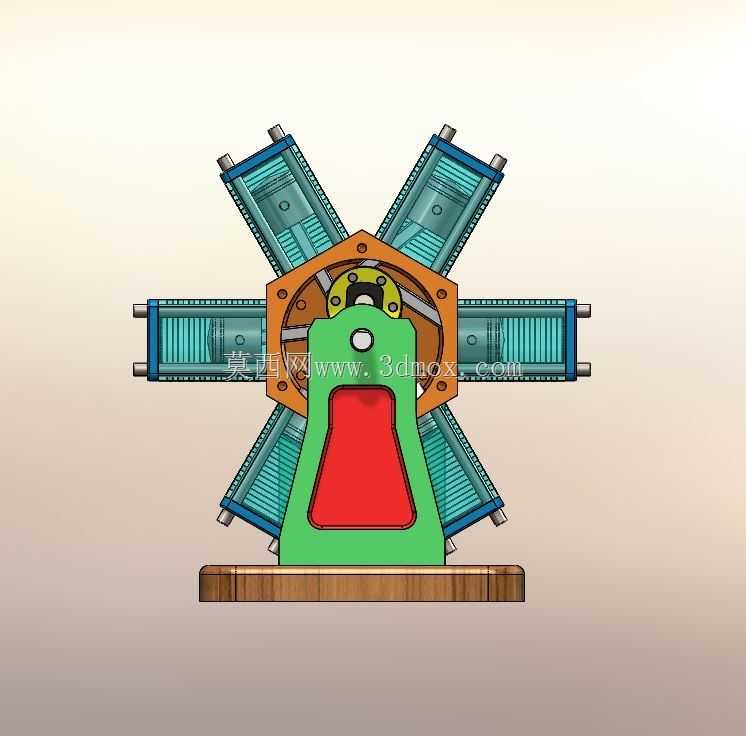

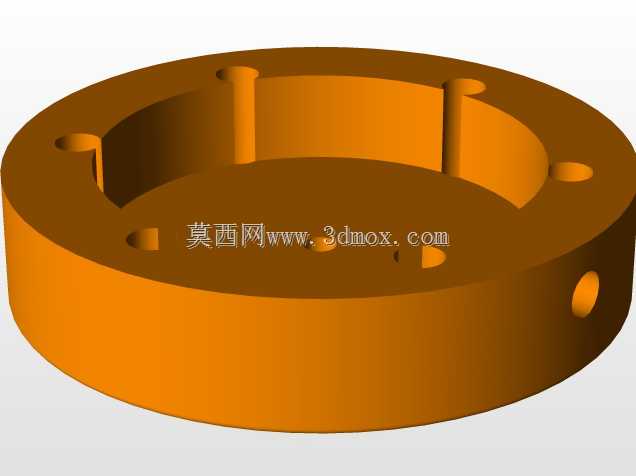

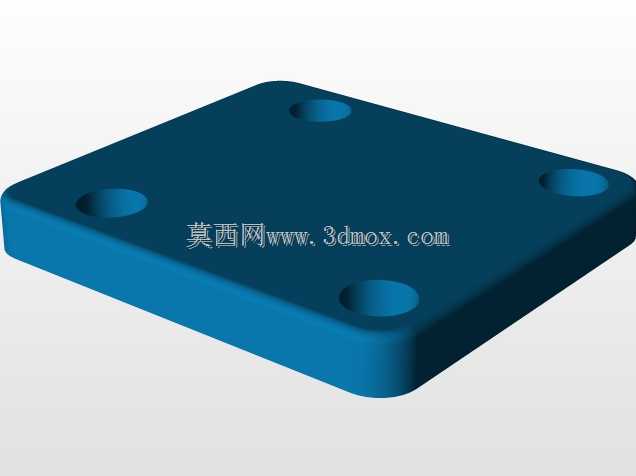

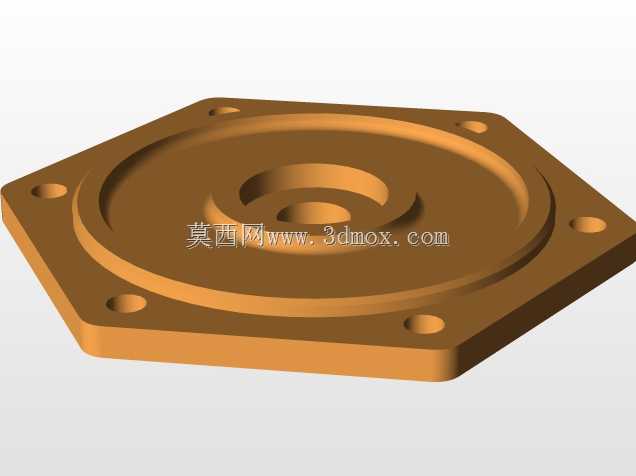

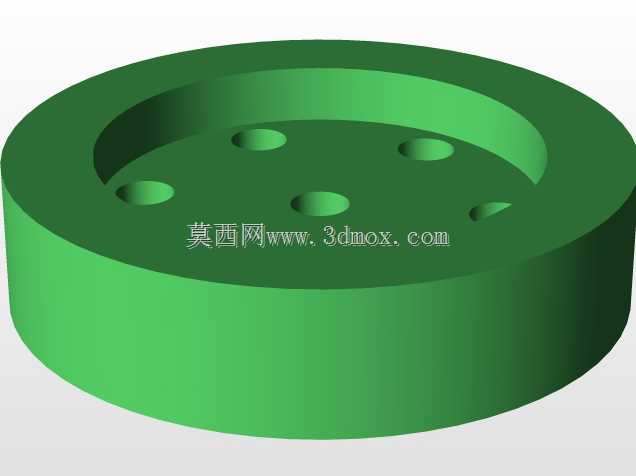

　　运转时的动平衡更容易调校。外形与安装边界方面，整套装置搭配一体式木质安装底座，支撑座采用立式铸造型结构承托曲轴输出端，整体径向最大尺寸由六缸外沿决定，轴向尺寸仅覆盖从支撑座后端到前端气缸盖的距离，安装时可通过底座上的预留沉孔直接固定于安装平面，无需额外设计复杂的支撑托架，适配小型台架演示、航模动力舱紧凑安装的空间要求。功能特性上，每个气缸独立配置缸盖、散热鳍片结构，透明缸体设计可直观观察活塞往复运动的全过程，支撑座与底座之间采用定位销加螺栓的连接方式，拆卸维护时可快速拆分动力核心与安装基座，各气缸与中央曲轴箱的连接采用螺栓周向紧固，密封面可根据实际使用需求加装密封垫片适配不同介质工况。设计过程中优先考虑了运动干涉问题，

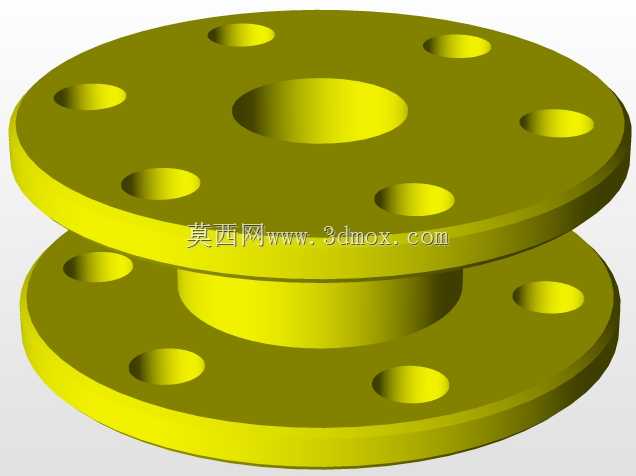

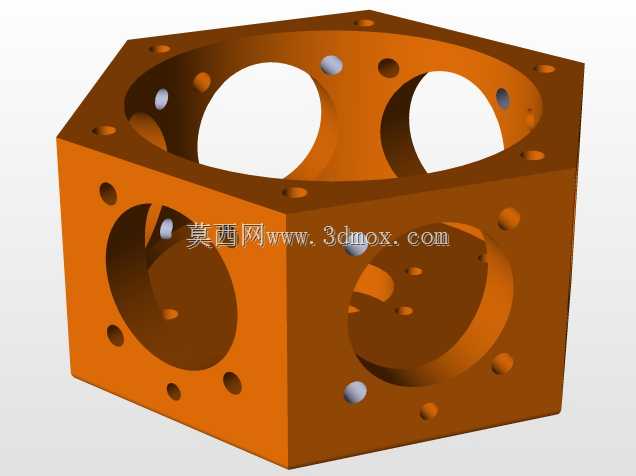

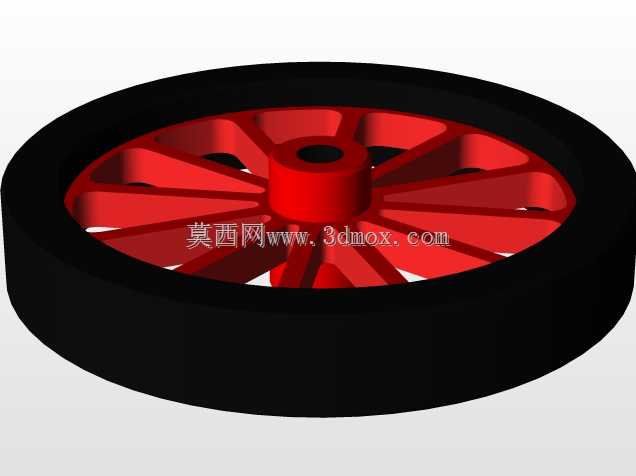

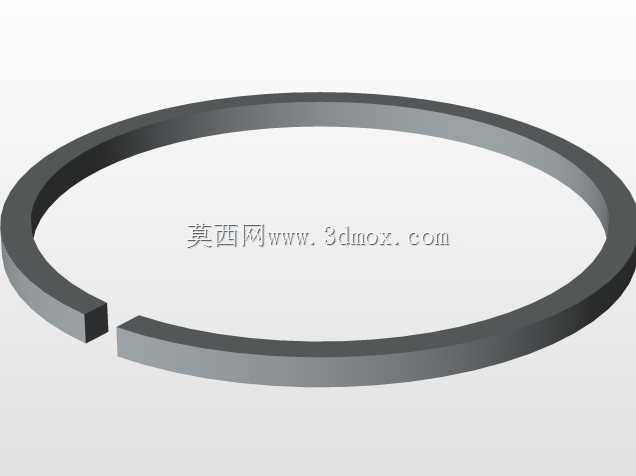

　　所有连杆在曲柄旋转全行程内的摆动角度经过校核，相邻气缸的连杆运动包络面无重叠，活塞在上止点、下止点位置时与缸盖、曲轴箱端面的间隙预留了足够的热膨胀余量，避免运转过程中出现卡滞。实际应用中，这类微型径向动力装置既可以作为原理演示教具，帮助学习者直观理解星型发动机的工作逻辑，也可经过密封、点火系统适配后作为小型航模、便携发电装置的动力核心，相比同功率的直列动力单元，其径向布局的散热面积更大，持续高负荷运转时的热稳定性更优，同时运转过程中多缸交替做功的扭矩输出更平顺，无需加装大质量飞轮即可获得稳定的输出特性。结构细节上，曲轴输出端延伸出支撑座的部分预留了联轴器安装位，可直接连接负载端的传动部件，气缸外侧的散热鳍片沿气缸轴向排布，自然风冷条件下即可满足持续运转的散热需求，曲轴箱采用分体式拼接结构，方便内部曲柄连杆机构的装配与调试，所有连接螺栓的规格统一，减少了装配与维护时的工具种类需求。
