PCB覆盖件逆向重构与模切成型结构

　　在工业传感类PCB组件的量产配套环节，覆盖件的逆向重构与模切工艺适配是衔接实物样件与批量生产的核心步骤，这类覆盖件主要承担PCB板上核心传感元件的物理防护、电磁屏蔽与结构定位作用，常见于工业位移传感器、压力传感器的内置板卡防护场景，需要在有限的安装空间内同时避让板载接插件、固定螺柱与传感探头的伸出位置，避免对传感信号采集造成干扰。

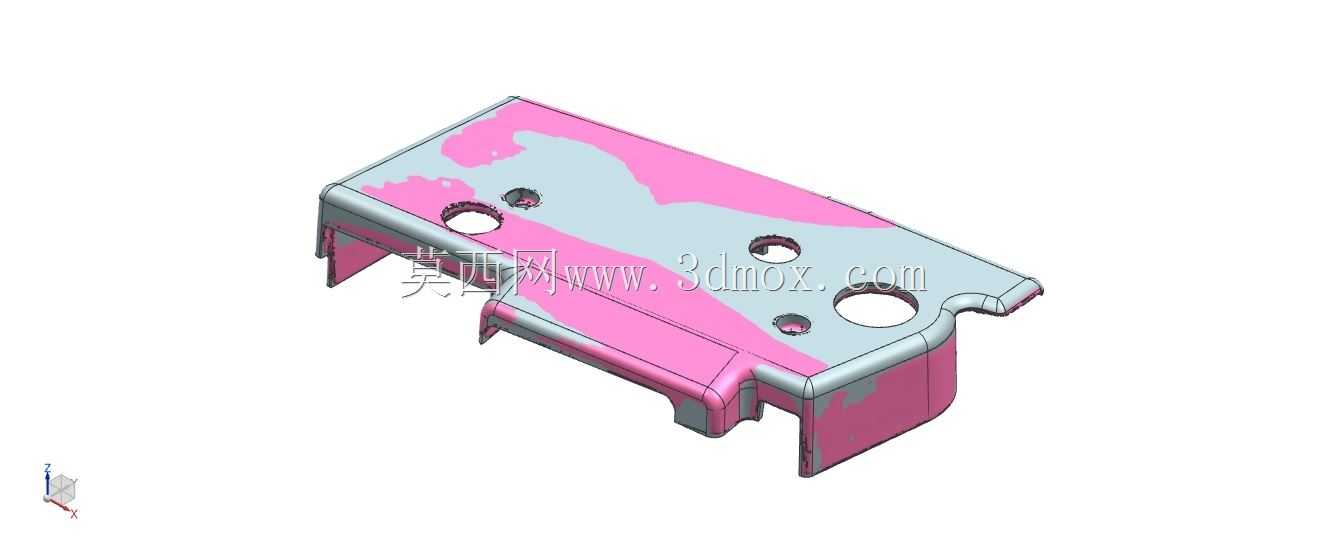

　　从实际测绘得到的点云数据重构过程来看，该覆盖件采用薄金属板材冲压弯折成型，整体轮廓随PCB板对应区域的异形边界做适配设计，边缘的弯折翻边高度控制在3.2mm，既能够在装配时卡入PCB板的预设卡槽实现预定位，也可以避免翻边过高触碰板上高度2.8mm的贴片元件。零件表面分布的四个开孔分别对应不同的装配与功能需求：直径6mm的大圆孔为传感探头的避让位，装配后探头端面与覆盖件表面齐平，不会因覆盖件遮挡影响检测精度；两个直径3mm的圆孔为螺丝固定孔，对应PCB板上预设的铜柱安装位，孔位周边做了0.3mm的沉台设计，避免螺丝装配后头部突出覆盖件表面，影响上层壳体的装配间隙；最小的直径2mm圆孔为工艺定位孔，在模切与冲压成型过程中作为工装定位基准，保证每批次零件的孔位与轮廓公差控制在±0.05mm以内，满足自动化装配的对位要求。

　　逆向重构过程中需要重点处理原始样件的形变误差，由于实物样件经过长期使用存在局部弯折变形，点云数据采集后需要先对变形区域做基准面拟合，以三个安装孔的中心连线作为装配基准面，反向修正翻边的角度与平面度，避免重构后的模型存在装配应力。模切工艺的适配设计上，覆盖件的外轮廓拐角处全部做R0.8mm的圆角过渡，既可以减少模切过程中刃口的应力集中，延长模具使用寿命，也能避免零件边缘的锐边在装配时划伤操作人员或损坏PCB板上的线路。零件表面的粉灰双色区域是逆向扫描时的显像剂喷涂痕迹，重构时需要过滤掉显像剂厚度带来的尺寸误差，以未喷涂区域的多次扫描均值作为板材厚度的设计依据，最终确定板材厚度为0.6mm，兼顾结构强度与轻量化要求，在10N的侧向冲击力下不会发生永久形变，能够有效保护内部PCB板上的传感元件不受外力损坏。

　　从安装边界来看，该覆盖件的整体长宽尺寸为42mm×28mm，装配后与PCB板之间预留0.2mm的间隙，避免温度变化时金属件与PCB板的热膨胀系数差异导致挤压变形，翻边上预留的三个缺口分别对应PCB板上的走线槽位置，方便内部传感线路的引出，不会出现压线、卡线的问题。在实际量产过程中，模切工序需要先完成板材的轮廓冲切与孔位加工，再进行弯折成型，每道工序都以工艺定位孔作为统一基准，避免多次装夹带来的累计误差，成型后的零件需要通过治具做平面度检测，保证装配面的平面度误差不超过0.1mm，确保与PCB板贴合紧密，不会出现缝隙导致外部粉尘、水汽进入板卡区域，影响传感器的长期工作稳定性。
