V型十二缸发动机整机装配结构设计

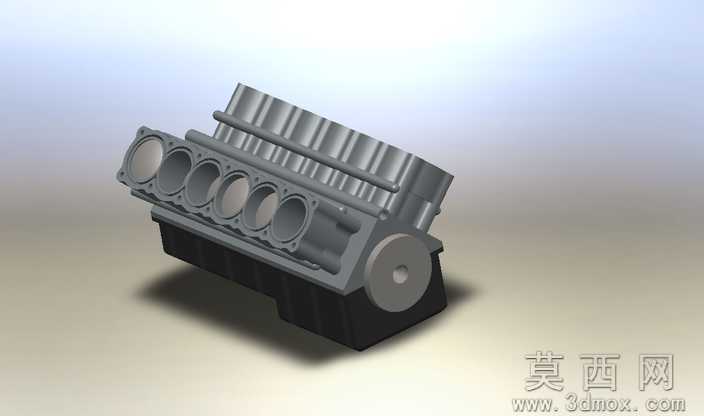

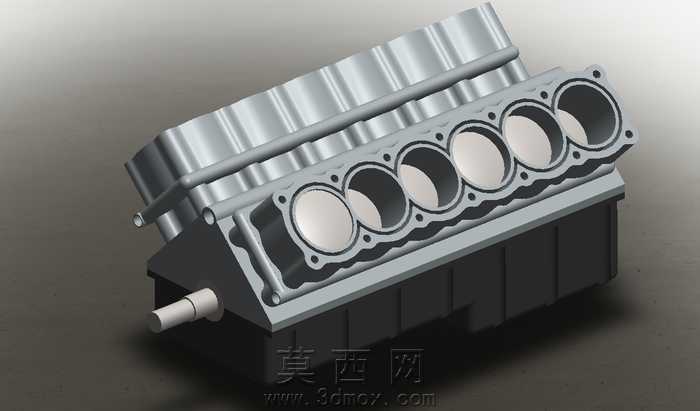

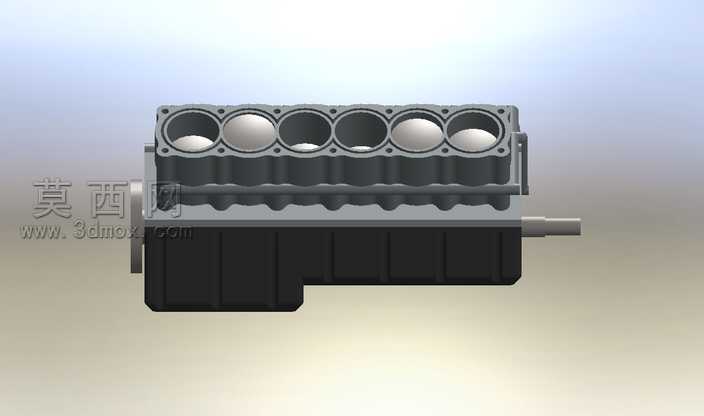

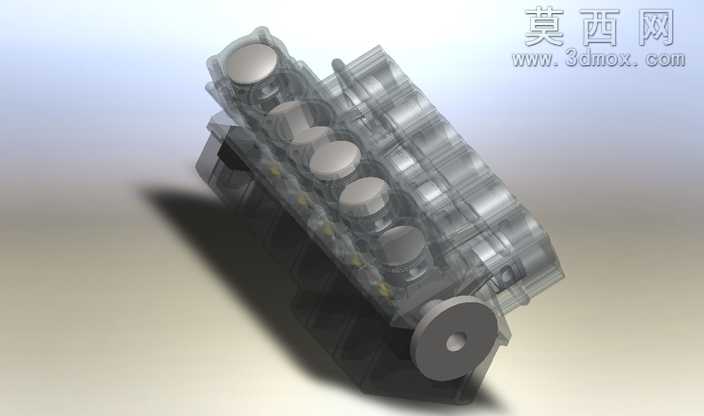

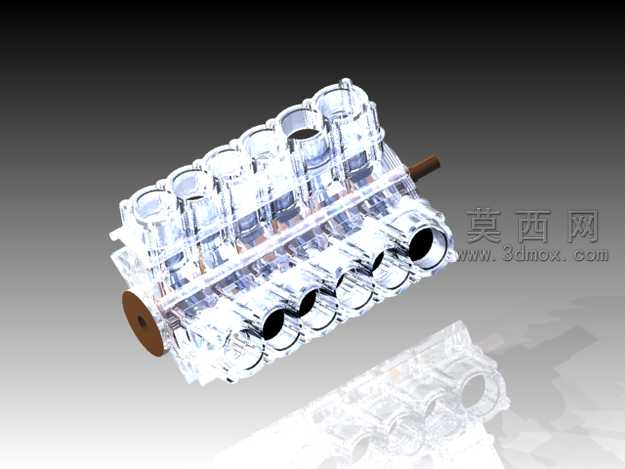

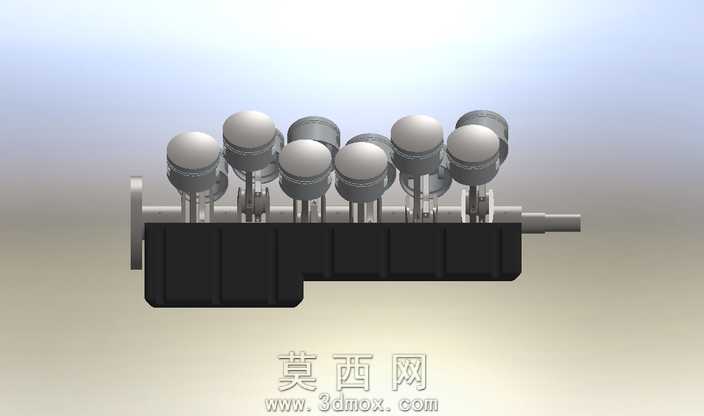

本作品为V型十二缸发动机的整机装配三维设计成果，建模阶段严格遵循内燃机设计的工程规范，先完成核心零部件的参数化建模，再按照实际装配逻辑完成整机组合。建模过程中，首先对V型夹角缸体进行结构还原，精准排布每一侧的六个气缸孔位，保证缸心距、缸径参数符合大排量V型发动机的常规设计比例，同时还原缸体内部的加强筋结构、曲轴安装位、附件安装接口等细节。对于活塞组件，建模时还原了活塞顶面的凹坑造型、活塞环槽结构、活塞销座的加强结构，保证活塞与气缸壁的配合间隙符合工程设计逻辑；曲轴部分则按照V12发动机的点火顺序对应的曲柄夹角进行建模，还原曲柄销、主轴颈、平衡块的完整结构，保证曲轴动平衡对应的配重结构准确呈现。气门与缸盖部分，还原了每缸进排气门的排布位置、气道走向、缸盖螺栓安装孔位，同时还原了气门室盖的密封结构、凸轮轴安装位的细节。油底壳部分采用分体式结构建模，还原了储油腔的造型、放油螺栓位置、与缸体连接的密封法兰结构。材质渲染阶段，对缸体、缸盖等铸铁部件赋予哑光金属灰材质，还原铸铁件的磨砂质感；对活塞、曲轴等运动部件赋予亮银色金属材质，体现精加工表面的金属光泽；对油底壳、气门室盖等部件赋予深色哑光材质，区分不同部件的材质属性；对密封垫、管路等非金属部件赋予对应的橡胶、塑料材质，提升整机的视觉真实感。设计思路上，以还原量产V12发动机的完整装配关系为核心，所有部件的装配约束完全按照实际发动机的装配顺序设置，保证拆解后可清晰展示从内到外的层级结构，既可以用于内燃机结构教学演示，也可作为大排量动力总成设计的参考原型，完整呈现V12发动机作为高端动力装置的结构特点与布局逻辑。
