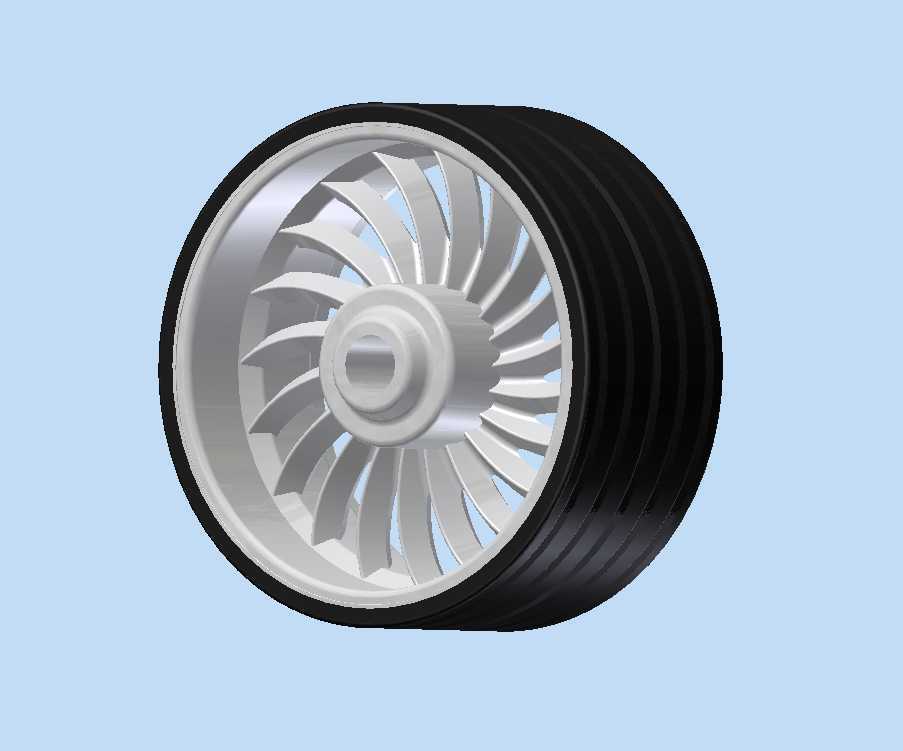

涡轮扇叶造型汽车轮毂结构设计

　　这款轮毂的设计最初是面向学生改装项目的实训需求做的结构方案，核心是兼顾视觉辨识度与常规乘用车的安装适配逻辑，没有做过于夸张的超出安装边界的异形结构，能适配多数紧凑型家用轿车的轮拱空间。从实际装车场景来看，这类多辐条涡轮造型的轮毂，除了满足外观改装的个性化需求，辐条的曲面走向也参考了离心风扇的导风逻辑，车辆行驶过程中，轮辋转动时辐条间的流道可以引导气流顺着辐条曲面流向刹车卡钳与刹车盘位置，带走制动过程中产生的热量，降低长距离制动或者连续下坡制动时的热衰减概率，这也是这类仿扇叶造型轮毂区别于普通直辐条轮毂的实际功能价值，并非单纯做外观造型的噱头。

　　设计过程中首先确定的是安装基准面，也就是轮毂与半轴法兰贴合的安装盘平面，这个平面的平面度公差需要控制在0.05mm以内，避免装车后出现车轮跳动的问题，中心定位孔的尺寸按照常规乘用车的通用基准做匹配，孔壁的同轴度相对于轮辋的旋转中心公差控制在0.03mm，保证车轮转动时的动平衡余量足够，减少后期做动平衡时需要添加的配重块重量。PCD螺栓孔的分布圆直径按照常规五孔乘用车的标准做布局，每个螺栓孔的倒角深度与角度都参考原厂轮毂的设计规范，避免螺栓紧固时出现应力集中，导致螺栓断裂或者安装盘开裂的问题。

　　轮辋部分的宽度按照7J的常规尺寸设计，适配胎宽205到225区间的民用轮胎，轮辋的唇边结构保留了标准的轮胎安装卡槽，保证轮胎充气后可以可靠卡入卡槽，不会在行驶过程中出现脱胎的风险，轮辋的外侧唇边做了轻微的加厚处理，应对日常行驶中路肩剐蹭的情况，轻微剐蹭不会直接损伤轮辋的密封面，避免出现轮胎慢漏气的问题。辐条部分采用了等强度的变截面设计，靠近安装盘的位置辐条厚度更大，承受车辆起步、制动时的扭矩载荷，靠近轮辋外圈的位置辐条厚度逐渐收窄，在保证结构强度的前提下尽可能降低簧下质量，毕竟簧下质量每降低1kg，对于车辆操控响应的提升效果远高于降低簧上质量，这也是轮毂设计过程中需要平衡的核心点——不能为了造型一味增加材料厚度导致重量超标，也不能为了减重过度削减结构厚度导致辐条抗冲击能力不足，遇到路面坑洼时出现辐条断裂的风险。

　　从安装边界来看，这款轮毂的ET值设定在35，属于偏保守的适配值，装车后轮毂不会超出轮拱的外沿，避免雨天行驶时轮胎带起的泥水甩到车身侧面，同时也不会因为ET值过小导致轮毂内侧蹭到避震筒或者转向拉杆，打满方向的时候轮辋内壁与翼子板内衬之间保留了足够的安全间隙，即使后期更换更大尺寸的刹车卡钳，辐条背面的预留空间也能容纳大四活塞的卡钳结构，不需要额外加装法兰盘调整偏移距。轮毂的中心盖位置保留了标准的卡扣安装位，可以适配通用的轮毂中心盖，不需要单独开模做定制配件，降低后期的维护更换成本。

　　细节结构上，辐条的曲面过渡全部做了圆角处理，没有尖锐的棱角，一方面是避免加工过程中出现应力集中导致的零件开裂，另一方面也减少行驶过程中气流在辐条表面产生的风噪，曲面的拔模角度按照低压铸造的工艺要求做了设定，不需要额外做侧抽芯结构就可以完成模具开模，适合小批量的试制生产，学生做项目加工的时候，不管是采用3D打印做样件验证，还是采用低压铸造做小批量的金属样件，都不需要额外调整结构就能满足工艺要求。轮辋的内侧预留了气门嘴的安装孔，位置避开了辐条的遮挡，后期充气或者检测胎压的时候不需要转动车轮就能找到气门嘴，日常使用的便利性也做了考虑。整个轮毂的重量控制在8.2kg，比同尺寸的原厂铸铁轮毂轻了近3kg，对于车辆的加速性能与制动响应都有一定的提升，同时辐条的结构强度经过校核，在承受690kg的单轮额定载荷时，最大应力出现在辐条与安装盘的连接位置，应力值远低于铝合金材料的屈服强度，满足日常公路行驶的强度要求，没有为了极致减重牺牲结构可靠性。
