注塑模具自动顶出用多联齿轮传动组件

项目分类:齿轮 发布时间:2022-03-03 ID:573010
  • 注塑模具自动顶出用多联齿轮传动组件
  • 注塑模具自动顶出用多联齿轮传动组件
  • 注塑模具自动顶出用多联齿轮传动组件
  • 注塑模具自动顶出用多联齿轮传动组件

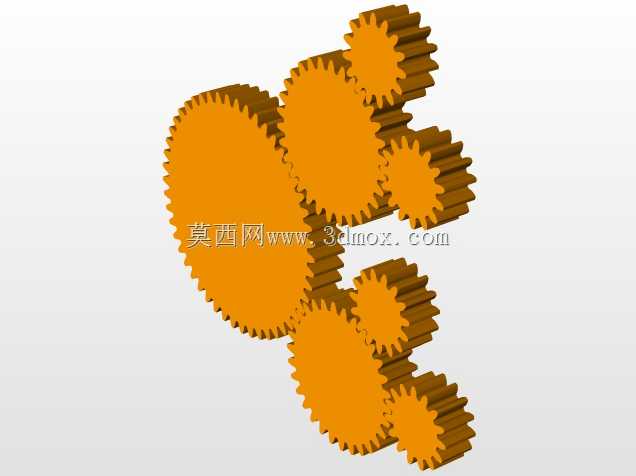

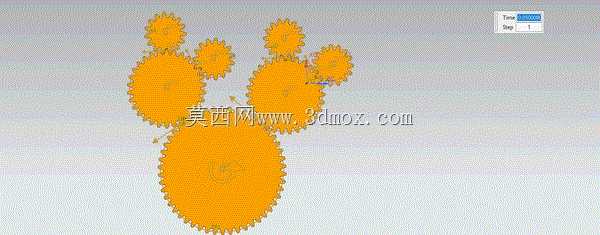

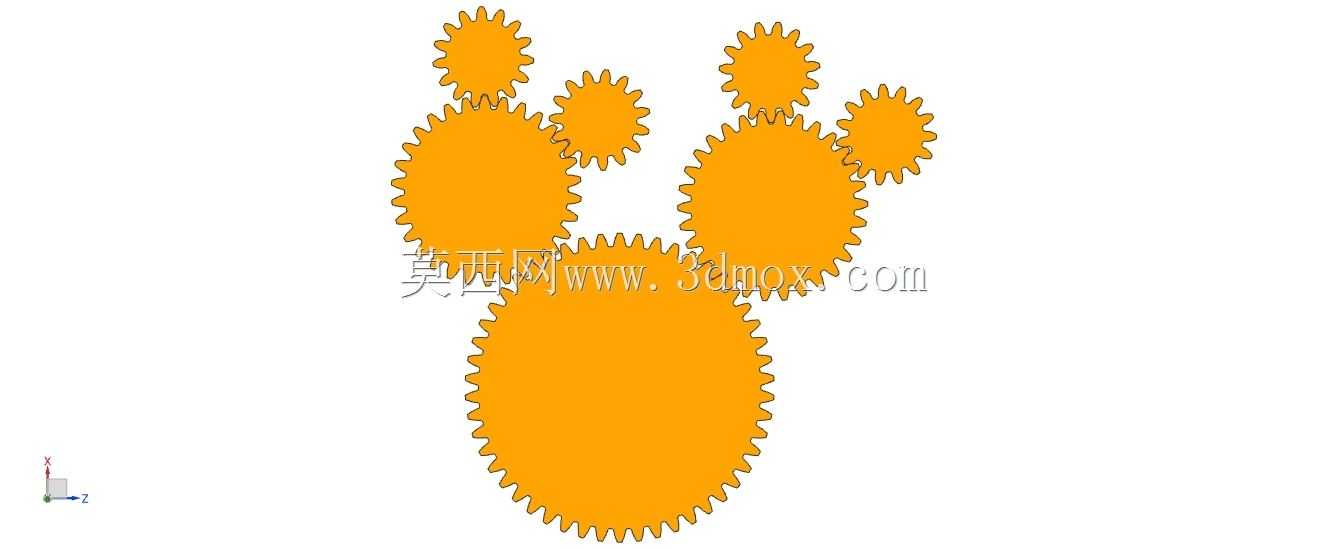

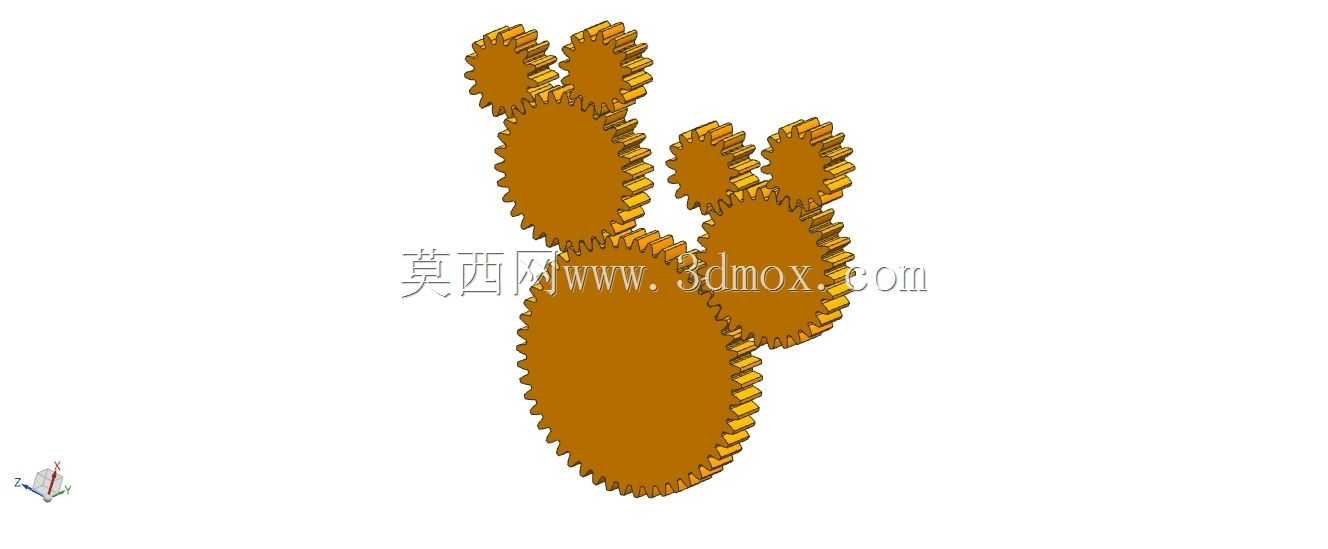

  这套多联齿轮传动结构,是针对注塑生产环节中制品自动脱模需求开发的核心传动部件,主要配套在中小型注塑模具的内部顶出机构中,解决传统顶出结构依赖人工辅助、动作同步性差的实际生产痛点。在注塑车间的实际生产场景里,小型精密注塑件成型后开模阶段,若单纯依靠顶针板的单次直线顶出,很容易出现薄壁结构件粘模、顶出受力不均导致制品变形的问题,尤其是带倒扣、细小嵌件的注塑件,顶出过程需要配合螺纹旋出、侧向抽芯的复合动作,这套齿轮组件就是为了给这类复合脱模动作提供稳定的同步动力输出。从结构设计逻辑来看,整套组件采用不同模数、不同齿数的圆柱直齿轮错落排布,大尺寸主齿轮直接对接模具顶出板的驱动齿条,将开模过程中模板的直线位移转化为旋转动力,

  通过不同传动比的小齿轮组分流动力,分别驱动多个螺纹型芯旋转、侧抽芯滑块的进给动作,所有齿轮的啮合间隙控制在0.02-0.05mm区间,既保证传动过程无卡滞,又能避免间隙过大导致的动作滞后,防止制品脱模时出现拉伤、螺纹乱牙的缺陷。在安装边界设计上,整套齿轮组件的排布完全贴合模具内部的空余空间,最大直径的主齿轮厚度控制在8mm以内,所有小齿轮的安装轴孔都采用标准镶针配合公差,不需要额外加工定制特殊安装轴,直接可以和模具标准件适配,齿轮的齿顶圆与模具模板内壁的安全间隙预留不小于1.5mm,避免模具合模时的装配误差导致齿轮与模板发生干涉。实际使用过程中,这套齿轮组件不需要额外的外部动力源,完全依托注塑机开模的机械动作驱动,

  开模行程走到设定位置时,主齿轮带动各级从动齿轮同步动作,在顶针板向前顶出的同时,旋转动作同步完成螺纹型芯的旋出,整个动作周期和注塑机的开模行程完全匹配,不需要额外调整设备参数,相比传统的油缸驱动旋脱结构,能减少模具上的油路布置,降低模具漏油污染制品的风险,同时能缩短单模次的生产周期,因为齿轮传动的动作响应比液压驱动更快,动作同步精度更高。在结构细节处理上,所有齿轮的齿端都做了15度的导入倒角,装配时不需要反复对位调整,齿轮啮合的初始位置容错空间更大,齿轮的端面都做了平面度研磨处理,和模具压板贴合时没有间隙,避免长期往复动作后齿轮出现轴向窜动。针对注塑模具内部长期接触高温模温、偶尔会接触脱模剂挥发物的工况,

  这套齿轮组件的啮合面设计时预留了微量的储油间隙,装配时涂抹高温润滑脂后,可以保证连续生产20万模次不需要补充润滑,不会因为高温导致润滑脂流失出现齿轮磨损。从传动比匹配来看,主齿轮和各级从动齿轮的传动比经过反复核算,保证螺纹型芯的旋转圈数和顶出板的前进距离完全匹配,不会出现旋转速度过快拉坏制品内螺纹,或者旋转速度过慢导致顶出时制品被螺纹型芯带住变形的问题,针对不同螺距的螺纹型芯,只需要更换对应齿数的从动齿轮就可以适配,不需要重新设计整套传动结构,具备一定的通用适配性。在安装定位设计上,每个齿轮的安装轴位置都设计了定位销孔,装配时先通过定位销确定轴的安装位置,再锁入固定螺丝,避免长期反复正反转动作后轴的位置出现偏移,导致齿轮啮合不良。整套结构没有复杂的异形零件,所有齿轮都可以采用慢走丝加工或者粉末冶金成型,加工成本低,后期维护更换也很方便,生产现场的模具维修人员不需要特殊工具就可以完成易损件的更换。
