辐板式直齿圆柱传动齿轮结构设计

　　这款辐板式直齿圆柱齿轮，是定比传动系统里应用极广的基础动力传递构件，日常在轻工输送设备、小型机床进给箱、农用机械传动组、自动化生产线的动力分流单元里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，不会像带传动那样出现打滑丢转的问题，传动效率能稳定维持在较高水平，适合中低速、中等载荷的定比传动场景。

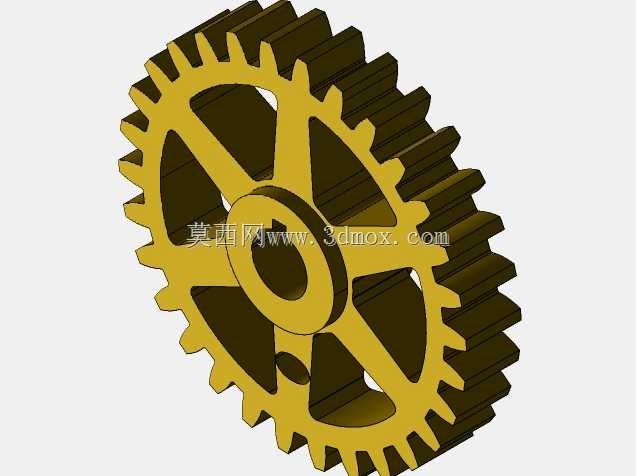

　　从结构设计逻辑来看，这款齿轮采用辐板式轮体结构，而非实心轮坯，核心考量是在满足轮齿弯曲强度、轮体扭转刚度的前提下，尽可能降低轮体自身重量，减少轴系的转动惯量，尤其是在启停频繁的传动工位，更低的转动惯量能降低驱动电机的瞬时冲击载荷，也能减少支撑轴承的径向负载。轮体中心设计有带定位凸台的安装轴孔，凸台的轴向高度略大于辐板厚度，装配时这个凸台会和轴上的定位轴肩贴合，既可以保证齿轮在轴上的轴向定位精度，避免传动过程中出现轴向窜动，也能增大轮毂和轴的配合接触面积，提升扭矩传递的可靠性，防止长期交变载荷下配合面出现压溃变形。

　　轮辐部分采用了六根对称分布的辐条连接轮毂与轮缘，每根辐条的截面做了等强度优化，从轮毂侧到轮缘侧平滑过渡，没有尖锐的直角转角，从根源上减少了应力集中点，避免长期交变载荷下辐条根部出现疲劳裂纹。轮缘部分的厚度经过校核，完全满足齿根强度要求，能保证轮齿在承受额定载荷时，轮缘不会出现形变影响啮合精度。齿形部分采用标准渐开线直齿齿廓，齿向没有螺旋角，装配时不需要额外调整轴向位置来对齿，安装调试门槛更低，也不会产生轴向分力，对支撑轴承的轴向承载能力没有额外要求，能简化配套轴系的结构设计。

　　在安装边界方面，这款齿轮的中心轴孔公差一般采用H7/k6的过渡配合，装配时需要通过平键来传递扭矩，轴孔的长度要和配合轴段的长度匹配，装配后需要用轴端挡圈或者圆螺母做轴向锁紧，防止运转过程中出现轴向窜动。齿轮的齿顶圆直径、齿宽是安装时需要重点关注的尺寸，齿顶圆决定了啮合齿轮的中心距范围，安装时两轴的中心距偏差需要控制在公差范围内，否则会出现齿侧间隙过大导致传动冲击、或者间隙过小导致卡齿、磨损加剧的问题；齿宽则决定了和配对齿轮的啮合接触长度，一般设计时会比配对齿轮的齿宽略窄2-3mm，避免装配时的轴向错位导致啮合接触面积不足。

　　实际应用中，这类齿轮的润滑方式根据运行转速选择，转速低于2m/s时可以采用脂润滑，定期补充润滑脂即可；转速更高的场景则采用油浴润滑或者飞溅润滑，保证齿面啮合时能形成稳定的油膜，降低齿面磨损，延长使用寿命。设计建模时，齿根部分做了标准的圆角过渡，避免加工时应力集中，也能提升热处理时的工艺性，减少淬火开裂的风险；辐板上预留的小孔是工艺孔，既可以作为吊装孔方便装配时的搬运定位，也可以在做动平衡时作为去重孔，调整轮体的动平衡精度，适合转速较高的传动场景。

　　这类直齿齿轮的啮合是沿齿宽方向全齿同时进入啮合、同时退出，相比斜齿轮会有一定的啮合冲击，但因为加工简单、装配方便、没有轴向力，在很多对传动平稳性要求不是极端严苛的中低速场景下，是性价比极高的传动选择，比如小型包装线的输送辊传动、普通台钻的主轴变速组、农用脱粒机的传动系统里，这类辐板式直齿轮都是非常常用的构件，建模时严格遵循渐开线齿廓的生成逻辑，保证齿形精度，才能确保后续加工出来的齿轮啮合平稳、噪音低、使用寿命长。
