变电站用施耐德SM6 DM1-A中压开关设备

　　在城乡配电网升级、工业厂区变配电系统搭建、商业综合体供配电配套的场景里，中压开关柜是衔接上级电网与下级负荷的核心节点，这款SM6 DM1-A型施耐德中压开关设备，正是面向10kV级中压配电场景开发的紧凑型柜型，日常承担着线路分合控制、故障隔离、负荷分配的核心作用，在环网供电、终端配电的布局中都能适配。从实际使用的角度看，这类柜型常被部署在小区开闭所、工厂车间进线端、户外箱式变电站内部，相比传统敞开式配电装置，它的全封闭绝缘结构能大幅降低潮湿、粉尘、小动物触碰带来的短路风险，哪怕是沿海高盐雾区域、北方多沙尘厂区，只要做好柜体基础密封，就能长期稳定运行，日常运维时不需要频繁清理内部积尘，能有效减少停电检修的频次。做三维结构设计的时候，

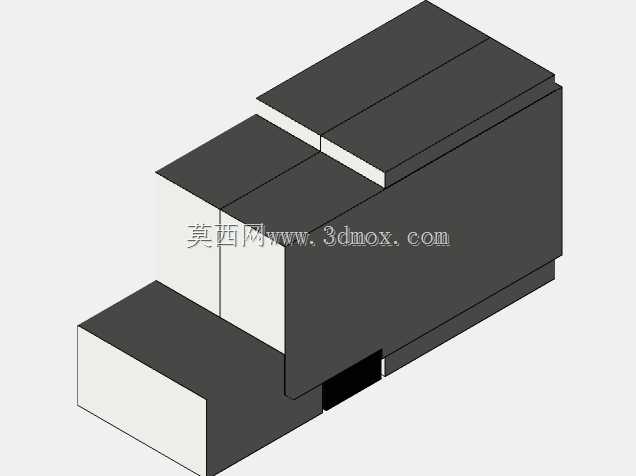

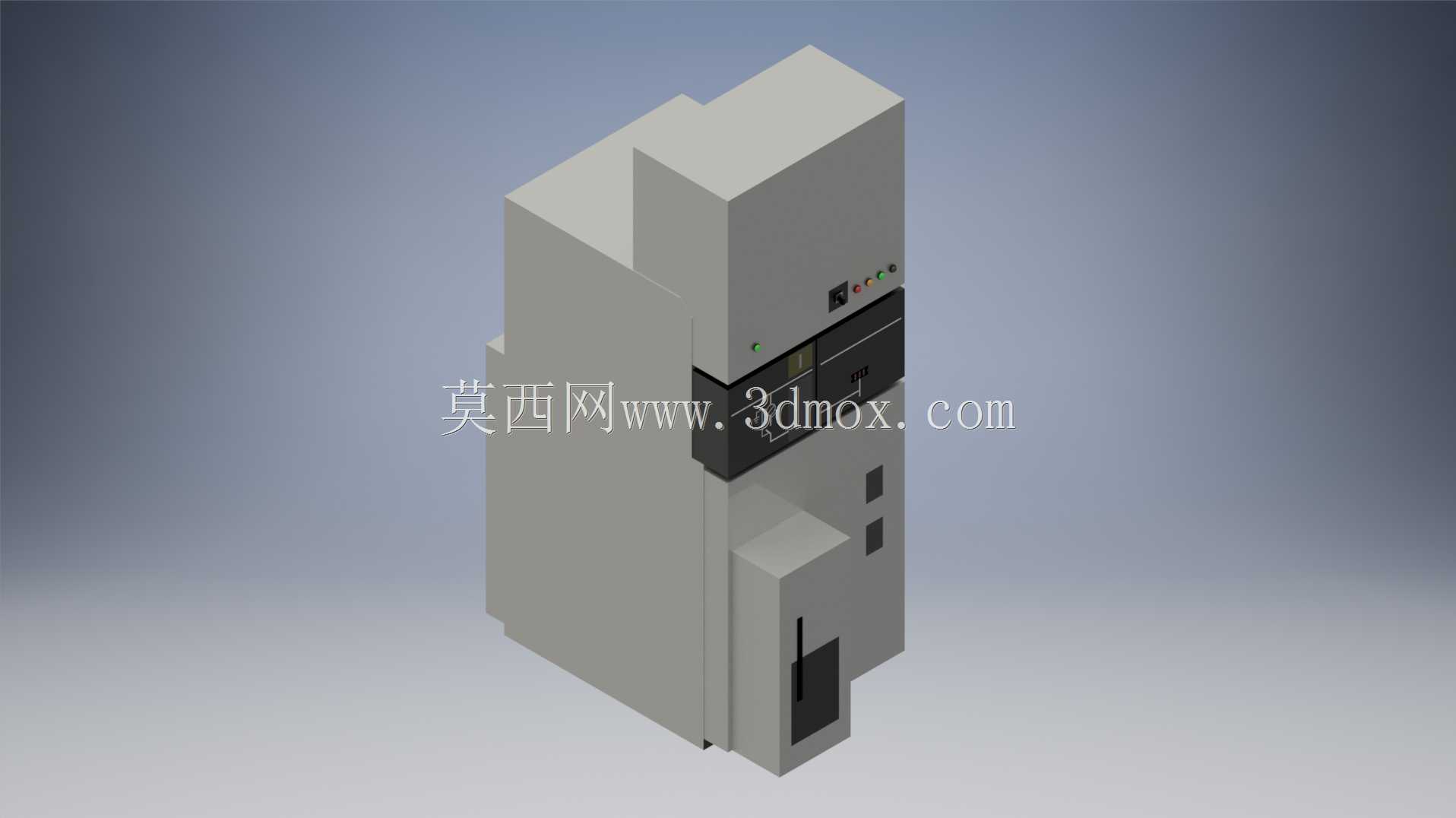

　　首先要卡准安装边界的硬性要求，这类柜型属于立式落地安装结构，底部预留有标准的电缆进出线开孔，安装时需要匹配土建预留的电缆沟位置，柜体整体的进深、宽度尺寸要适配常规配电房的柜位排布间距，相邻柜体并柜时，侧面的拼接定位结构要完全对齐，保证母线连接时的同轴度，避免出现接触应力不均导致的发热问题。柜体的外形采用阶梯式布局，上部是高压绝缘腔体，内置负荷开关、接地刀闸、绝缘母线等核心高压部件，所有带电部分都被封闭在环氧树脂浇注的绝缘壳体内，操作机构设置在柜体正面中部的操作面板区域，面板上预留有操作孔、状态指示窗、闭锁标识位置，操作时必须严格按照五防联锁的逻辑顺序，先断开负荷开关再合接地刀闸，才能打开下部的电缆室门，

　　这套联锁结构在建模时要把各个动作的干涉间隙算准，不能出现操作卡滞或者联锁失效的结构问题。下部的电缆室预留了足够的接线空间，能适配不同截面的三芯电力电缆终端头安装，电缆固定夹的安装位置要对应电缆弯曲半径的要求，避免电缆终端头承受额外的机械应力，柜内还预留了电流互感器、带电显示装置的安装位，方便后期根据配电方案选配监测元件。设计过程中还要考虑运维的便利性，柜门的开启角度要满足运维人员操作、检修的空间需求，柜内的二次走线槽要和高压腔体保持足够的安全距离，二次线的走线路径要避开操作机构的运动行程，防止机构动作时磨损线缆绝缘层。柜体表面的涂装采用工业级环氧粉末喷涂，颜色选用配电设备常用的浅灰色调，既能在配电房环境下保持耐脏、耐腐蚀的特性，

　　也符合电力行业的设备外观规范，正面的操作区域做了视觉分区，用黑色的操作面板和浅灰色柜体形成明显区分，方便运维人员快速识别操作位置。从结构强度上看，柜体的框架采用折弯钢板拼接成型，各个连接点的强度要满足运输、安装过程中的抗震动要求，吊装位置的结构要做加强处理，避免现场吊装时出现柜体变形，顶部的泄压通道结构要对准柜内高压腔体的泄压方向，万一出现内部燃弧故障时，高压气体能顺着泄压通道向上排出，不会伤及正面操作的运维人员。建模时还要注意各个密封面的配合间隙，柜门和柜体之间的密封胶条安装槽尺寸要匹配胶条的压缩量，保证IP防护等级达到设计要求，防止潮气、粉尘进入柜内影响绝缘性能。对于设备选型的工程师来说，这个三维模型能直观呈现柜体的外形尺寸、安装点位、操作空间预留要求，在做配电房布局设计时，可以直接导入模型核对柜位间距、电缆沟位置、操作通道宽度是否符合规范，避免后期现场安装时出现尺寸冲突；对于结构设计从业者来说，模型里的联锁结构、绝缘腔体布局、安装固定方式，都能作为紧凑型中压柜设计的参考，尤其是在小空间配电场景的柜型优化上，这种紧凑化的布局思路能有效压缩设备占地面积，提升配电房的空间利用率。
