多关节铰接传动链节结构设计

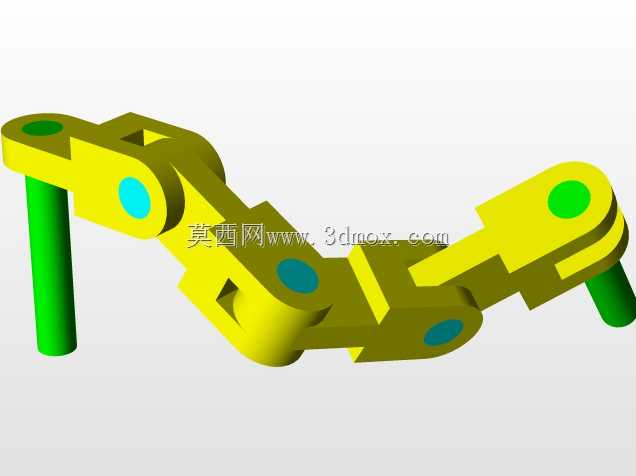

　　在各类需要柔性传动、往复铰接运动的机械结构中，这类多关节链节是承担动力传递、运动轨迹约束的核心基础部件，常见于工业输送线的柔性牵引链、自动化设备的铰接传动臂、工装夹具的联动锁紧机构、特种作业机械的行走履带连接段，甚至部分轻工设备的开合联动结构中，不同应用场景下对链节的铰接间隙、载荷承受能力、安装适配性都有差异化的要求。从结构设计逻辑来看，该链节采用多段串联铰接的布局，每一段链节主体都设置了同轴的铰接孔位，孔位内嵌装耐磨衬套结构，对应图中蓝色、绿色的环形区域，这类衬套通常采用自润滑铜合金或者工程塑料材质，目的是降低铰接销轴转动时的摩擦系数，减少长期往复运动下的磨损量，延长整套链组的维护周期。链节主体采用等强度的变截面结构设计，

　　在铰接孔位周边做了加厚处理，因为孔位位置是应力集中的核心区域，承受销轴传递的剪切力与拉压力，加厚处理可以避免长期载荷下孔位出现变形、开裂的问题；而链节中段则做了轻量化的挖槽设计，在不降低整体结构强度的前提下，减少零件自身重量，降低运动过程中的惯性冲击，尤其适用于高速往复运动的传动场景，能有效减少驱动端的动力损耗。从安装边界来看，链节两端的铰接销轴采用伸出式设计，对应图中两端的绿色圆柱段，这部分是与相邻链节或者设备安装基座连接的定位段，销轴直径与铰接孔采用间隙配合，配合公差通常选H8/f7级别，既保证转动时的灵活性，又不会因为间隙过大产生传动晃动；销轴端部设置有卡簧槽或者螺纹孔，用于安装轴向定位件，避免链节运动过程中销轴脱出，

　　造成传动失效。在实际选型应用时，需要根据整套链组的牵引载荷计算单节链节的受力情况，确认链节主体的材质选型，常规轻载传动场景可以选用工程塑料注塑成型，具备自重轻、耐腐蚀、免润滑的优势，中重载场景则需要选用45号钢或者合金钢锻造后机加工成型，铰接孔位做淬火处理提升表面硬度，耐磨衬套根据运动频率选择对应材质，高频往复运动场景下建议选用带储油槽的铜基衬套，定期加注润滑脂即可保证长期稳定运行。设计这类链节结构时，需要重点校核相邻两节链节的最大摆动角度，避免转动过程中链节主体出现结构干涉，图中每段链节的铰接端都做了圆弧过渡处理，就是为了给相邻链节的摆动预留足够的空间，保证整套链组可以按照预设的轨迹完成弯曲、转向动作；

　　同时要保证每一段链节的铰接孔位同轴度误差控制在0.02mm以内，否则串联组装后会出现转动卡滞、偏磨的问题，严重时会导致整套传动链卡死。这类链节不同于标准输送链的链节结构，它的单节长度更长，铰接点间距更大，适合大弯曲半径的柔性传动场景，比如自动化生产线上的工件柔性推送机构、大型设备的检修门联动铰链、特种机器人的柔性行走机构，都可以采用这类非标准链节进行组合设计，通过调整单节链节的长度、铰接孔的直径、销轴的伸出长度，就可以适配不同的安装空间与载荷需求。在三维建模过程中，需要提前预留衬套的安装间隙，销轴与链节主体的装配关系要按照实际配合公差进行建模，模拟整套链组串联后的摆动极限位置，排查结构干涉问题，同时要对铰接位置做应力仿真分析，确认最大载荷下的应力值低于材料的屈服强度，保证结构运行的可靠性。
