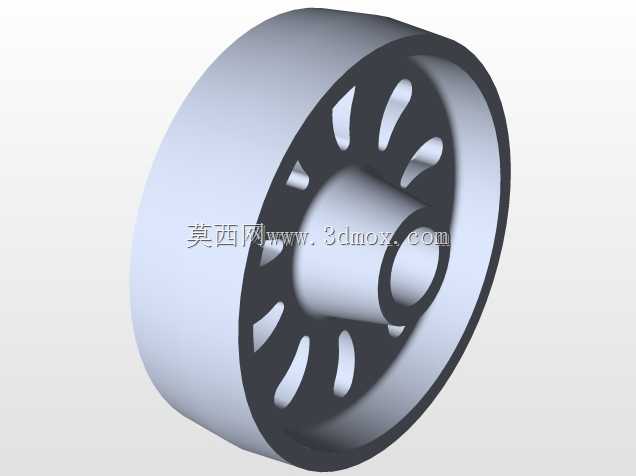

带辐条镂空结构的轮毂式传动滚轮

　　这类带辐条镂空的轮毂式滚轮，常被用在轻载输送线、小型导引机构、桌面级传动设备当中，区别于实心轮的厚重结构，辐条式的设计在保证轮体径向承载能力的前提下，大幅削减了整体自重，能有效降低配套驱动端的动力负载，在需要频繁启停的往复运动场景里，能减少转动惯量带来的位置偏移问题，提升传动响应速度。从结构设计逻辑来看，轮体采用一体式回转结构，外圈为等宽的光滑圆柱面，表面无额外防滑纹理，适配光滑金属导轨、硬质塑胶轨道的接触场景，运行过程中不会因为纹路卡滞杂物造成运转卡顿；中间的轮毂部分做了阶梯式轴孔设计，内层小孔为核心安装定位孔，和配套的转动轴采用过渡配合，保证转动过程中轮体和轴不会出现相对滑动，外层的锥形过渡段用来分散轴孔位置的应力，

　　避免轮体承受径向载荷时，轴孔边缘出现应力集中导致的开裂问题。连接外圈和轮毂的辐条采用均匀分布的水滴形镂空结构，每一处辐条的截面都做了等强度优化，靠近轮毂的位置截面宽度更大，向外圈方向逐渐收窄，完全匹配轮体承受径向载荷时的应力分布曲线，不会出现局部材料冗余或者强度不足的问题，镂空的空隙同时可以作为运转过程中的散热通道，当滚轮长时间连续运转时，轮体和导轨摩擦产生的热量可以通过镂空空隙快速散出，避免轮体局部温度过高造成材料形变，影响运转精度。在安装边界的设计上，轮体的轴向宽度和外圈直径的比例控制在1:1.2左右，安装时不需要额外加装加宽的定位挡边，只要在轴端配套对应规格的轴用挡圈，就可以限制轮体的轴向窜动；

　　轴孔的深度和轮体的轴向宽度保持一致，装配时轴的插入深度可以和轮体宽度齐平，不需要预留额外的轴段伸出空间，能有效压缩整套机构的轴向安装尺寸，适合在安装空间紧凑的小型设备里使用。这类滚轮的接触工作面做了同轴度公差约束，整圈外圆的径向跳动量控制在很小的范围内，运转过程中不会出现周期性的跳动异响，在作为导引轮使用时，能保证配套的皮带、滑轨运行平稳，不会出现跑偏、窜动的问题。和同尺寸的实心滚轮相比，这种辐条结构的重量能降低40%左右，在多滚轮排布的长距离输送场景里，整体的自重削减效果非常明显，能降低支撑框架的承载要求，减少设备整体的材料投入。设计过程中需要注意辐条和外圈、轮毂的连接位置都做了圆角过渡，避免直角位置的应力集中，

　　在承受冲击载荷的时候，不会因为应力突变出现辐条断裂的问题；轮体的所有回转面都做了拔模角度适配，不管是采用机加工还是注塑成型的加工方式，都能顺利完成脱模或者装夹加工，不需要额外做特殊的工装夹具，加工工艺性较好。实际应用场景里，这类滚轮除了输送线的承载轮使用，还可以作为小型设备的从动轮、张紧轮使用，当作为张紧轮使用时，辐条的镂空结构可以方便操作人员穿入工具调整安装位置，不需要额外设计工艺孔，简化了装配调整的流程。轮体的材料选择范围较广，根据使用场景的载荷、环境要求，可以选用硬质尼龙、铝合金、工程塑料等不同材质，对应的结构尺寸不需要做大幅调整，只需要根据材料的强度特性微调辐条的截面厚度，就可以满足不同场景的使用要求。在尺寸匹配上，轴孔的直径可以根据配套轴的规格做系列化调整，外圈直径、轮体宽度也可以按照安装空间的要求做等比例缩放，辐条的数量可以根据承载要求做增减，重载场景下适当增加辐条数量、提升单根辐条的截面宽度，轻载场景下可以减少辐条数量进一步降低自重，整体结构的拓展性较强，能适配多种不同的使用需求。
