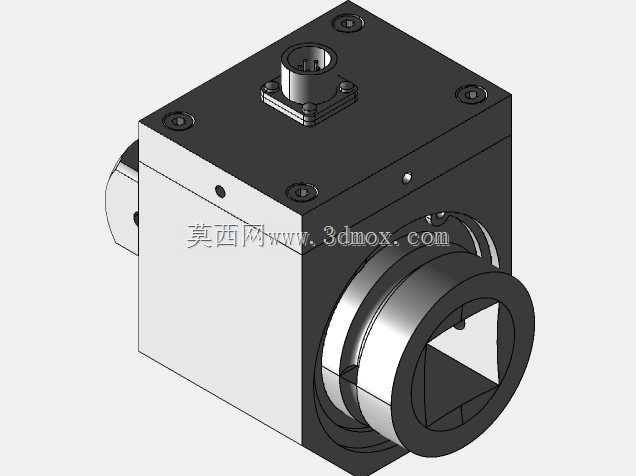

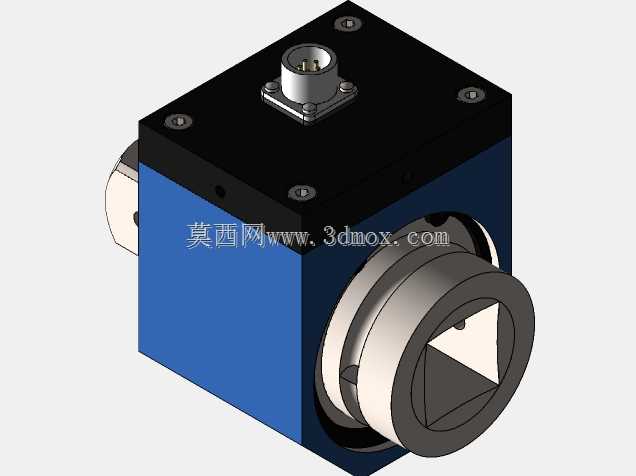

1英寸方驱1000牛米动态旋转扭矩传感器

　　在各类动力传动测试台架、电动工具耐久校验、紧固件拧紧工艺验证、减速机出厂性能检测场景中，扭矩参数的动态采集是核心测试环节，这款1英寸方形驱动接口的旋转扭矩传感器，正是针对中高量程动态扭矩测试需求开发的检测部件。不同于静态扭矩传感器仅能采集静止或低速旋转状态下的力矩值，该款传感器采用非接触式信号传输结构，可在轴系连续旋转过程中持续输出稳定的扭矩信号，不会因为滑环磨损带来信号漂移或寿命衰减问题，适配长时间连续运转的测试工况。从结构设计来看，传感器主体采用分体式模块化布局，上下两端的1英寸方形驱动接口完全匹配工业级套筒、方孔转接工装的通用连接尺寸，无需额外定制转接件即可快速接入现有测试轴系，方形驱动的配合公差按照重载传动级精度设计，

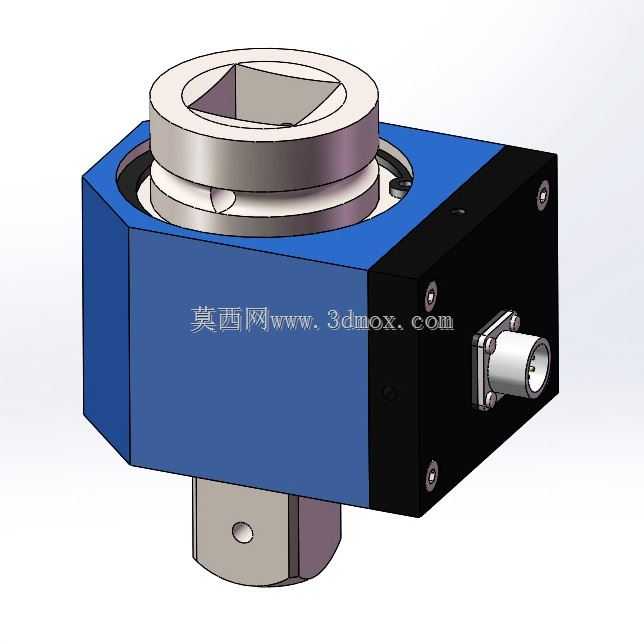

　　可承受1000NM额定扭矩下的冲击载荷，避免配合间隙带来的测量误差。主体外壳分为蓝色阳极氧化铝型材段与黑色表面处理钢质端盖两部分，铝型材段承担主体结构支撑与散热功能，连续满量程运行时可将内部应变片产生的热量快速导出，保证测量精度的温漂控制在允许范围内；钢质端盖则用于固定信号输出接头与内部轴承组件，侧方的BNC型信号接头可直接对接通用测试采集设备，接头位置做了凸起防护结构，避免测试现场布线拉扯造成接头损坏。内部核心测量单元采用电阻应变式测量原理，应变片通过特殊粘接工艺固定在弹性轴的应变敏感区，弹性轴的材质选用经过调质处理的合金结构钢，既保证1000NM量程下的弹性变形量处于应变片最佳测量区间，又预留了足够的过载余量，

　　可承受短时150%额定扭矩的冲击而不产生塑性变形。轴承组件选用深沟球轴承支撑旋转轴系，轴承的径向游隙按照P4级精度选配，保证旋转过程中轴系的径向跳动量控制在极小范围内，避免附加弯矩对扭矩测量结果产生干扰。从安装边界来看，该传感器的整体外形为方正结构，安装时可通过外壳上的预留安装孔直接固定在测试台架的安装平板上，不需要额外设计复杂的抱紧夹具，上下方驱的同轴度由传感器内部加工精度保证，安装时仅需保证两端连接的工装与方驱完全贴合，避免单边受力即可。在实际应用中，这类传感器常被集成到螺栓拧紧测试台，用于校验电动扭矩扳手的输出精度，也可安装在电机与减速机的连接轴段，实时采集传动系统的动态扭矩变化，捕捉传动过程中的冲击、

　　卡滞等异常工况对应的扭矩波动，还可用于阀门启闭力矩测试、旋转类工具的负载特性测试等场景。设计过程中充分考虑了工业现场的使用环境，外壳的防护等级满足常规工业车间的使用要求，可抵御测试现场的切削液飞溅、粉尘侵入，信号输出做了屏蔽处理，可避免车间内变频器、伺服电机产生的电磁干扰影响测量信号稳定性。不同于法兰式扭矩传感器需要对接两端法兰盘，方驱接口的设计让这款传感器的拆装效率大幅提升，在需要频繁更换测试工装的多品种测试场景中，可大幅缩短测试准备时间，方形驱动的止退结构可配合常规的钢珠锁定结构，防止旋转过程中连接的套筒或工装脱落。传感器的整体重量控制在合理区间，安装时不会对测试轴系带来过大的附加负载，对于小功率传动系统的测试也不会因为自身惯量影响测试结果的准确性。在结构细节上，端盖与主体的连接采用内六角圆柱头螺钉，螺钉的拧紧力矩按照设计规范执行，结合面处设置了密封胶条，既保证连接刚性，又实现密封效果；信号接头的引脚定义遵循行业通用标准，可直接替换同量程同接口的其他品牌传感器，无需重新调整采集设备的接线定义。弹性轴的设计经过有限元应力仿真验证，在额定扭矩下的最大应力远低于材料的屈服强度，疲劳寿命满足长期循环加载的使用要求，应变片的粘贴位置经过反复优化，可最大程度降低轴向力、弯矩带来的测量串扰，保证扭矩测量的准确度。
