杆端拉压两用测力称重传感器结构

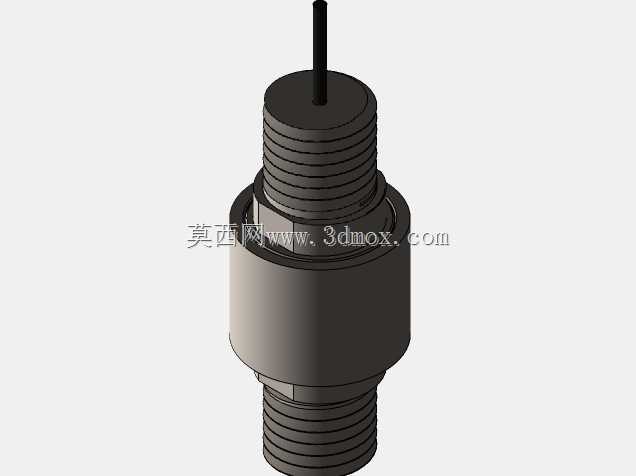

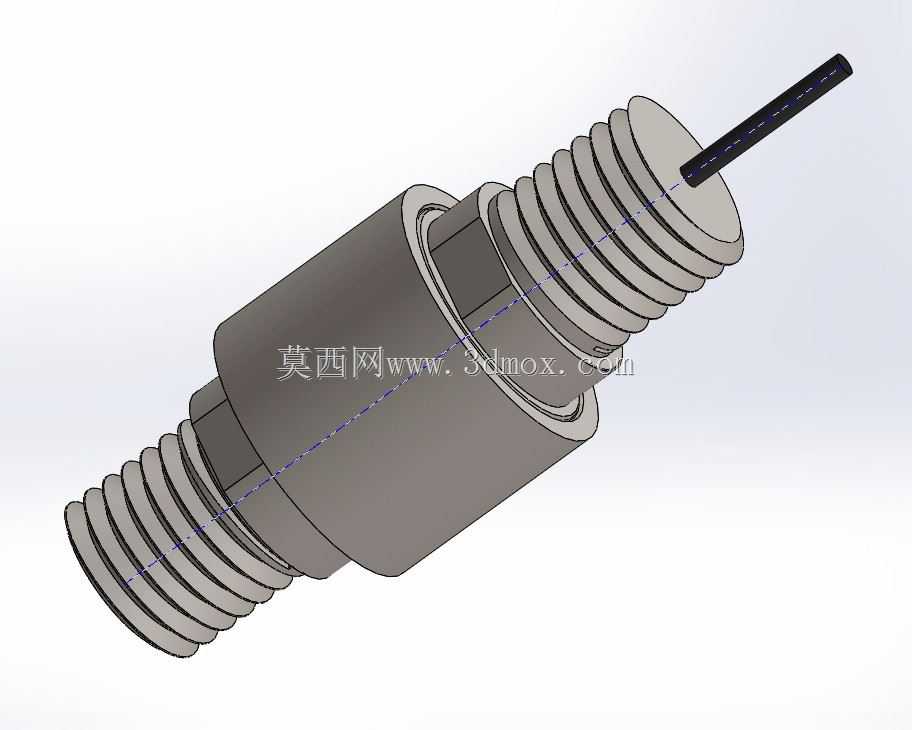

　　在工业测力与称重检测场景中，这类杆端结构的拉压两用传感器是装配线压装力监测、料仓称重、试验机载荷检测、起重设备过载保护等环节的核心检测元件，区别于平面承压式的称重传感器，它采用两端外螺纹的杆式结构，能够同时承受轴向的拉力与压力载荷，不需要额外设计复杂的转接工装就能直接串接在受力链路里，大幅简化了检测工位的结构设计。从实际选型适配的角度看，这类传感器的核心设计思路是将应变片贴合在弹性体的应变集中区域，当两端受到轴向拉压载荷时，弹性体产生微形变，带动应变片的电阻值发生线性变化，再通过内部的信号调理电路输出与载荷成正比的标准电信号，实现力值的精准检测。这款传感器的外形采用通体圆柱结构，两端加工有标准外螺纹，

　　安装时只需要在被测构件上加工对应规格的内螺纹孔，将传感器两端旋入即可完成固定，不需要额外的法兰安装板、固定支架等附件，对于安装空间紧凑的设备来说，这种结构的空间占用率远低于法兰式、S型拉压传感器，尤其是在小型自动化设备的压装工位、电动缸的出力检测、绳索拉力监测等场景中，杆端螺纹的安装方式能够直接替换原有连杆的部分段，不会额外增加设备的整体尺寸。从安装边界来看，设计这类传感器的三维结构时，首先要保证两端螺纹的同轴度公差，若同轴度偏差过大，安装后传感器会承受额外的侧向弯矩，不仅会导致测量值出现偏差，长期受偏载作用还会造成弹性体的疲劳损坏，缩短传感器的使用寿命；其次要预留出线端的走线空间，传感器尾部的出线采用径向侧出的方式，

　　建模时需要考虑线缆的最小弯曲半径，避免安装后线缆被过度弯折导致信号传输中断。在功能特性上，这款传感器覆盖10kN到50kN的量程范围，能够满足大部分中小载荷的工业检测需求，弹性体采用一体化加工的结构，没有拼接焊缝，长期受交变载荷作用时的稳定性更好，外壳的密封结构能够适配普通工业车间的多尘环境，不需要额外加装防护套就能稳定工作。在实际设备设计中选用这类传感器时，需要注意受力链路的对中设计，尽量避免侧向力、扭转力矩传递到传感器本体上，若工况中存在不可避免的偏载，需要在传感器两端加装万向节转接杆，抵消偏载带来的测量误差；建模装配时还要注意传感器的额定载荷与被测力的匹配，不要长期在超量程120%以上的工况下使用，

　　避免弹性体产生塑性形变导致传感器永久失准。另外，这类杆端传感器的螺纹规格通常采用标准公制螺纹，和常规的连杆、拉杆配件通用，在做设备改型时不需要重新加工定制连接件，能够大幅缩短设备的装配调试周期，比如在小型拉力试验机的改造中，直接替换原有拉杆的中间段就能加装力值检测功能，不需要改动设备的原有框架结构；在自动化压装设备里，将传感器串接在压头和驱动缸之间，就能实时监测压装过程的力值变化，配合控制系统实现压装到位判定、压装不良筛选的功能。从三维建模的细节来看，弹性体的中间段是应变区，建模时要保证这个区域的壁厚均匀，过渡圆角平滑，避免出现应力集中的尖角，否则实际加载时应力会集中在尖角位置，导致应变片的检测区域应变不均匀，影响测量线性度；两端的螺纹收尾处要加工退刀槽，避免螺纹加工时的不完整牙型影响安装的同轴度，同时退刀槽的圆角也要做圆滑处理，减少应力集中。出线端的防护结构要和本体做一体化设计，保证线缆和本体连接位置的密封性能，防止切削液、粉尘从出线位置进入传感器内部损坏电路。
