薄型拉压两用测力称重传感器结构

　　做非标自动化设备的力值检测工位选型时，这类薄型方座式的拉压两用测力元件，是小空间安装场景里绕不开的选项。之前做小型压装设备的压装力监控、桌面型拉力测试台的载荷采集、仓储分拣工位的小件动态称重，还有自动化装配线上的螺丝锁附扭力转轴向力检测，都用过同结构的测力元件，最突出的优势就是安装高度极低，不需要给传感器预留太长的垂直安装空间，对于设备整体做薄、压缩整机尺寸的设计需求适配性极强。

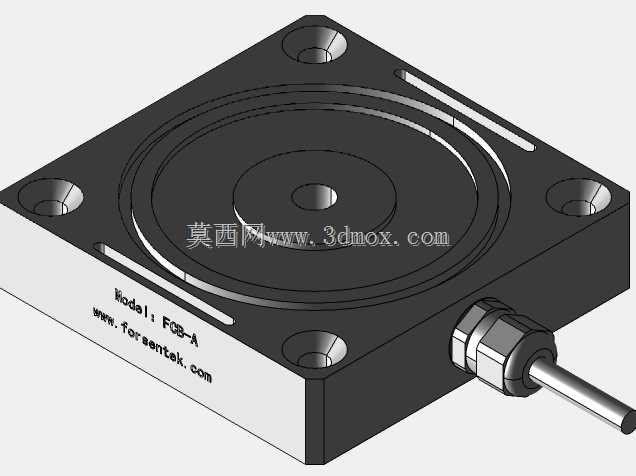

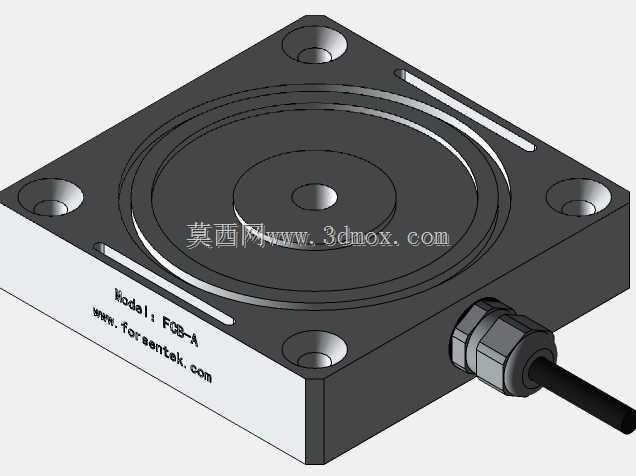

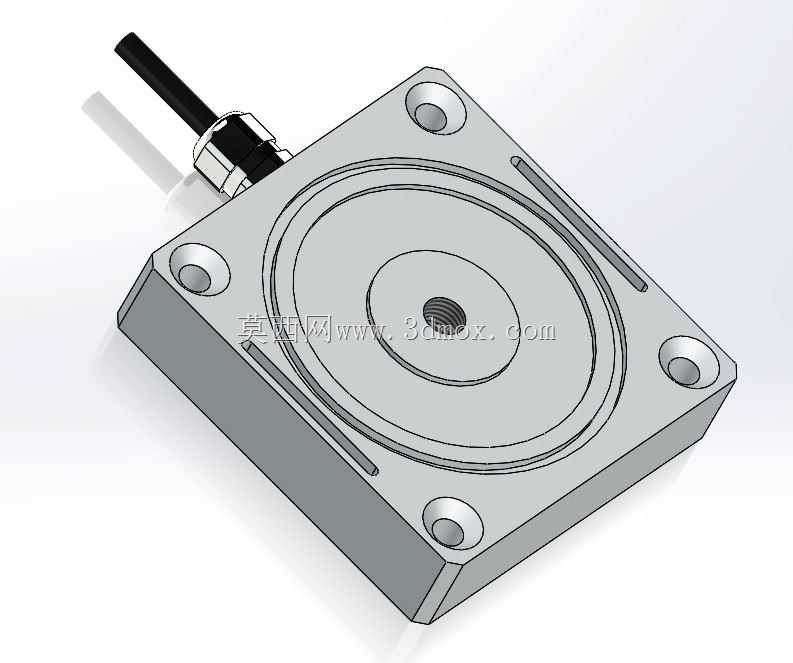

　　从结构设计逻辑来看，这类测力元件采用整体式方形弹性体加工，四个角预留沉头安装孔，安装时直接通过螺栓将传感器本体固定在设备安装基准面上即可，不需要额外设计复杂的安装支架，安装基准面的平面度只要控制在0.1mm以内，就能避免额外的安装附加应力影响测量精度。弹性体中心位置设计有标准内螺纹孔，这个位置是载荷的直接作用点，不管是承受向下的压力载荷，还是通过连接件传递向上的拉力载荷，力的作用线都能和传感器的中心轴线重合，从根源上减少偏载带来的测量误差。出线端采用侧出式的防水接头设计，线缆从弹性体侧面水平引出，不会占用传感器上下方的安装空间，同时接头位置做了密封处理，能适配车间内有少量切削液、粉尘的常规工业场景，不需要额外做防护结构。

　　从实际使用的功能特性来说，这类测力元件可同时覆盖拉伸和压缩两个方向的力值测量，不需要针对拉、压工况分别选型，对于需要双向测力的工位，比如插拔力测试、按键按压力与回弹力检测、小型构件的拉压疲劳测试，单只传感器就能完成双向力值采集，简化设备的力检测回路设计。同安装尺寸的弹性体可覆盖500N到2000N的量程范围，也就是常说的50kg、100kg、200kg量程段，不同量程的产品安装孔位、中心螺纹规格、整体外形尺寸完全一致，设备设计阶段不需要针对不同量程预留不同的安装空间，后期调整工位测力量程时，直接更换传感器即可，不需要改动安装结构，大幅降低设备改型的设计和加工成本。

　　安装边界方面，这类传感器的方形底座四个安装孔的位置公差控制在±0.05mm以内，设计安装板时可以直接按孔位坐标打沉头孔，安装时要注意螺栓的锁紧扭矩要均匀，避免单个螺栓锁得过紧导致弹性体产生预变形，影响零点输出。传感器上方的载荷作用面要保证和被测力的方向垂直，偏载角度不能超过3°，如果工况下不可避免存在小角度偏载，可以在中心螺纹位置加装万向压头或者拉力连接件，抵消偏载带来的侧向力影响，侧向力如果超过额定载荷的10%，就容易造成弹性体不可逆的形变损坏，这是结构设计时必须要注意的防护点。另外这类薄型传感器的整体高度通常只有二十多毫米，安装时上下方的预留间隙只要大于5mm就能满足形变需求，不需要预留大的避让空间，对于安装空间局促的桌面型设备、嵌入式检测工位来说，比柱式、S型的拉压传感器适配性强很多。

　　在建模还原这类传感器结构的时候，要重点还原弹性体的应变区结构，也就是中心载荷区和外圈安装座之间的薄壁环形应变梁，这个位置是贴应变片的核心区域，建模时要保证薄壁的厚度均匀，过渡圆角要符合加工工艺要求，不能出现应力集中的直角结构，否则实际加工出来的传感器线性度会达不到设计要求。侧出的线缆接头要和本体的安装孔做同轴配合，接头的螺纹规格、密封槽结构也要准确还原，方便设计时直接对接设备的走线结构。四个角的沉头安装孔要标注清楚沉头深度和通孔直径，方便选型时直接匹配对应的安装螺栓规格，中心的载荷螺纹孔要标注螺纹深度和有效啮合长度，保证载荷连接件的螺纹旋合长度足够，避免受力时螺纹滑牙。
