平行四边形侧面安装式测力称重传感器结构

　　在工业测力与称重检测场景中，这类平行四边形结构的侧面安装式力传感器，常被集成在小量程测力工位、小型称重平台、插拔力检测工装、按键手感测试设备、精密压装力监测点位中，替代进口同规格测力元件时，能在保证测量精度的前提下适配紧凑安装空间。从结构设计逻辑来看，平行四边形弹性体结构是这类传感器的核心设计思路，这种结构能在受力时产生均匀的应变分布，有效降低偏载带来的测量误差，相比传统S型传感器，侧面安装的固定方式不需要在传感器上下端面预留安装操作空间，能直接贴装在设备立板或者安装支架的侧面，大幅压缩测力单元的整体占用空间，适合安装空间局促的小型自动化检测设备。

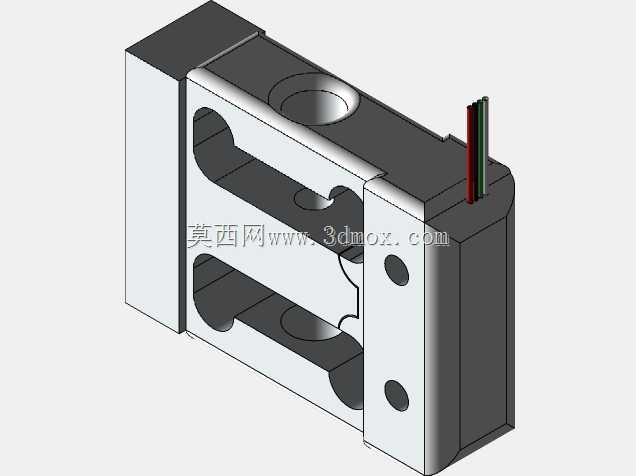

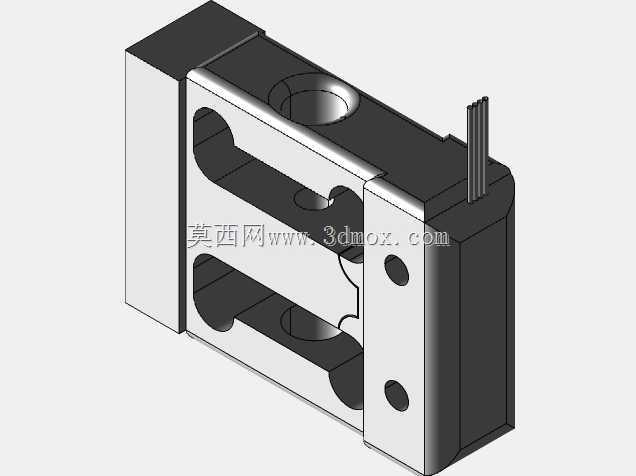

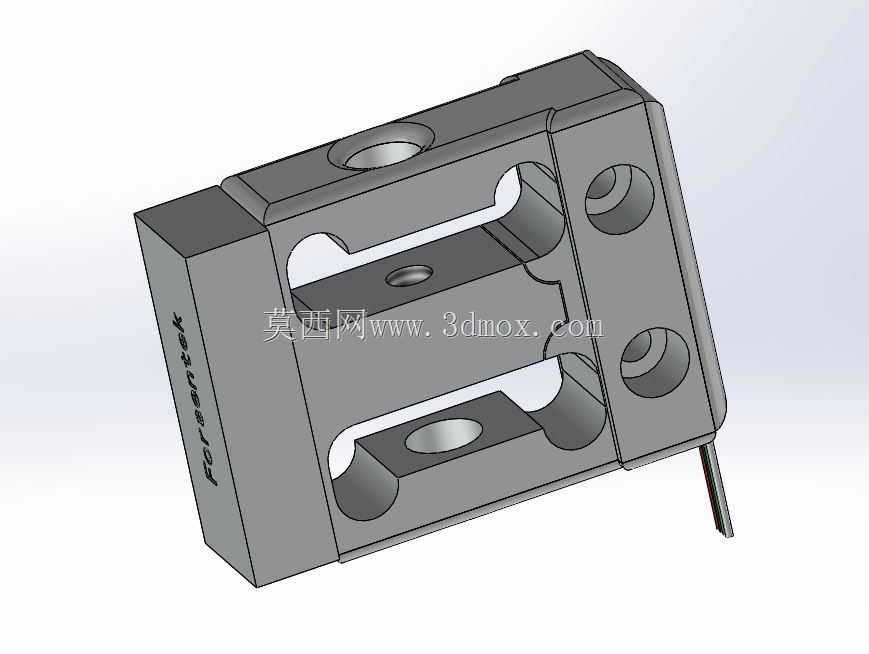

　　从安装边界来看，这类传感器的主体为方块式金属弹性体结构，侧面预留了两个同轴的安装沉孔，可通过内六角螺栓直接固定在安装基准面上，不需要额外的转接支架，上下受力端分别设置了带内螺纹的安装孔，用于连接受力加载端与被测工件，出线端从弹性体侧方引出屏蔽线缆，可直接接入应变式传感器变送器，输出标准模拟量信号供设备控制系统采集。弹性体的平行四边形镂空结构经过应变区优化，在额定载荷范围内，应变梁的变形量控制在弹性形变区间内，既保证足够的灵敏度，又能避免过载带来的塑性变形，不同量程规格的产品外形安装尺寸保持一致，设备设计时可以直接统一安装接口，后续更换不同量程的传感器不需要修改安装结构，大幅降低设备改型的设计成本。

　　在实际使用场景中，这类传感器可同时适配拉力与压力的测量需求，既可以检测向下的压装力、称重载荷，也可以检测向上的拉力、插拔力，在3C产品按键力测试、小型元器件压装力监测、微型料仓称重、张力控制工位中都有广泛应用。设计这类传感器的三维结构时，需要重点关注应变区的壁厚均匀性，安装孔的位置度公差，避免加工误差导致弹性体受力不均，影响测量精度；侧面安装的贴合面需要保证足够的平面度，安装时按照规定扭矩锁紧固定螺栓，避免附加应力影响传感器零点输出。平行四边形的结构设计自带一定的抗偏载能力，当受力点存在小范围偏移时，弹性体的应变输出不会出现明显偏差，相比柱式传感器更适合受力位置存在小幅波动的工位。

　　从结构细节来看，弹性体采用整体加工成型，没有拼接焊缝，长期使用时不存在结构松动的风险，表面经过氧化处理，具备基础的防锈抗腐蚀能力，可在常规工业车间环境中长期稳定工作。线缆出线位置做了防弯折保护，避免设备运行过程中线缆反复弯折导致线芯断裂。安装时需要注意，传感器的受力方向需要与弹性体的设计受力方向保持一致，避免侧向力直接作用在应变梁上，导致传感器损坏。这类传感器的安装方式决定了它不需要上下方向的安装操作空间，在设备布局时可以将测力单元布置在靠近立板的位置，让出更多的作业空间给执行机构，对于小型桌面式自动化检测设备来说，这种安装特性可以有效缩小设备的整体外形尺寸，提升设备的空间利用率。在做设备结构设计时，只需要在安装立板上加工对应位置的两个螺纹孔，就可以完成传感器的固定，受力端连接对应的加载接头即可完成测力单元的搭建，不需要复杂的调试，安装效率远高于传统的上下安装式传感器。
