M10杆端拉压两用称重测力传感器结构

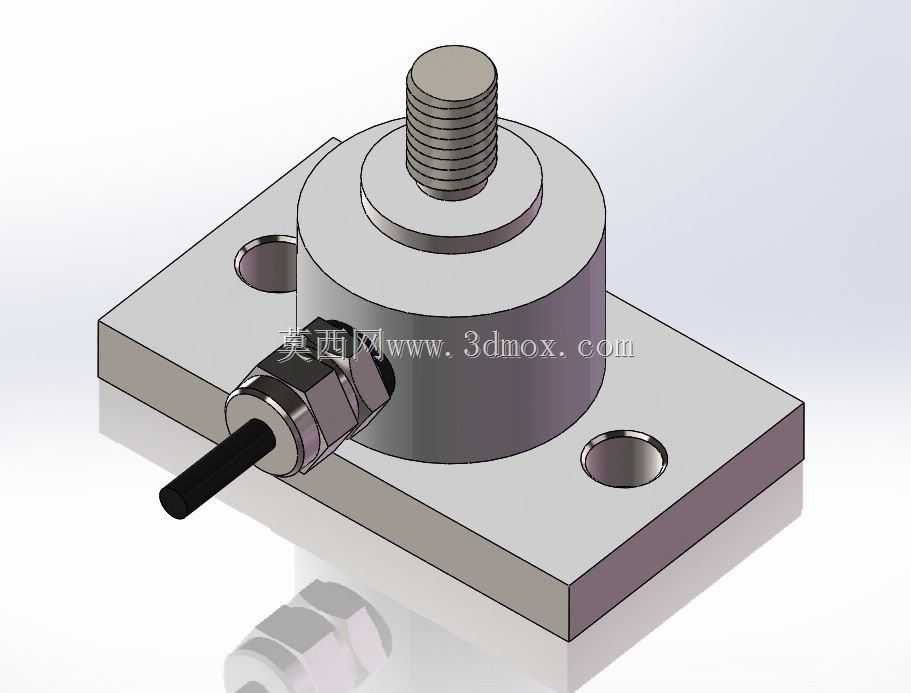

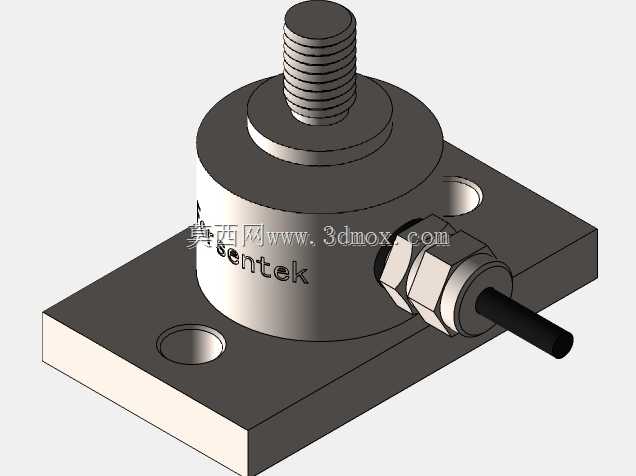

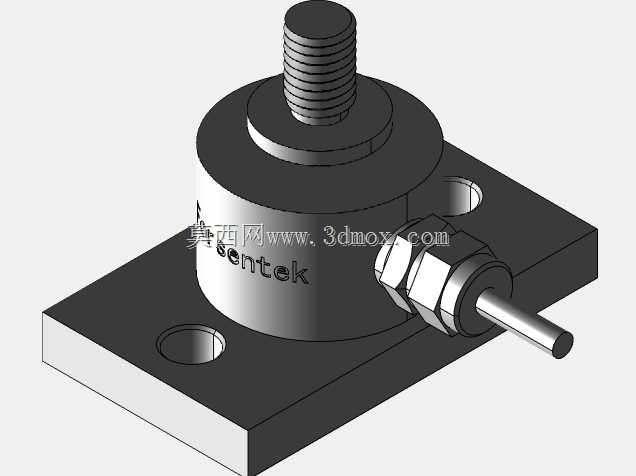

　　在自动化装配线的压装工位、小型料仓的称重计量模块、试验机的夹持力检测端、包装设备的张力控制辊组旁，这类杆端式拉压测力传感器都是出镜率极高的检测元件，它不需要复杂的安装基座，靠自带的法兰固定位就能快速集成到设备结构里，既可以测向上的拉力载荷，也能测向下的压力载荷，适配双向力检测的工况需求。从结构设计来看，这款传感器采用柱式应变测力核心结构，顶部的M10外螺纹杆端是主要的受力接入点，不管是连接拉杆、压头还是工装夹具，都可以通过标准螺纹直接锁紧，不需要额外设计转接接头，能减少力传递路径上的连接间隙，降低检测误差。底部的方形安装法兰做了两个对称的通孔安装位，安装时只需要在设备安装面加工对应位置的螺纹孔，用内六角螺栓就能把传感器牢牢固定，

　　法兰和主体柱身做了圆弧过渡处理，避免应力集中在连接根部，长期受交变载荷也不容易出现结构疲劳。侧面的出线端采用了防水锁紧接头，线缆从接头内部引出，既可以固定线缆避免拉扯损坏内部应变片接线，也能阻挡车间里的切削液、粉尘进入传感器内部，适配多数工业现场的使用环境。从安装边界来看，这款传感器的方形法兰尺寸紧凑，不会占用过多的设备安装空间，顶部螺纹杆的长度预留了足够的螺母锁紧行程，不管是安装关节轴承连接拉杆，还是直接锁紧压装接触头，都有足够的调节余量，不同量程的同系列产品安装尺寸完全一致，设备升级量程的时候不需要重新修改安装结构，直接替换传感器就能完成适配，能大幅减少设备改造成本。在实际选型使用的时候，

　　要注意受力方向尽量和传感器的中心轴线重合，偏载角度过大会带来额外的检测误差，安装时固定螺栓要按照推荐扭矩锁紧，避免螺栓松动导致检测值跳变，线缆走线要远离设备的动力线缆，减少电磁干扰对输出信号的影响。这类传感器的应变核心区做了密封处理，日常使用不需要额外做防护结构，只要避免尖锐物体直接撞击柱身、避免超过量程的冲击载荷，就能长期稳定输出准确的力值信号。在3C产品的按键手感测试工位，它可以装在按压工装的末端，实时检测按压过程的力值变化曲线；在小型起重设备的过载保护结构里，它可以串接在吊点位置，实时监测吊重，超过阈值就触发停机保护；在胶带、薄膜类卷绕设备上，它可以装在张力辊的支撑端，实时检测料带的张力，配合伺服系统调整收放卷速度，

　　保证料带张力恒定避免拉断或者松卷。建模的时候要注意还原柱身和法兰的过渡圆角，这个位置是应力传递的关键区域，圆角尺寸不对会影响有限元分析的应力分布结果，顶部螺纹的收尾段要符合标准螺纹的退刀结构，侧面的锁紧接头和主体的配合间隙要符合实际装配公差，安装孔的位置公差要控制在合理范围，保证模型导出后可以直接用于设备的装配干涉检查，不需要额外调整尺寸。和轮辐式、S型拉压传感器相比，这种杆端法兰式的传感器安装高度更低，适合安装空间局促的场合，受力点直接在顶部杆端，力传递路径短，动态响应速度更快，适合快速变化的力值检测场景，比如高速冲压设备的冲压力监测、快速插拔力的检测工位，都能精准捕捉瞬态的力值变化。
