法兰式三轴多向力称重测力传感器结构

　　在工业测力与称重检测场景里，多维力的同步采集一直是结构测试、设备载荷监控环节的核心需求，这类三轴力传感器的应用覆盖了自动化装配压装过程的轴向与侧向力监控、工业机器人末端执行器的接触力反馈、材料力学性能测试的多向载荷采集、智能仓储称重平台的偏载检测，甚至是轨道交通轮轨作用力测试、航空航天部件结构载荷试验等场景，区别于单轴称重传感器仅能采集垂直方向载荷的局限，这类三轴结构可以同时获取X、Y、Z三个正交方向的力值数据，为设备运行状态判断、测试数据采集提供更全面的载荷维度参考。从结构设计逻辑来看，这款传感器采用整体式方形法兰安装基体，弹性体采用一体化加工成型，避免了拼接结构带来的应力传递滞后与各轴间力值耦合误差，

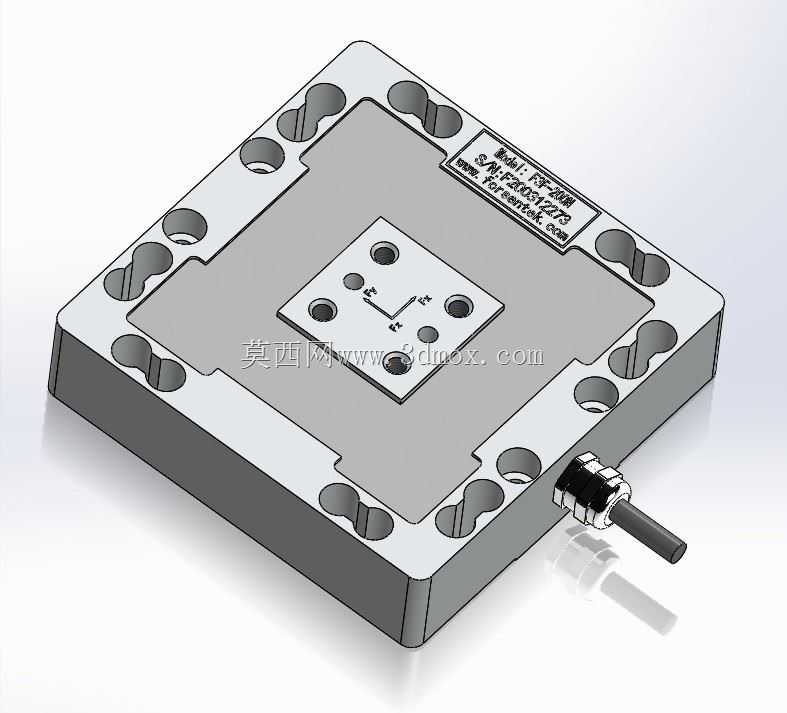

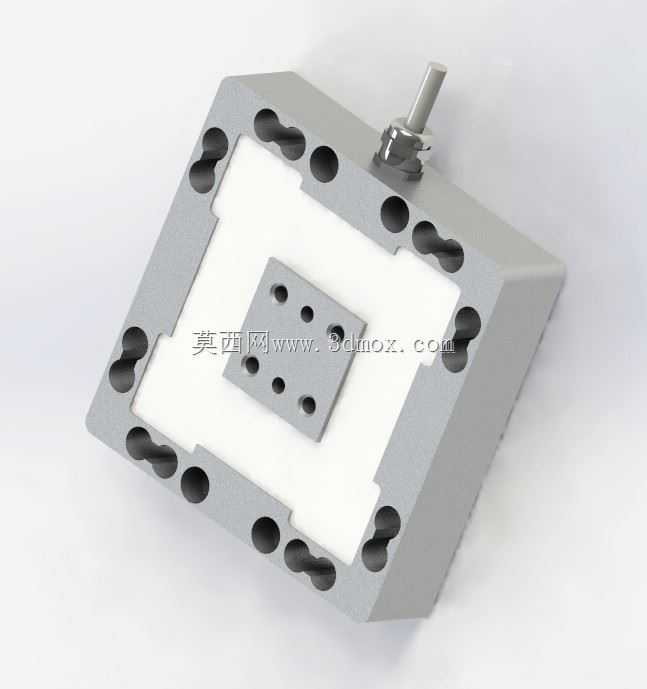

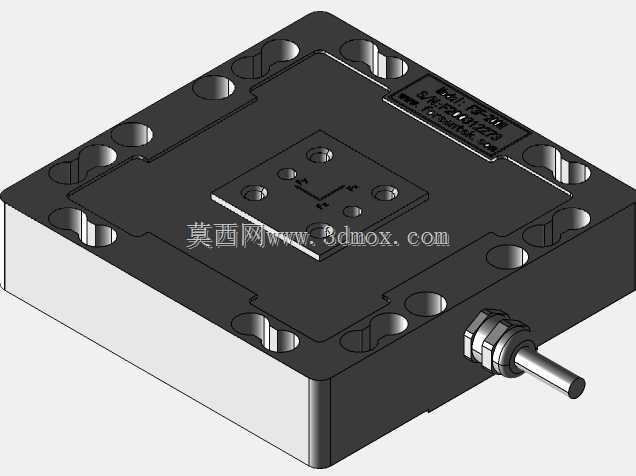

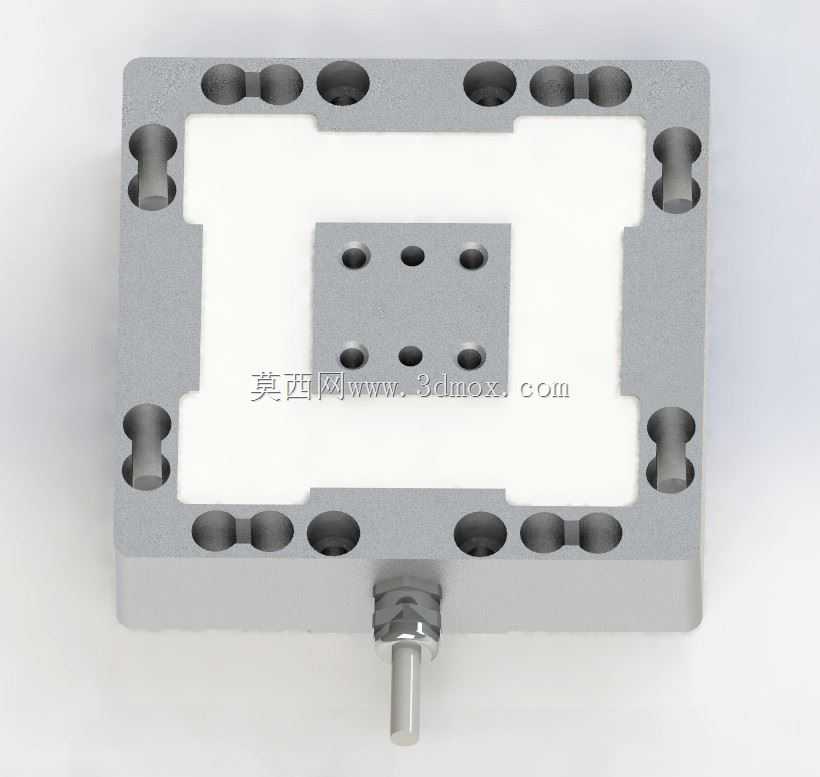

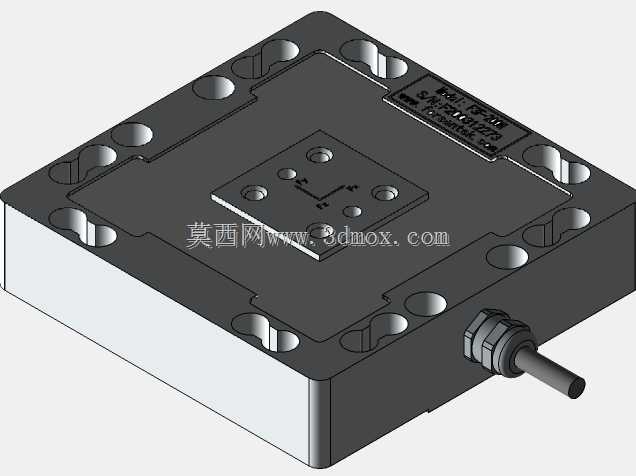

　　弹性体的应变区设计了对称分布的镂空柔性铰链结构，每个方向的载荷传递路径都做了独立的应力集中区优化，既保证了对应方向载荷作用下应变片粘贴区域有足够的应变量输出，又尽可能降低非测量方向载荷带来的交叉干扰，这类结构的设计难点在于平衡各方向的灵敏度与刚度——刚度过低会导致传感器动态响应差，过载能力不足，刚度过高则会降低应变输出幅度，影响测量分辨率，因此在弹性体壁厚、镂空槽的圆弧过渡尺寸、安装孔位的应力隔离设计上都需要做反复的仿真迭代，确保三个测量方向的固有频率、灵敏度、过载保护余量都能匹配工业现场的使用需求。安装边界方面，传感器整体为方形法兰结构，外圈均匀分布多组安装沉孔，沉孔采用腰型与圆孔结合的设计，既可以适配不同孔距的安装基座，

　　也能在安装时微调位置，降低安装面加工误差带来的装配预应力，安装时需要保证传感器上下安装面的平面度公差控制在合理范围内，避免安装螺栓锁紧时产生额外的附加弯矩影响测量精度；传感器中心区域为受力加载端，设置了标准的螺纹安装孔位，用于连接被测载荷的加载接头，加载端与外圈固定法兰之间的弹性体区域做了等强度的结构优化，确保三个方向的力值都能均匀传递到对应的应变梁上。出线端采用侧面径向出线的方式，配备了标准的航空插头接口，既可以保证工业现场使用时的线缆连接可靠性，也能避免出线方向占用加载端的安装空间，防护等级可以满足常规工业车间的粉尘、少量溅水场景使用。从实际使用的选型角度来看，这类多轴力传感器在选型时需要先明确三个方向各自的最大测量量程，

　　避免某一方向载荷超限造成弹性体永久变形，同时要结合现场的动态响应要求匹配对应的采样频率，安装时要注意加载力的作用线尽可能与传感器中心轴线重合，减少偏载带来的测量误差，对于需要频繁拆装的使用场景，法兰式的安装结构相比柱式传感器有更好的安装定位精度，重复安装的一致性更好，也更适合集成到自动化设备的工装夹具、测试台架结构中。在三维建模过程中，这类弹性体结构的建模需要重点关注各个柔性铰链处的圆弧过渡尺寸，这些位置不仅是应力集中的核心区域，也是加工过程中容易出现应力集中导致疲劳损坏的位置，建模时不能随意简化圆角特征，否则后续做有限元仿真分析时得到的应力、应变数据会与实际产品存在较大偏差；同时安装孔位的位置度、沉孔深度、螺纹孔的有效深度都需要严格按照实际安装需求设定，避免后续加工出的零件出现装配干涉、螺栓锁紧深度不足的问题，传感器表面的标识区域、铭牌粘贴位也需要在模型中预留出对应的平面区域，方便后续生产过程中的产品标识粘贴。
